[Data Structure] Chapter 08: 트리(Tree)

Data Structure & Algorithm/Data Structure

[Data Structure] Chapter 08: 트리(Tree)

시데브 2023. 8. 23. 15:16

계층적 관계(Hierarchical Relationship)를 표현하는 자료구조인 트리(Tree)를 이해하고,
트리를 대표하는 이진트리를 이용해 수식 트리를 구현해보자.

트리

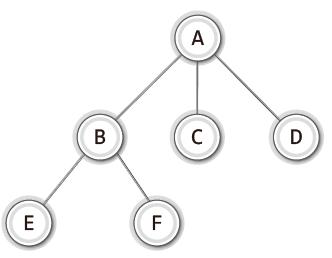

트리(Tree): 트리는 계층적 관계(Hierarchical Relationship)를 표현하는 자료구조이다.

노드(node): 트리의 구성요소에 해당하는 A, B, C, D, E, F와 같은 요소
간선(edge): 노드와 노드를 연결하는 연결선
루트 노드(root node): 트리 구조에서 최상위에 존재하는 A와 같은 노드
단말 노드(terminal node): 아래로 또 다른 노드가 연결되어 있지 않은 E, F, C, D와 같은 노드
내부 노드(internal node): 단말 노드를 제외한 모든 노드로 A, B와 같은 노드
레벨(level): 각 층별로 숫자를 매겨서, 이를 트리의 '레벨'이라 칭한다.
높이(height): 트리의 최고 레벨을 가리켜 '높이'라 한다.

노드 A는 노드 B, C, D의 parent node이다.
노드 B, C, D는 노드 A의 child node이다.
노드 B, C, D는 부모 노드가 같으므로, 서로 sibling node이다.

서브 트리

서브 트리(sub tree): 큰 트리에 속하는 작은 트리를 뜻한다.

이진 트리

이진 트리는 루트 노드를 중심으로 두 개의 서브 트리로 나뉘어진다.
이진 트리는 나뉘어진 두 서브 트리도 모두 이진 트리여야 한다.
노드가 위치할 수 있는 곳에 노드가 존재하지 않는다면, 공집합(empty set) 노드가 존재하는 것으로 간주한다.

포화 이진 트리와 완전 이진 트리

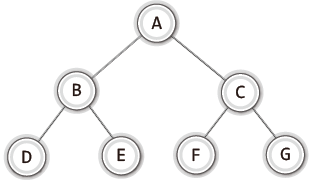

포화 이진 트리(full binary tree): 모든 레벨이 꽉 찬 이진 트리를 의미한다.
완전 이진 트리(complete binary tree): 노드가 빈 틈 없이 채워진 이진 트리를 의미한다.

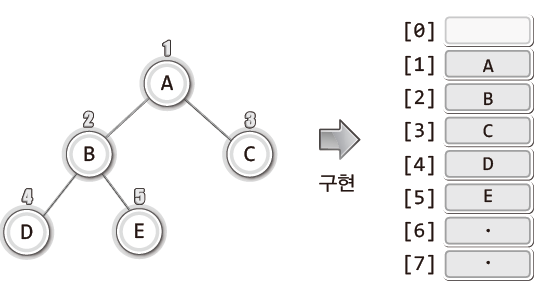

배열 기반 이진 트리의 구현

노드 번호를 기준으로 데이터가 저장되는 배열의 위치를 결정한다.

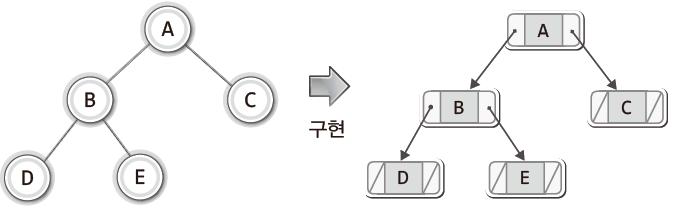

연결 리스트 기반 이진 트리의 구현

연결 리스트 기반의 구성 형태가 트리와 일치하기 때문에 구현하기 용이하다.

이진 트리 자료구조의 ADT

BTreeNode * MakeBTreeNode(void);
- 이진 트리 노드를 생성하여 그 주소 값을 반환한다.

BTData GetData(BtreeNode * bt);
- 노드에 저장된 데이터를 반환한다.

void SetData(BTreeNode * bt, BTData data);
- 노드에 데이터를 저장한다. data로 전달된 값을 저장한다.

BTreeNode * GetLeftSubTree(BTreeNode * bt);
- 왼쪽 서브 트리의 주소 값을 반환한다.

BTreeNode * GetRightSubTree(BTreeNode * bt);
- 오른쪽 서브 트리의 주소 값을 반환한다.

void MakeLeftSubTree(BTreeNode * main, BTreeNode * sub);
- 왼쪽 서브 트리를 연결한다

void MakeRightSubTree(BTreeNode * main, BTreeNode * sub);
- 오른쪽 서브 트리를 연결한다

파일명: BinaryTree.h

#ifndef __BINARY_TREE_H__
#define __BINARY_TREE_H__

typedef int BTData;

typedef struct _bTreeNode
{
    BTData data;
    struct _bTreeNode * left;
    struct _bTreeNode * right;
} BTreeNode;

BTreeNode * MakeBTreeNode(void);
BTData GetData(BTreeNode * bt);
void SetData(BTreeNode * bt, BTData data);

BTreeNode * GetLeftSubTree(BTreeNode * bt);
BTreeNode * GetRightSubTree(BTreeNode * bt);

void MakeLeftSubTree(BTreeNode * main, BTreeNode * sub);
void MakeRightSubTree(BTreeNode * main, BTreeNode * sub);

#endif

파일명: BinaryTree.c

#include "BinaryTree.h"
#include <stdio.h>
#include <stdlib.h>

BTreeNode * MakeBTreeNode(void)
{
    BTreeNode * newNode = (BTreeNode*)malloc(sizeof(BTreeNode));
    newNode->left = NULL;
    newNode->right = NULL;

    return newNode;
}

BTData GetData(BTreeNode * bt)
{
    return bt->data;
}

void SetData(BTreeNode * bt, BTData data)
{
    bt->data = data;
}

BTreeNode * GetLeftSubTree(BTreeNode * bt)
{
    return bt->left;
}

BTreeNode * GetRightSubTree(BTreeNode * bt)
{
    return bt->right;
}

void MakeLeftSubTree(BTreeNode * main, BTreeNode * sub)
{
    if(main->left != NULL)
        free(main->left);

    main->left = sub;
}

void MakeRightSubTree(BTreeNode * main, BTreeNode * sub)
{
    if(main->right != NULL)
        free(main->right);

    main->right = sub;
}

파일명: BinaryTreeMain.c

#include <stdio.h>
#include "BinaryTree.h"

int main(void)
{
    BTreeNode * bt1 = MakeBTreeNode();
    BTreeNode * bt2 = MakeBTreeNode();
    BTreeNode * bt3 = MakeBTreeNode();
    BTreeNode * bt4 = MakeBTreeNode();

    SetData(bt1, 1);
    SetData(bt2, 2);
    SetData(bt3, 3);
    SetData(bt4, 4);

    MakeLeftSubTree(bt1, bt2);
    MakeRightSubTree(bt1, bt3);
    MakeLeftSubTree(bt2, bt4);

    printf("%d \n", GetData(GetLeftSubTree(bt1)));
    printf("%d \n", GetData(GetLeftSubTree(GetLeftSubTree(bt1))));

    return 0;
}

2
4

이진 트리의 순회

순회의 세 가지 방법

전위 순회(Preorder Traversal)
중위 순회(Inorder Traversal)
후위 순회(Postorder Traversal)

순회의 재귀적 표현

1단계: 왼쪽 서브 트리의 순회
2단계: 루트 노드의 방문
3단계: 오른쪽 서브 트리의 순회

파일명: BinaryTree2.h

#ifndef __BINARY_TREE_H__
#define __BINARY_TREE_H__

typedef int BTData;

typedef struct _bTreeNode
{
    BTData data;
    struct _bTreeNode * left;
    struct _bTreeNode * right;
} BTreeNode;

BTreeNode * MakeBTreeNode(void);
BTData GetData(BTreeNode * bt);
void SetData(BTreeNode * bt, BTData data);

void DeleteTree(BTreeNode * bt);

BTreeNode * GetLeftSubTree(BTreeNode * bt);
BTreeNode * GetRightSubTree(BTreeNode * bt);

void MakeLeftSubTree(BTreeNode * main, BTreeNode * sub);
void MakeRightSubTree(BTreeNode * main, BTreeNode * sub);

typedef void (*VisitFuncPtr)(BTData data);

void PreorderTraverse(BTreeNode * bt, VisitFuncPtr action);
void InorderTraverse(BTreeNode * bt, VisitFuncPtr action);
void PostorderTraverse(BTreeNode * bt, VisitFuncPtr action);

#endif

파일명: BinaryTree2.c

#include "BinaryTree2.h"
#include <stdio.h>
#include <stdlib.h>

BTreeNode * MakeBTreeNode(void)
{
    BTreeNode * newNode = (BTreeNode*)malloc(sizeof(BTreeNode));
    newNode->left = NULL;
    newNode->right = NULL;

    return newNode;
}

BTData GetData(BTreeNode * bt)
{
    return bt->data;
}

void SetData(BTreeNode * bt, BTData data)
{
    bt->data = data;
}

void DeleteTree(BTreeNode * bt)
{
    if(bt->data == NULL)
        return;

    DeleteTree(bt->left);
    DeleteTree(bt->right);

    free(bt);
}

BTreeNode * GetLeftSubTree(BTreeNode * bt)
{
    return bt->left;
}

BTreeNode * GetRightSubTree(BTreeNode * bt)
{
    return bt->right;
}

void MakeLeftSubTree(BTreeNode * main, BTreeNode * sub)
{
    if(main->left != NULL)
        free(main->left);

    main->left = sub;
}

void MakeRightSubTree(BTreeNode * main, BTreeNode * sub)
{
    if(main->right != NULL)
        free(main->right);

    main->right = sub;
}

void PreorderTraverse(BTreeNode * bt, VisitFuncPtr action)
{
    if(bt == NULL)
        return;

    action(bt->data);
    PreorderTraverse(bt->left, action);
    PreorderTraverse(bt->right, action);
}

void InorderTraverse(BTreeNode * bt, VisitFuncPtr action)
{
    if(bt == NULL)
        return;

    InorderTraverse(bt->left, action);
    action(bt->data);
    InorderTraverse(bt->right, action);
}

void PostorderTraverse(BTreeNode * bt, VisitFuncPtr action)
{
    if(bt == NULL)
        return;


    PostorderTraverse(bt->left, action);
    PostorderTraverse(bt->right, action);
    action(bt->data);
}

파일명: BinaryTreeMain2.c

#include <stdio.h>
#include "BinaryTree2.h"

void ShowIntData(int data);

int main(void)
{
    BTreeNode * bt1 = MakeBTreeNode();
    BTreeNode * bt2 = MakeBTreeNode();
    BTreeNode * bt3 = MakeBTreeNode();
    BTreeNode * bt4 = MakeBTreeNode();
    BTreeNode * bt5 = MakeBTreeNode();
    BTreeNode * bt6 = MakeBTreeNode();

    SetData(bt1, 1);
    SetData(bt2, 2);
    SetData(bt3, 3);
    SetData(bt4, 4);
    SetData(bt5, 5);
    SetData(bt6, 6);

    MakeLeftSubTree(bt1, bt2);
    MakeRightSubTree(bt1, bt3);
    MakeLeftSubTree(bt2, bt4);
    MakeRightSubTree(bt2, bt5);
    MakeRightSubTree(bt3, bt6);

    PreorderTraverse(bt1, ShowIntData);
    printf("\n");
    InorderTraverse(bt1, ShowIntData);
    printf("\n");
    PostorderTraverse(bt1, ShowIntData);
    printf("\n");

    return 0;
}

void ShowIntData(int data)
{
    printf("%d ", data);
}

1 2 4 5 3 6
4 2 5 1 3 6
4 5 2 6 3 1

수식 트리의 구현

문자열 형태의 수식을 수식 트리로 표현하면 컴파일러의 수식해석이 좋아진다.

연산의 결과가 연산자 노드 자리를 대체하는 방식으로 진행된다.
후위 표기법이 수식 트리 형태로 바꾸기 용이하다.
따라서, 중위 표기법의 수식 -> 후위 표기법의 수식 -> 수식 트리 순서로 수식 트리를 구현하는 것이 좋다.
수식 트리를 구현하기 위해서는 이진 트리, 스택 자료구조가 필요하다.
같은 경로에 이전에 구현한 BinaryTree2.h,BinaryTree2.c, ListBaseStack.h,ListBaseStack.c를 포함하여 구현하겠다.

파일명: ExpressionTree.h

#ifndef __EXPRESSION_TREE_H__
#define __EXPRESSION_TREE_H__

#include "BinaryTree2.h"

BTreeNode * MakeExpTree(char exp[]);    //수식 트리 구성
int EvaluateExpTree(BTreeNode * bt);    //수식 트리 계산

void ShowPrefixTypeExp(BTreeNode * bt); //전위 표기법 기반 출력
void ShowInfixTypeExp(BTreeNode * bt);  //중위 표기법 기반 출력
void ShowPostfixTypeExp(BTreeNode * bt);    //후위 표기법 기반 출력

#endif

파일명: ExpressionTree.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <ctype.h>
#include "ListBaseStack.h"
#include "BinaryTree2.h"

BTreeNode * MakeExpTree(char exp[])
{
    Stack stack;
    BTreeNode * pnode;

    int expLen = strlen(exp);
    int i;

    StackInit(&stack);

    for(i=0; i<expLen; i++)
    {

        pnode = MakeBTreeNode();

        if (isdigit(exp[i]))
        {
            SetData(pnode, exp[i] - '0');
        }
        else
        {
            MakeRightSubTree(pnode, SPop(&stack));
            MakeLeftSubTree(pnode, SPop(&stack));
            SetData(pnode, exp[i]);
        }

        SPush(&stack, pnode);
    }

    return SPop(&stack);
}

int EvaluateExpTree(BTreeNode * bt)
{
    int op1, op2;

    if(GetLeftSubTree(bt)==NULL && GetRightSubTree(bt)==NULL)
        return GetData(bt);

    op1=EvaluateExpTree(GetLeftSubTree(bt));
    op2=EvaluateExpTree(GetRightSubTree(bt));

    switch(GetData(bt))
    {
    case '+':
        return op1+op2;
    case '-':
        return op1-op2;
    case '*':
        return op1*op2;
    case '/':
        return op1/op2;
    }
}

void ShowNodeData(int data)	//함수 포인터 매개변수로 전달될 함수
{
    if(0<data && data<=9)
        printf("%d ", data);
    else
        printf("%c ", data);
}

void ShowPrefixTypeExp(BTreeNode * bt)
{
    PreorderTraverse(bt, ShowNodeData);
}

void ShowInfixTypeExp(BTreeNode * bt)
{
    InorderTraverse(bt, ShowNodeData);
}

void ShowPostfixTypeExp(BTreeNode * bt)
{
    PostorderTraverse(bt, ShowNodeData);
}

파일명: ExpressionTreeMain.c

#include <stdio.h>
#include "ExpressionTree.h"

int main(void)
{
    char exp[] = "12+7*";
    BTreeNode * eTree = MakeExpTree(exp);

    printf("전위 표기법의 수식: ");
    ShowPrefixTypeExp(eTree); printf("\n");

    printf("중위 표기법의 수식: ");
    ShowInfixTypeExp(eTree); printf("\n");

    printf("후위 표기법의 수식: ");
    ShowPostfixTypeExp(eTree); printf("\n");

    printf("연산의 결과: %d \n", EvaluateExpTree(eTree));

    return 0;
}

전위 표기법의 수식: * + 1 2 7
중위 표기법의 수식: 1 + 2 * 7
후위 표기법의 수식: 1 2 + 7 *
연산의 결과: 21

문제 08-2

void ShowInfixTypeExp(BTreeNode * bt)
{
    if(bt==NULL)
        return;
    if(bt->left!=NULL || bt->right!=NULL)
        printf("( ");

    ShowInfixTypeExp(bt->left);
    ShowNodeData(bt->data);
    ShowInfixTypeExp(bt->right);

    if(bt->left != NULL || bt->right != NULL)
        printf(") ");
}

함수를 위와 같이 바꿔주면 된다.

참고자료

윤성우, <윤성우의 열혈 자료구조>, 오렌지미디어, 2022.04.11
