[컴파일러] Chapter 3. Syntax Analysis(Part 2)

경희대학교 허선영 교수님의 컴파일러 수업을 기반으로 정리한 글입니다.



1. Shift-Reduce Parsing - LR(k) Parsing

• predictive parser: 어떤 production이 사용될지 예측
• 오른쪽 항 전체에 해당하는 입력 토큰을 볼 때까지 결정을 미룲
• LR(k)

  • Left-to-right parse
  • Rightmost derivation
  • k-token lookahead
• predictive parsing(LL aprsing)보다 더 많은 grammars에 대해서 parsing 가능

- 동작 방식

• parser는 stack & input을 가짐
  • stack contents & next input token에 의해서, 2가지 동작 중 하나가 결정됨
    • Shift: top of stack에 next input을 push

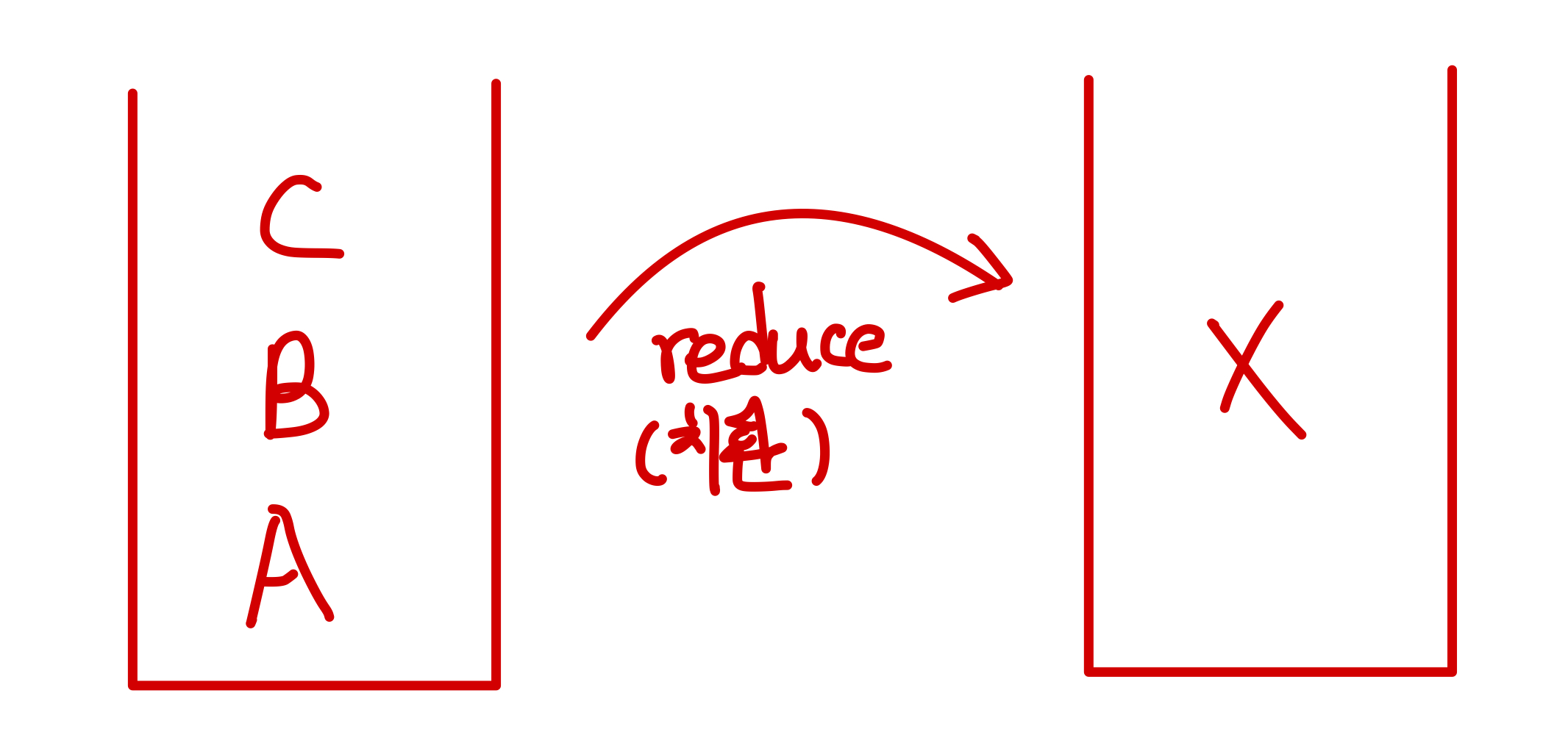

    • Reduce: choose a production X -> ABC
      • Pop off C, B, A
      • Push X

• Initialization
  • Stack is Empty
  • Parset is at the beginnig of input stream
• if $ is shifted -> input stream has been successfully parsed

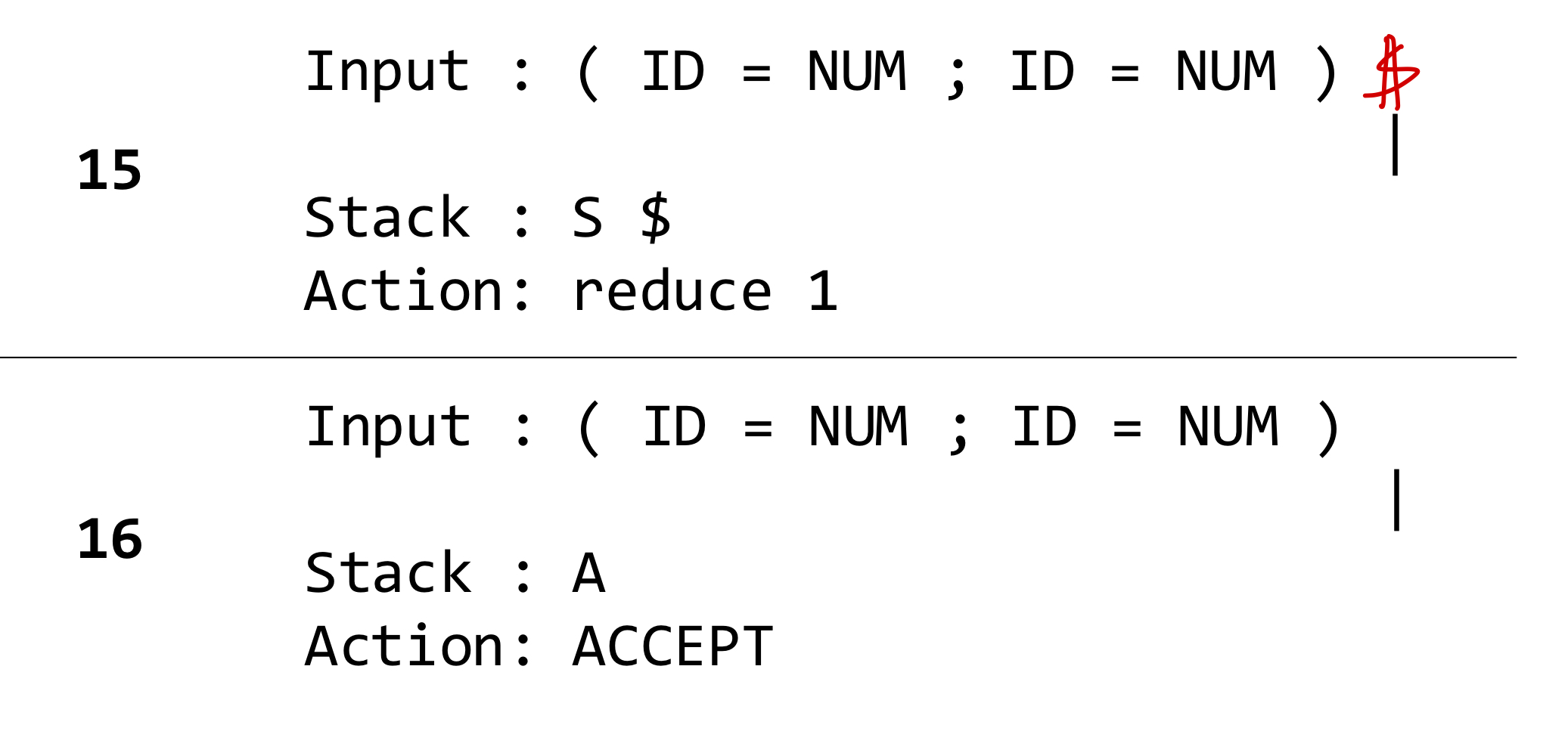

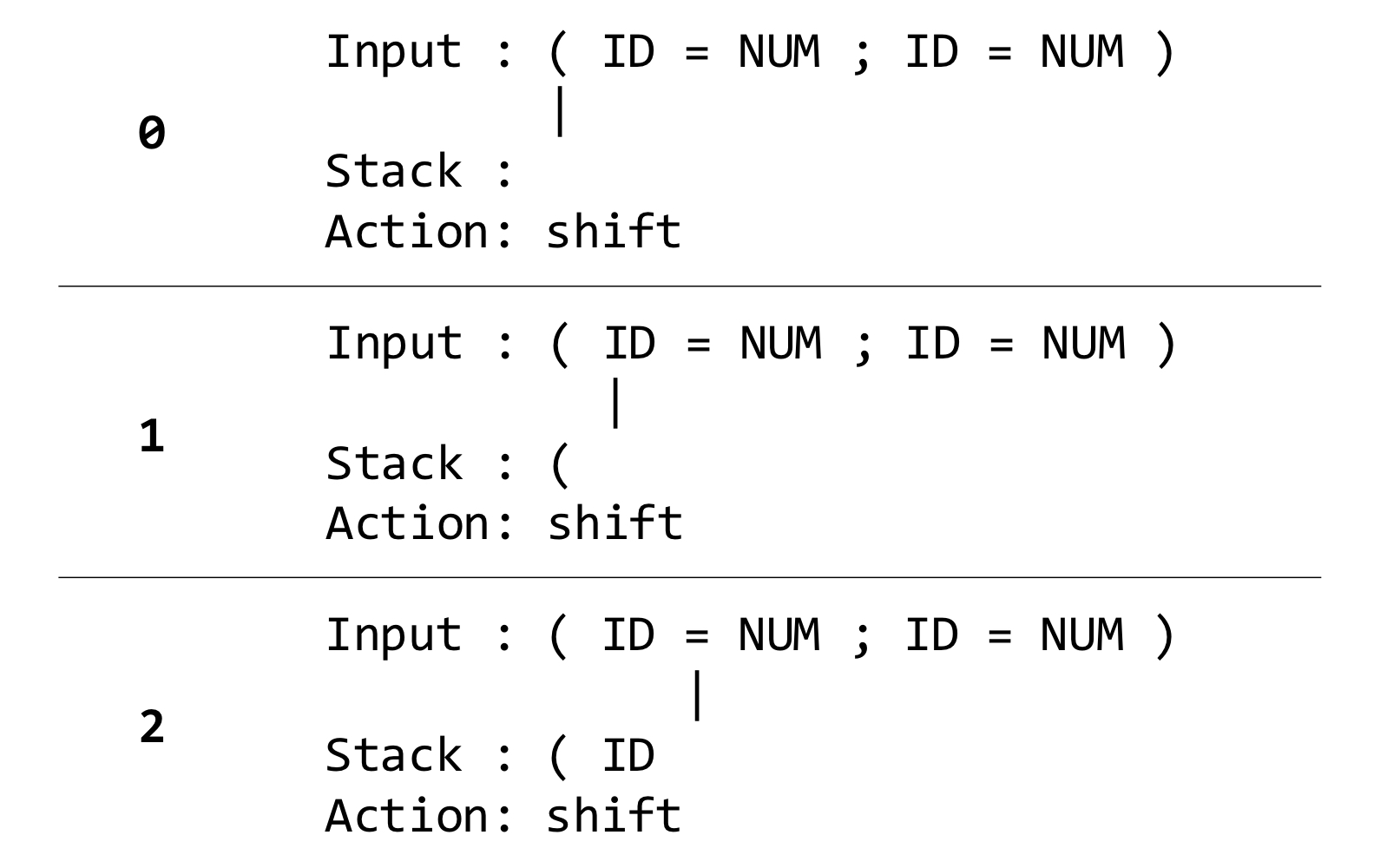

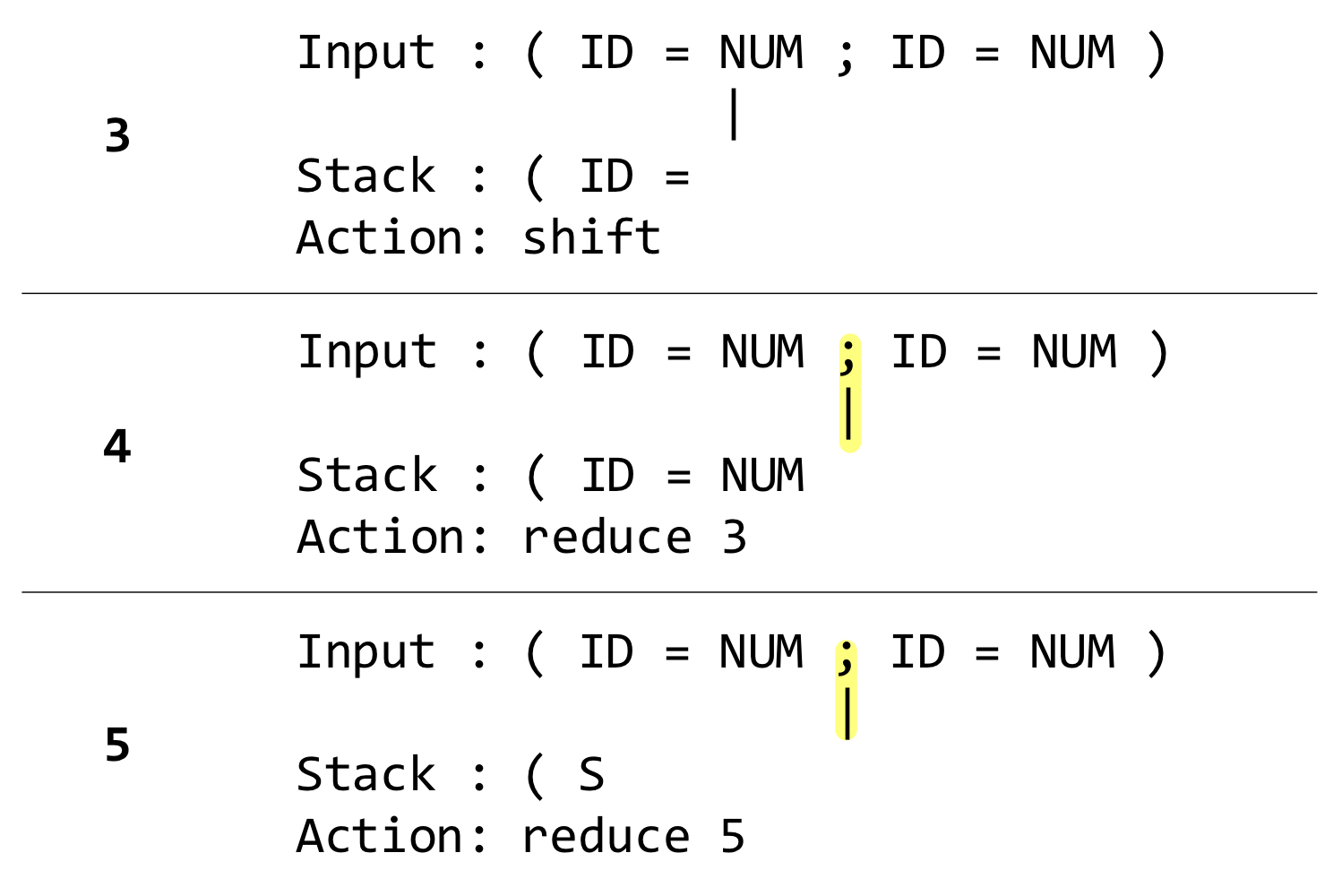

- Example

-> 어떤 타이밍에 shift/reduce를 진행할지 결정해야 함

• to make shift/reduce decisions -> parser uses deterministic finite automata(DFA)
  • each state -> corresponds to the contents of stack at some time
  • each edge -> is labeled with a symbol(terminal or non-terminal)

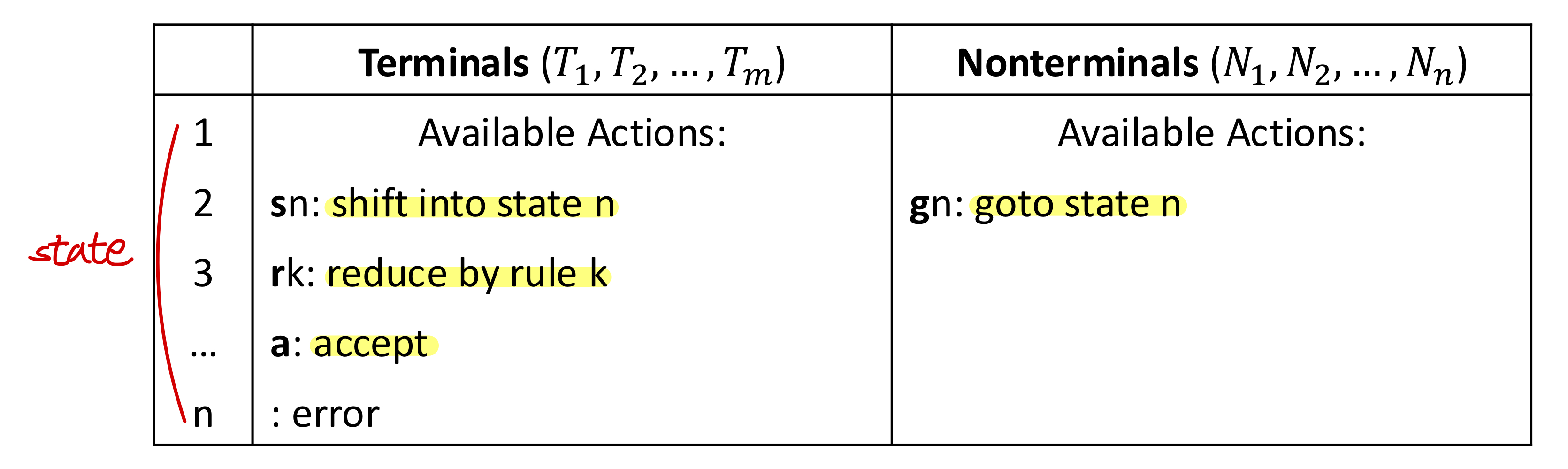

• DFA를 사용하여 transition table을 build
  • make decisions based on transition table

• sn: shift in to state n
• gn: goto state n
• rk: reduce by rule k
• a: accept

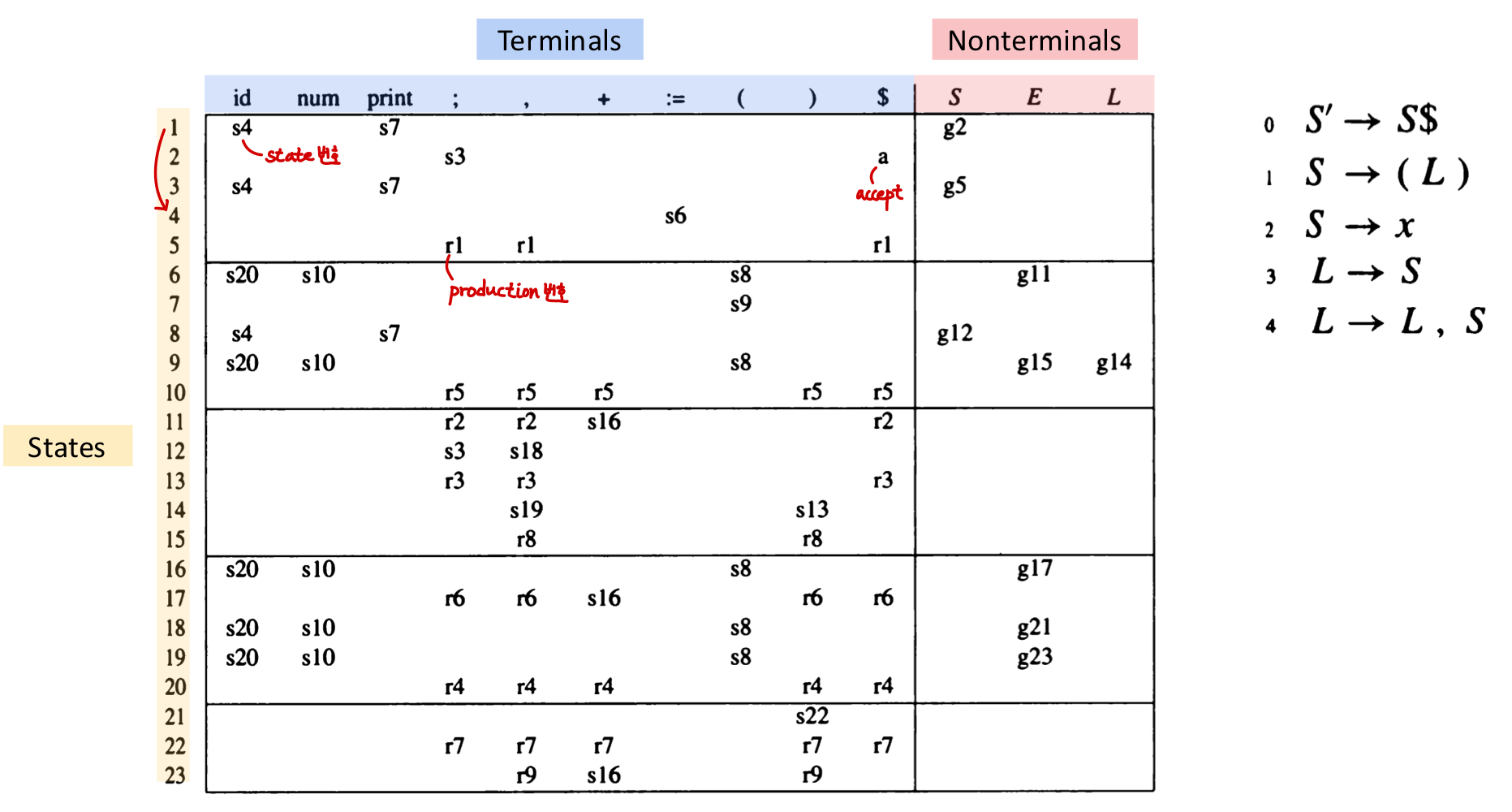

- Example

• shift + state num
• reduce + production num

- 4 Actions

• Shift(n)

  • 입력을 한 칸 앞으로 진행
  • 현재 input token과 new state n을 stack에 push

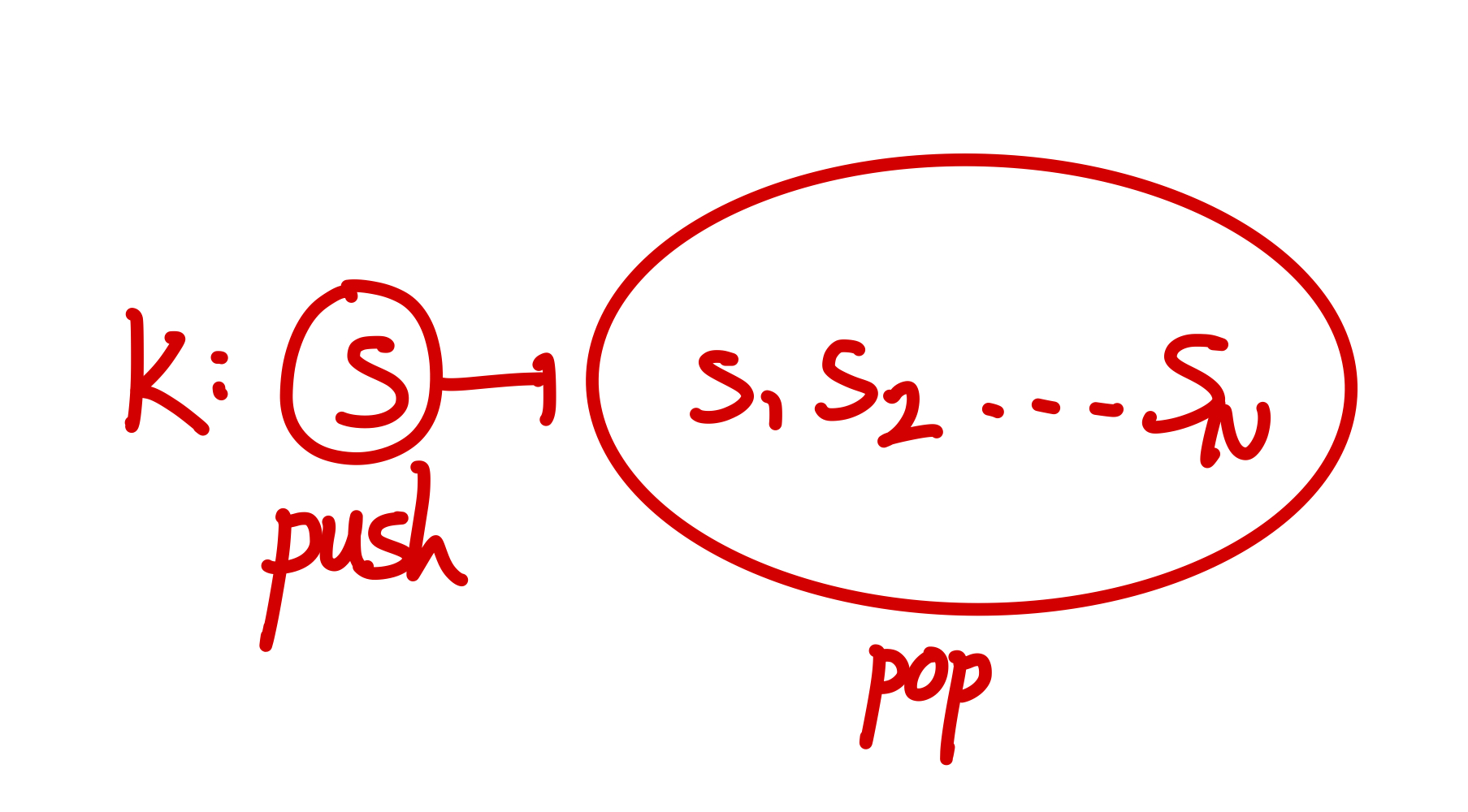

• Reduce(k)
  • rule k의 우변 길이(symbols 개수) 만큼 stack을 pop
  • goto n 수행
  • 전이된 new state n을 stack에 push

• Accept

  • Stop parsing, report success
• Error
  • Stop parsing, report error



2. LR(k) Parsing

• LR(k) parsing -> content of its stack & next k tokens 사용
  • 실제로는 k>1은 사용되지 않음 -> parsing algorithm이 복잡해지고, memory도 많이 사용됨
  • 대부분의 programming languages는 LR(1) grammars로 표현됨
• LR(0) parsing
  • lookahead를 아예 보지 않고, shift/reduce decisions 진행

2.1. LR(0) Parsing

• stack is empty
• input contains 'S' string followed by a '$'

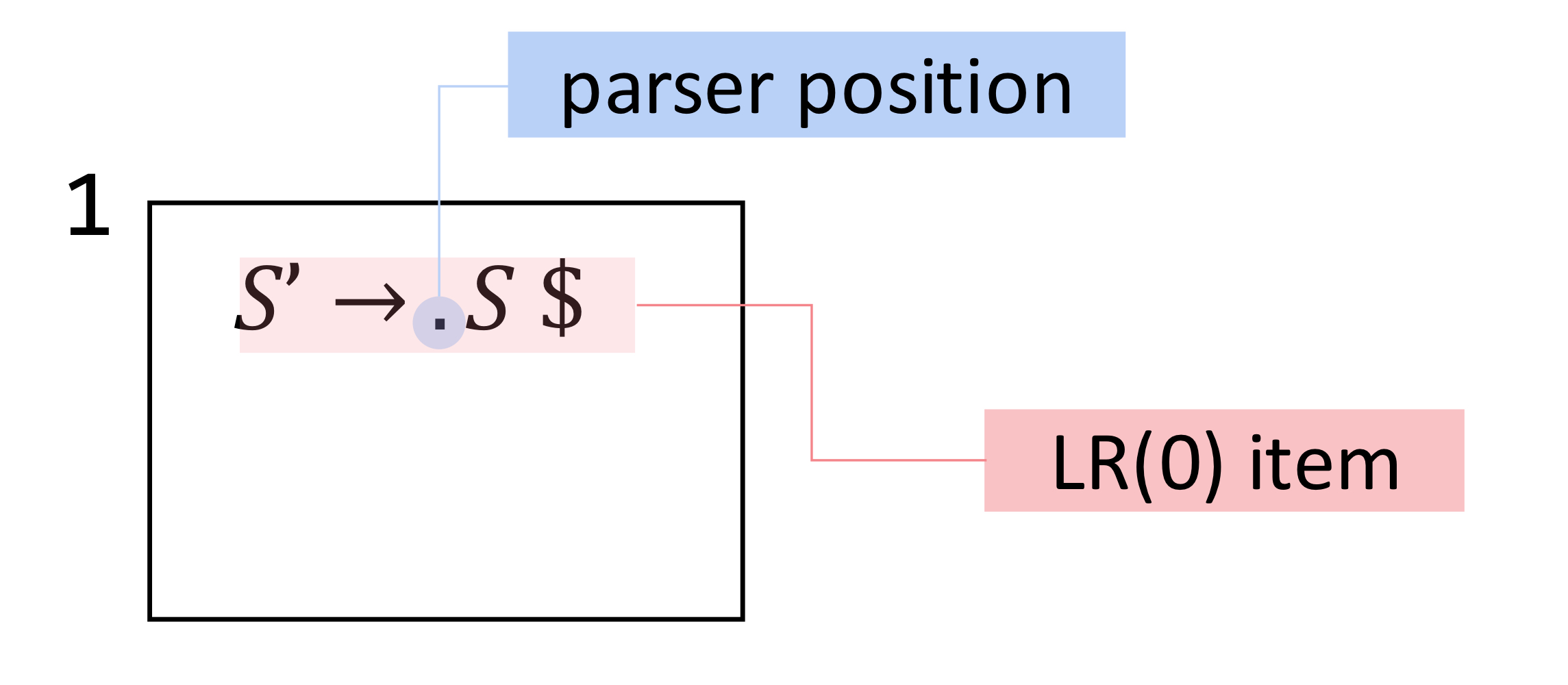

• parser position: parser가 보고있는 위치

- Basic Operations

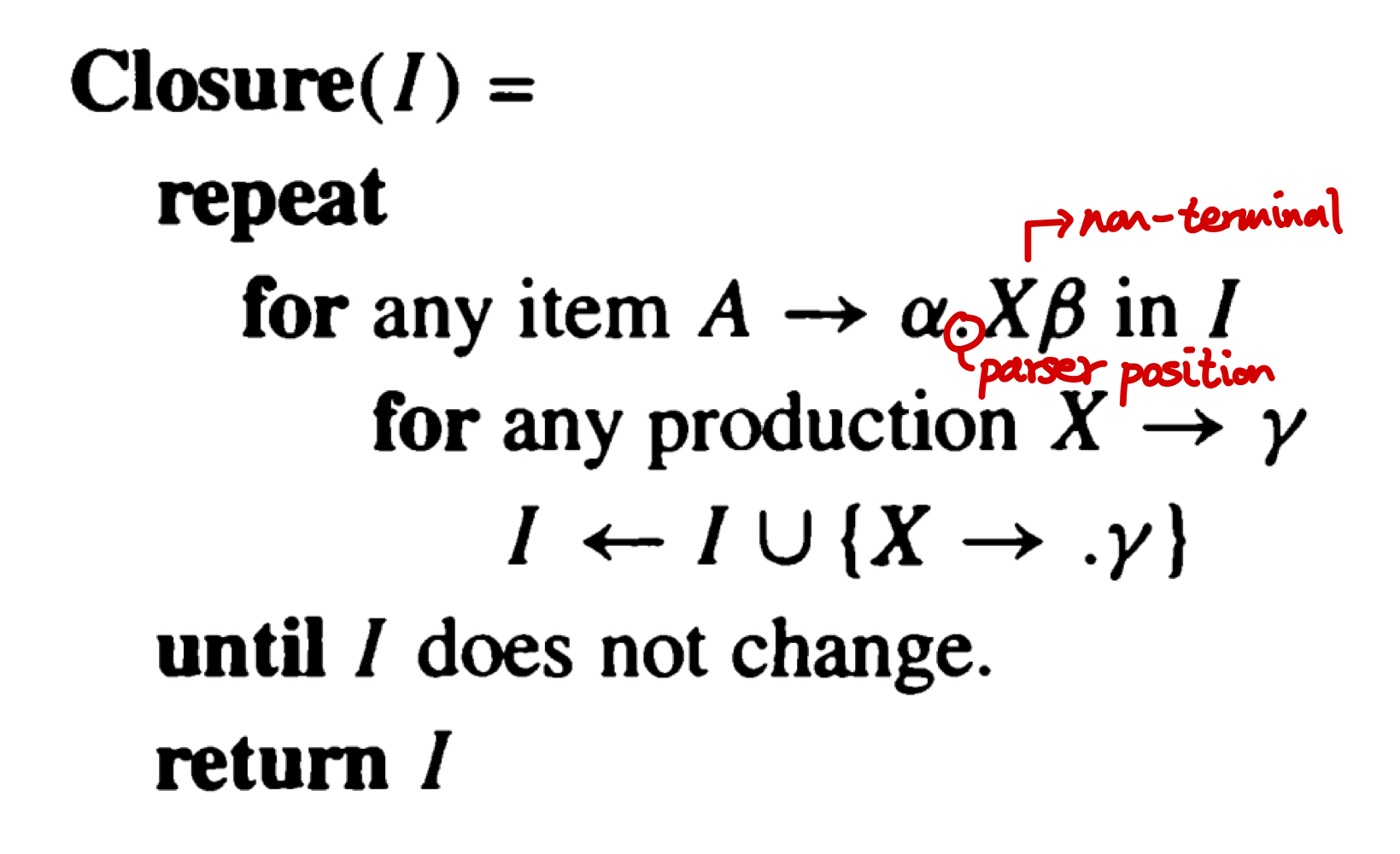

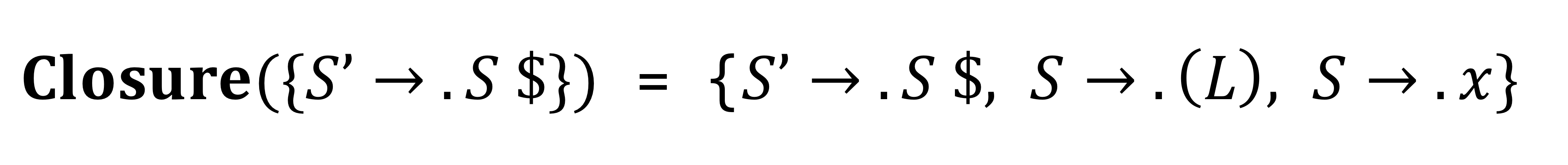

• Closure(I): parser position 오른쪽에 위치한 non-terminal로 시작하는 모든 productions를 LR(0) items를 나타내는 I에 추가 -> I가 변하지 않을 때까지

-> S로 시작되는 모든 productions 추가

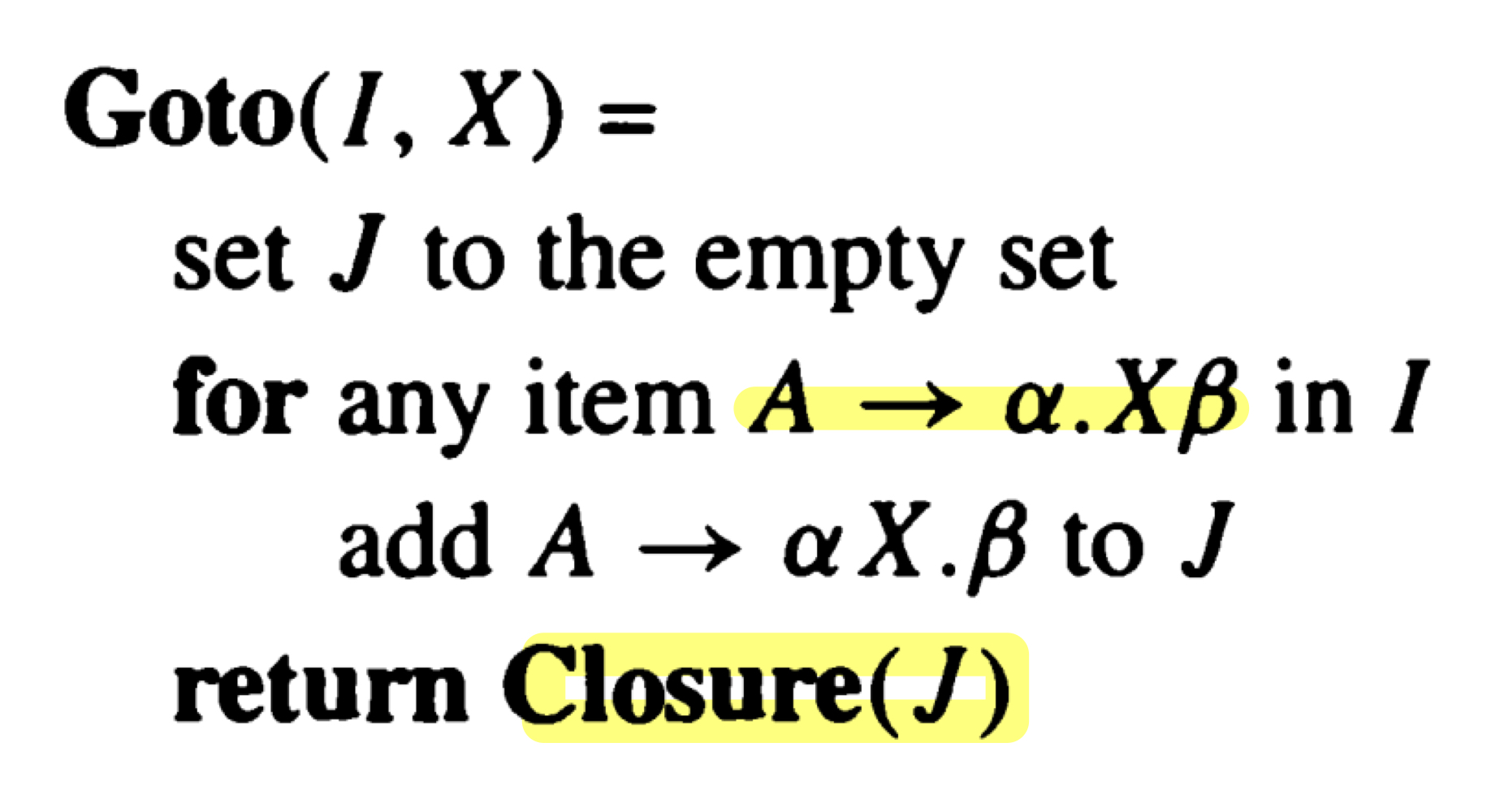

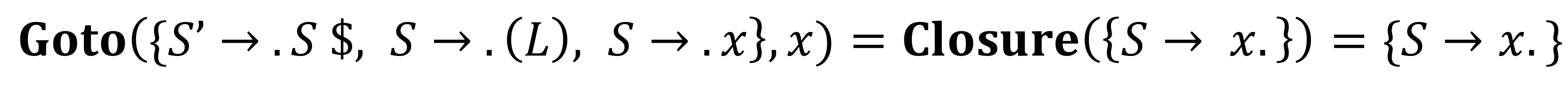

• Goto(I, X): 모든 items에서 parser position을 symbol X 이후로 이동하는 함수

  • 현재 state I에서 symbol X를 읽었을 때, 다음 state는 무엇인지 알려줌
  • item 집합 I 내부에서, parser position 바로 우측에 X가 있는 items만 골라서 해당 items의 parser position을 한 칸 오른쪽으로 이동 -> 해당 아이템들로 만든 집합에 Clousre 연산 적용

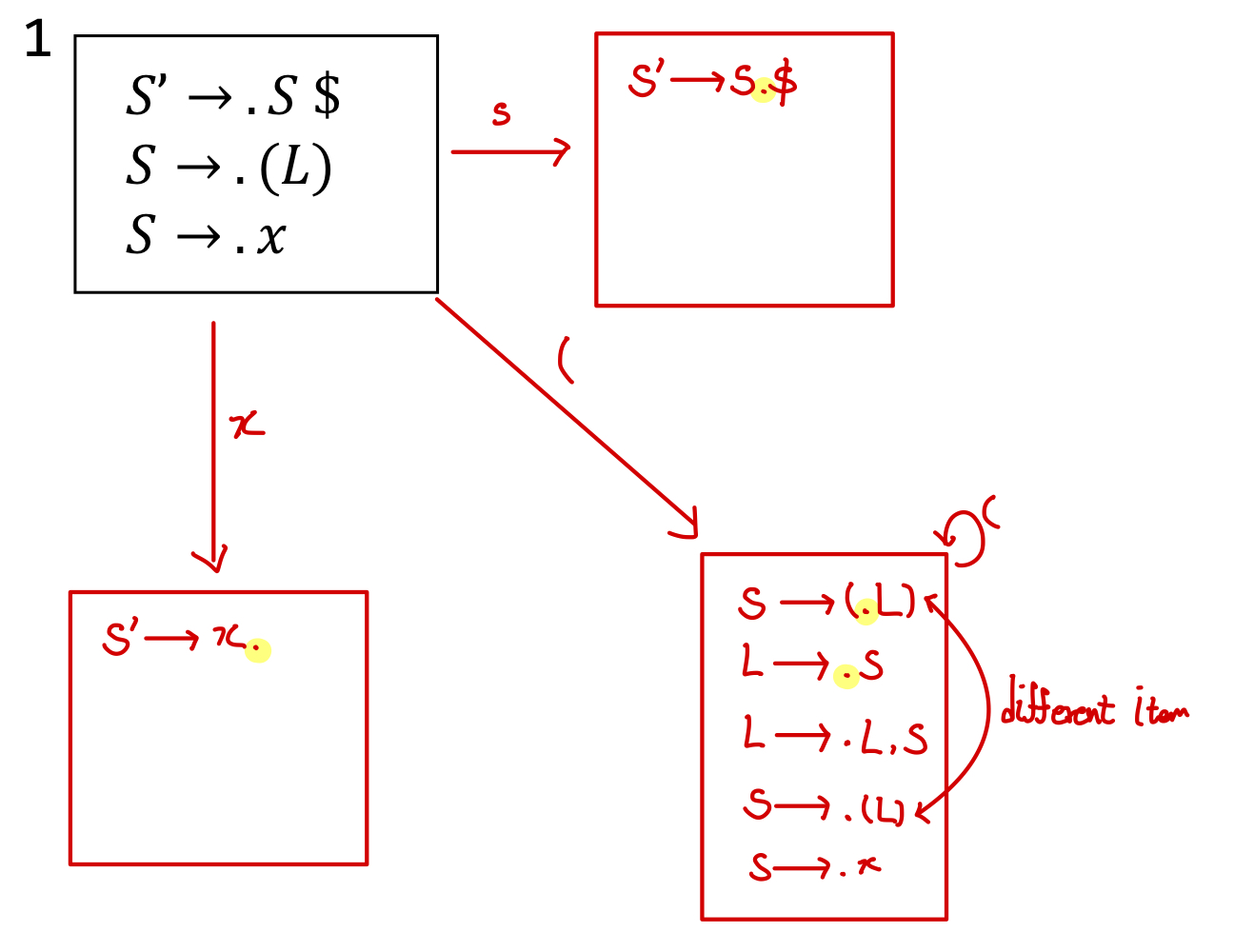

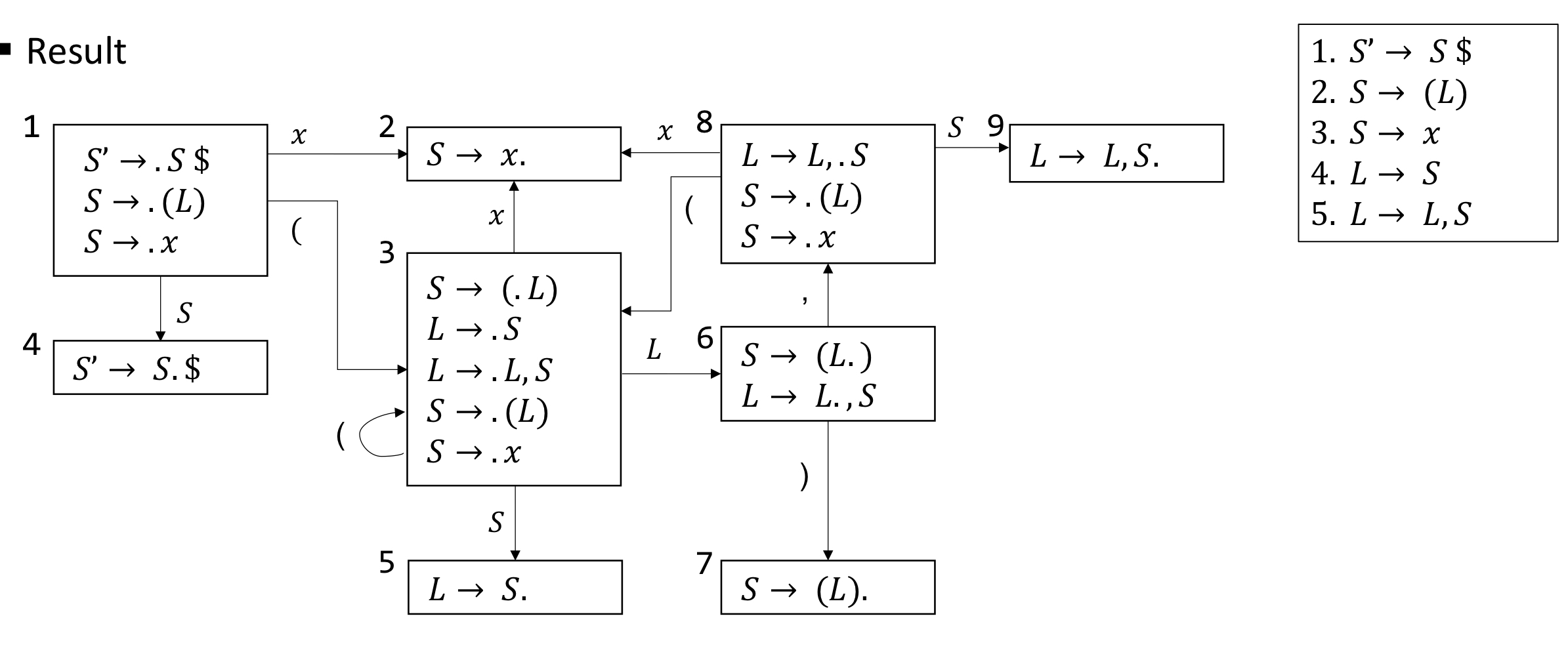

- Example(DFA 생성)

-> DFA 완성

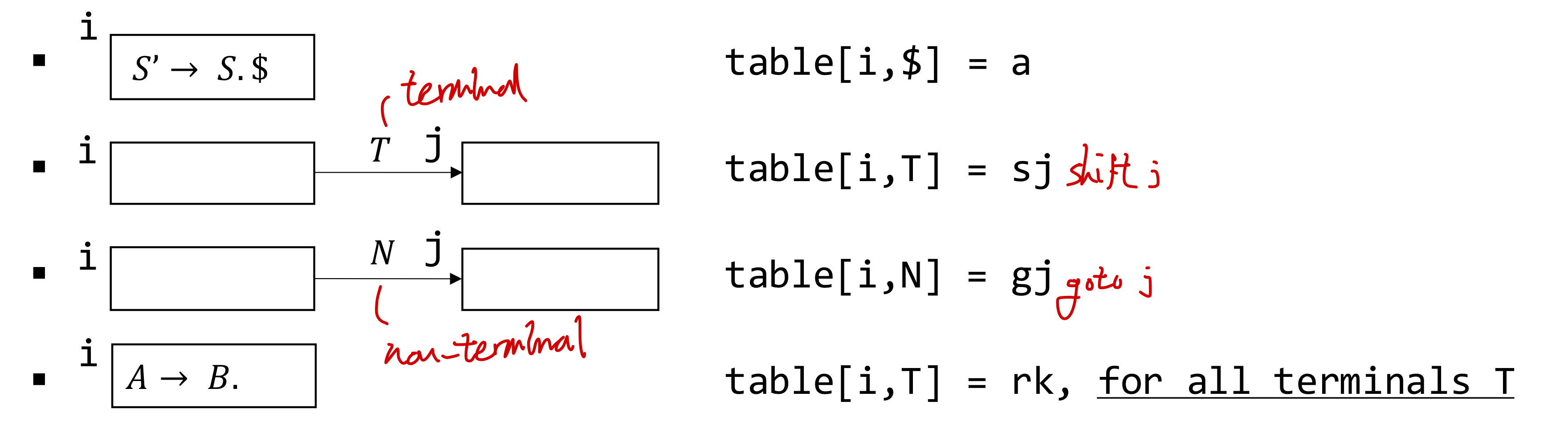

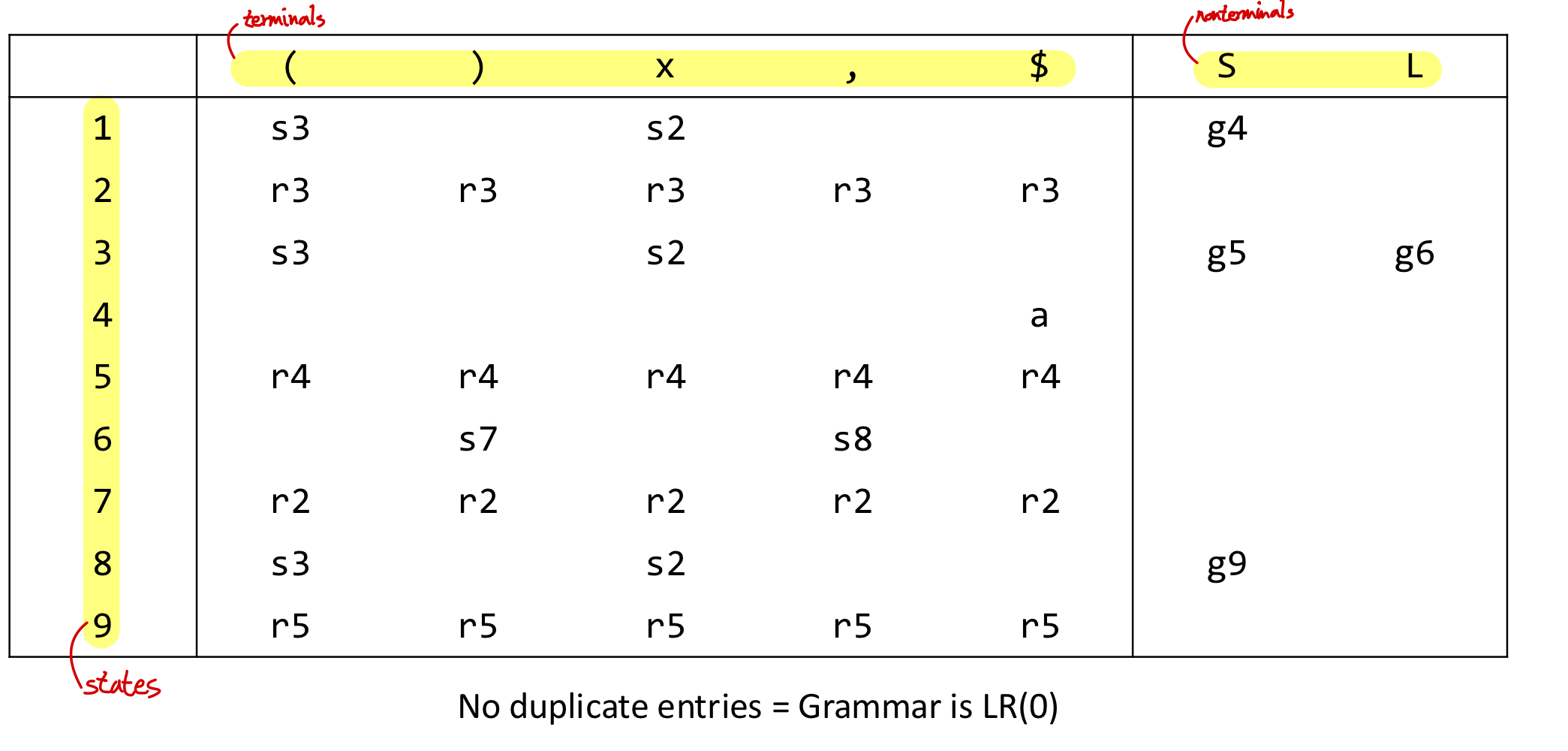

- Building Transition Table

-> DFA 이용하여 작성

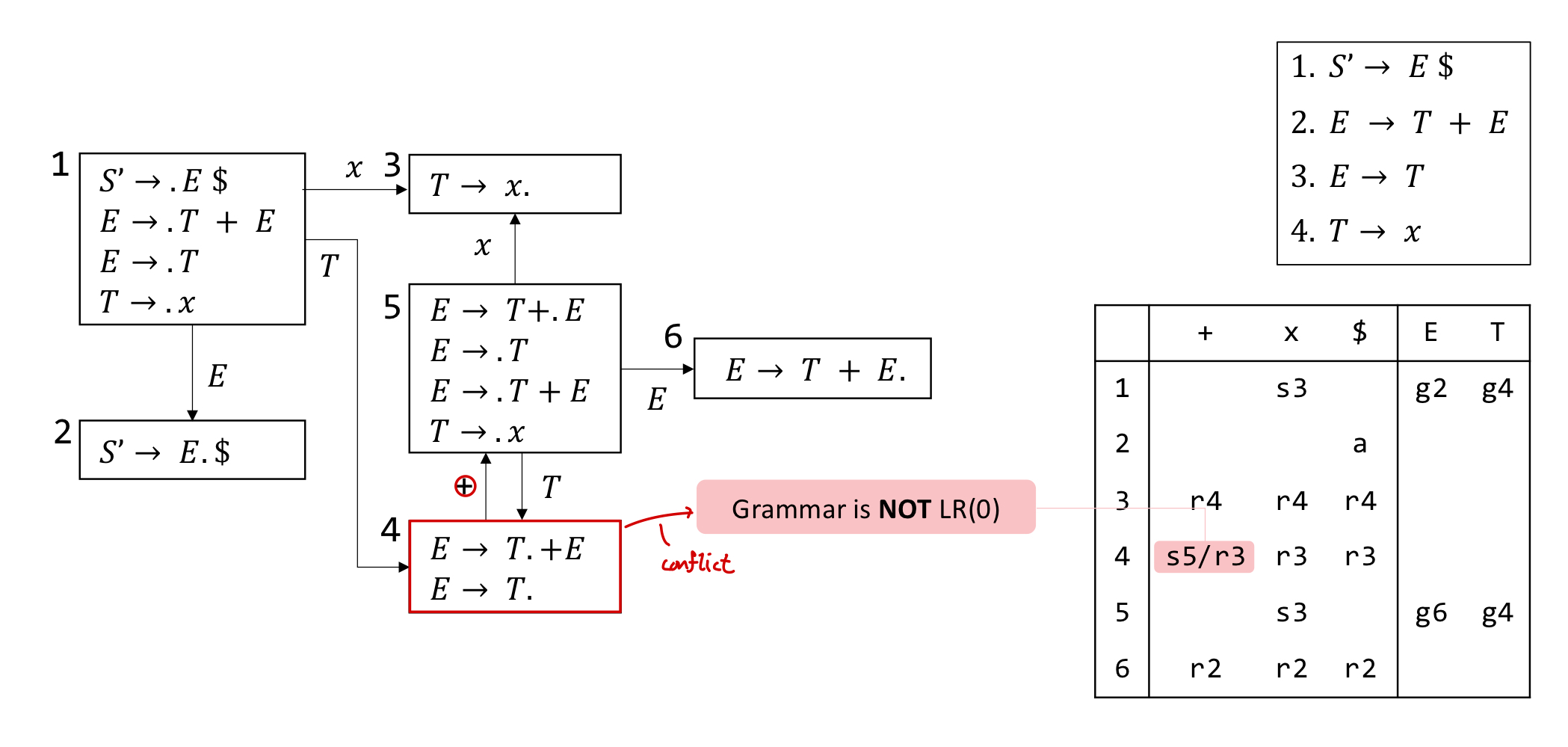

-> conflict 발생 시에, LR(0)로 parsing 불가능한 grammar

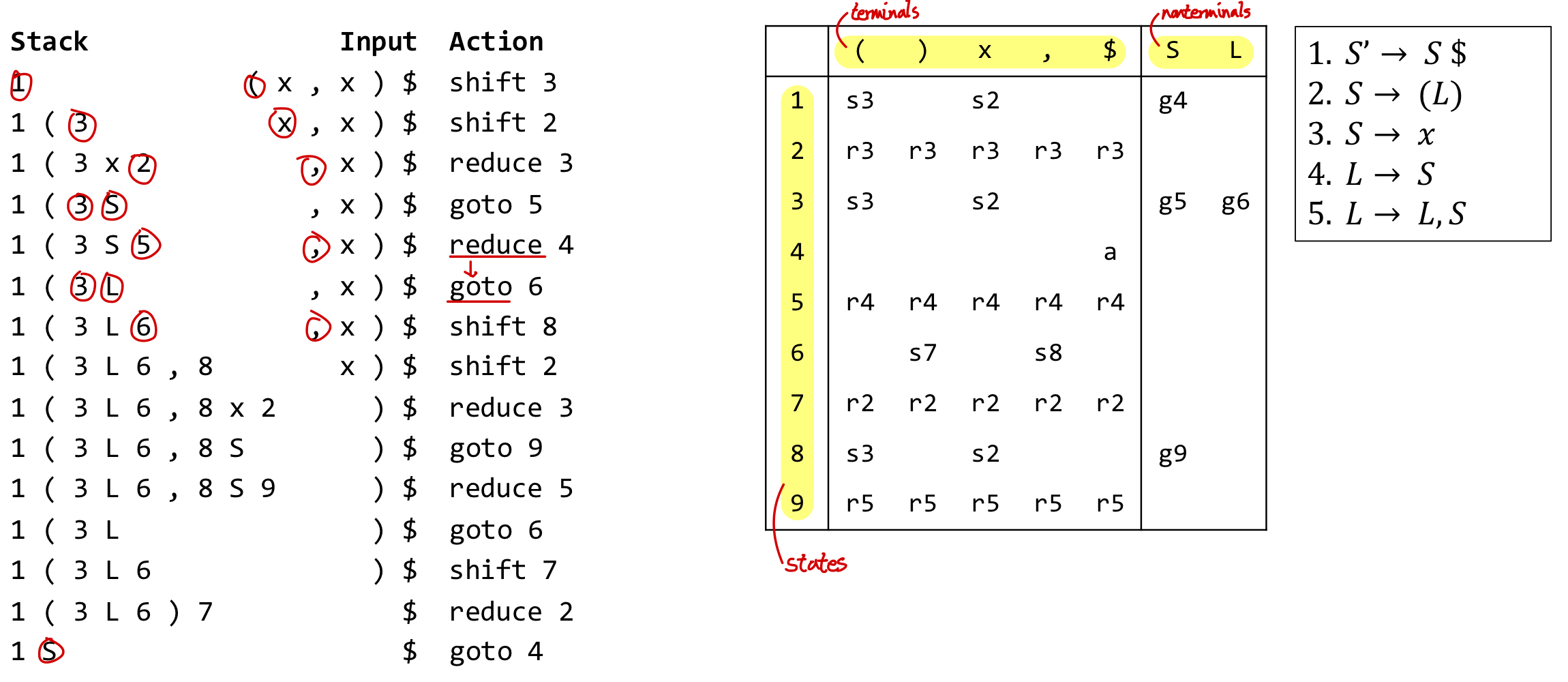

- 최종 Example



2.2. Simple LR Parsing

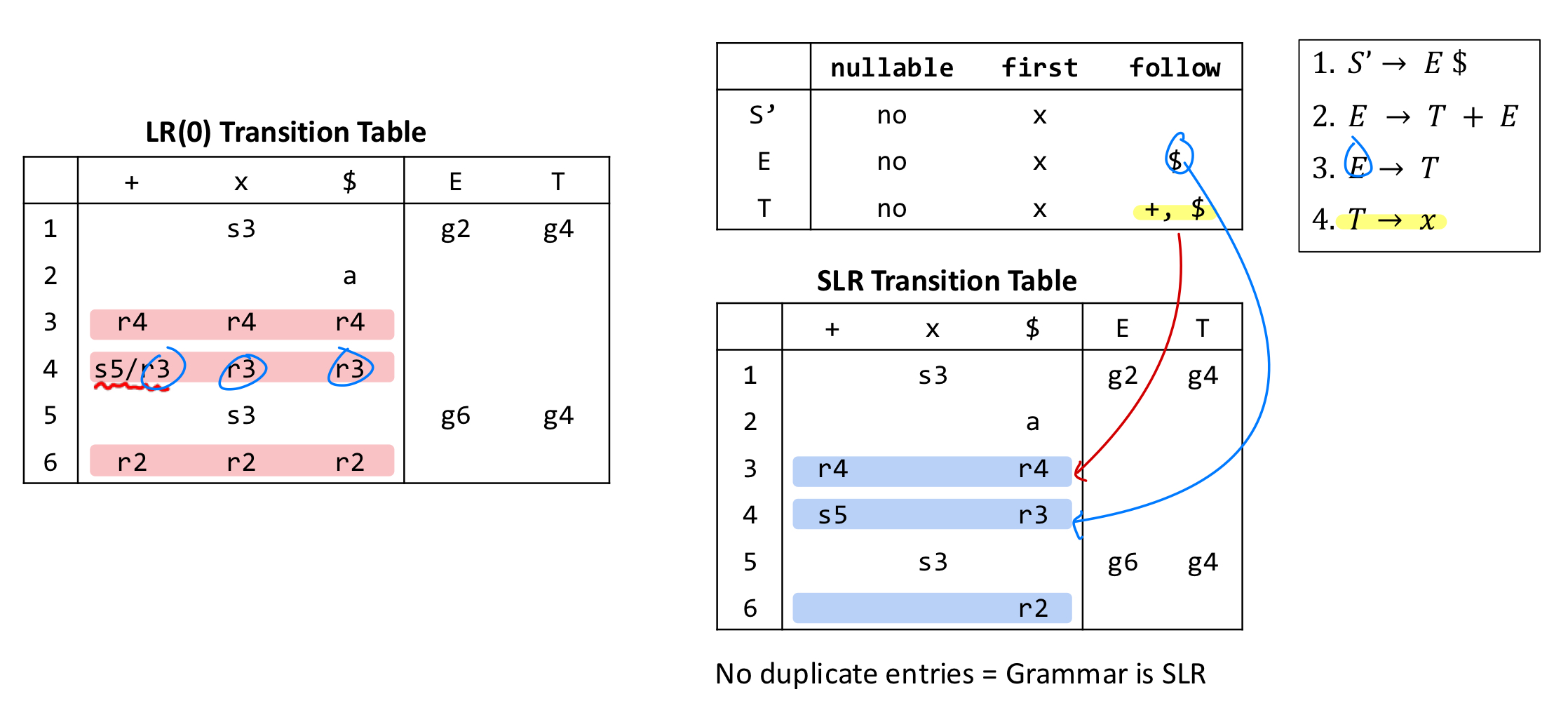

• LR(0) parser를 기반으로 하지만, reduce할 때 FOLLOW 집합을 사용해 reduce의 범위를 제한

-> state3에서 기존에는 모든 terminals에 대해서 reduce 진행

-> SLR에서는 T의 follow인 +, $에 대해서만 reduce를 진행

-> r3에서도 마찬가지로 E의 follow인 $에 대해서만 reduce 진행

-> LR(0)로는 parsing 불가능, but SLR로는 parsing 가능한 gammar!!

2.3. LR(1) Parsing

LR(0): A의 follower를 모두 고려
SLR: 모든 terminal 고려
LR(1): lookahead symbol만 고려

• LR(1) item은 2개의 components를 가짐
  • Production: A -> α.β
    • parser position은 현재 분석이 어디까지 진행되었는지 나타냄
  • Lookahead symbol: x
    • 아이템이 적용될 수 있는 다음 input symbol
• ex) E -> T.+E, $ : T까지 분석을 완료했고, +E를 남겨두었으며, 해당 production은 input symbol이 $일 때 사용 가능하다는 뜻

- Basic Functions

• Closure

좌측: LR(0), 우측: LR(1)

-> lookahead symbol인 z까지 고려,

- β is empty: FIRST(βz) = FIRST(z)

- β is nullable: FIRST(βz) = FIRST(β) ∪ FIRST(z)

- β is not nullable: FIRST(β)만 확인

• Goto

좌측: LR(0), 우측: LR(1)

-> LR(0)에서는 단순히 parser position 이동 후 closure 적용

-> LR(1)에서는 parser position 이동 후 closure를 적용하는데, lookahead가 유지돼야 함

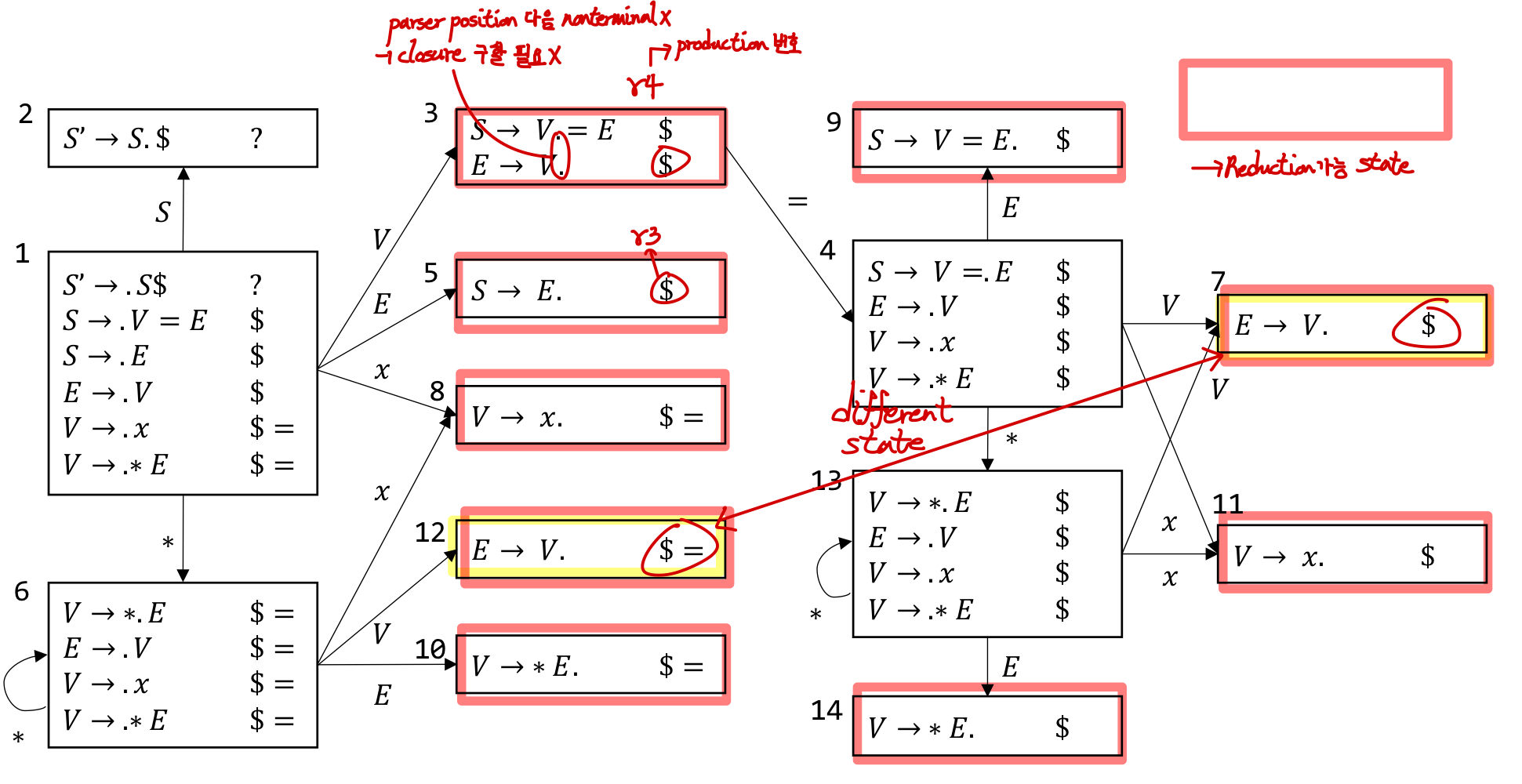

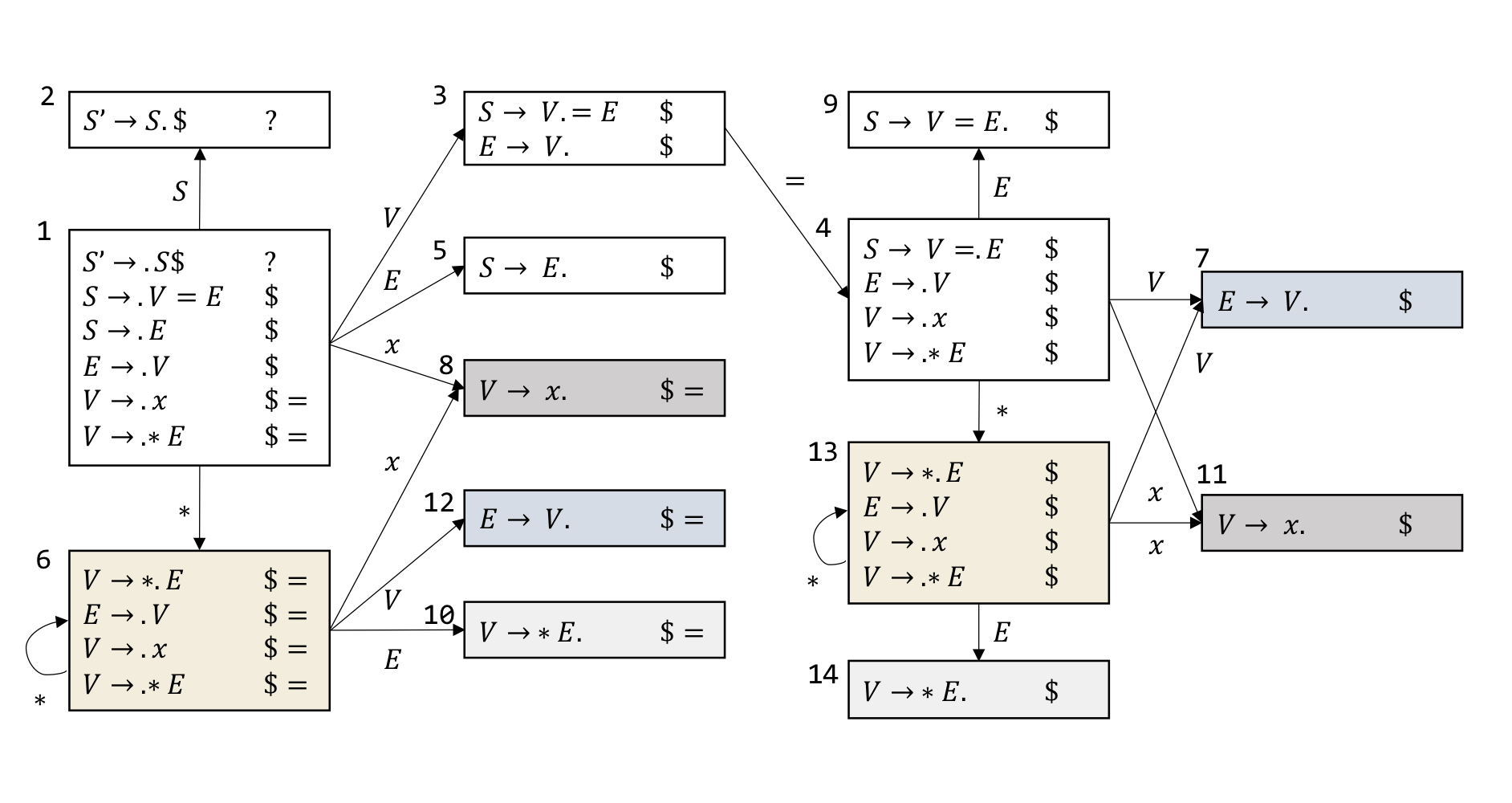

- Example

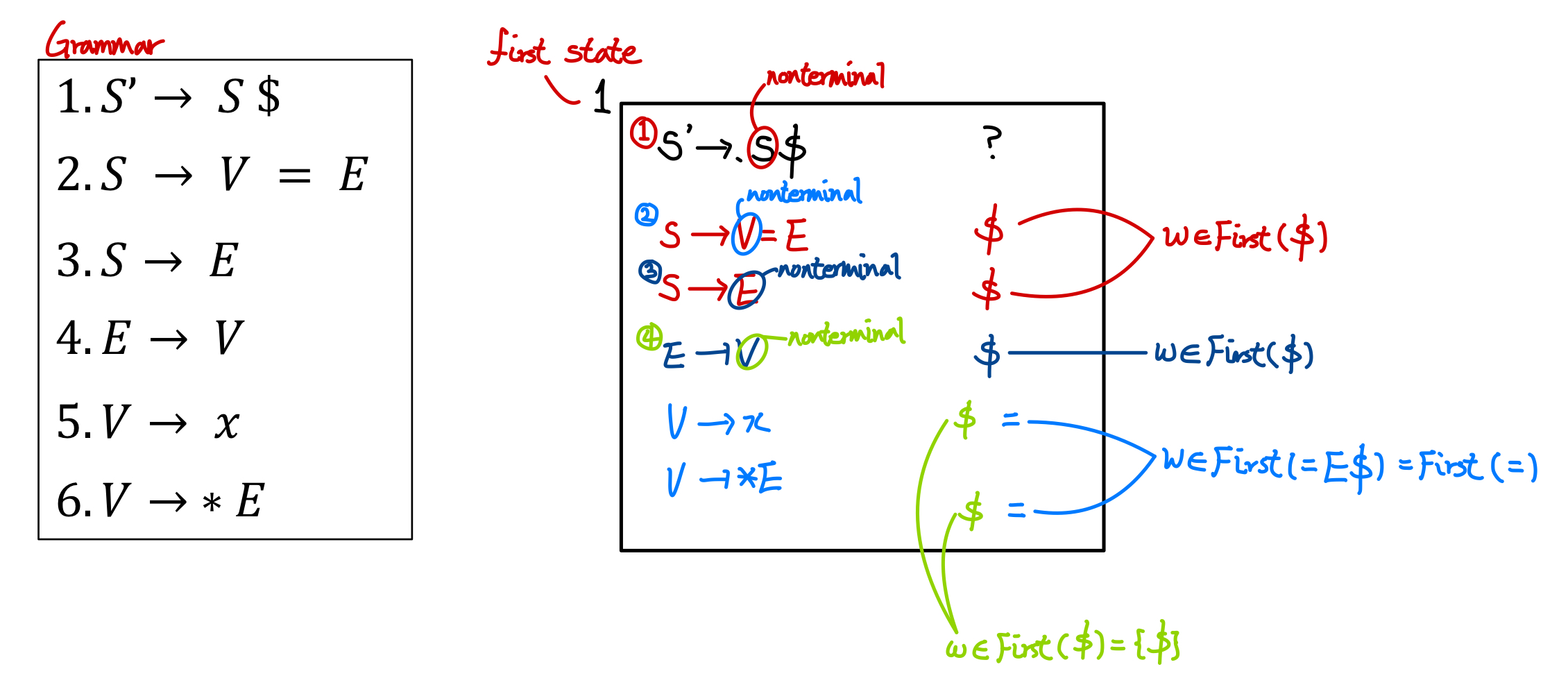

1) First State 빌드 - Closure 연산

- V -> x, $과 V -> x, =는 다른 것으로 취급!!



2) Goto

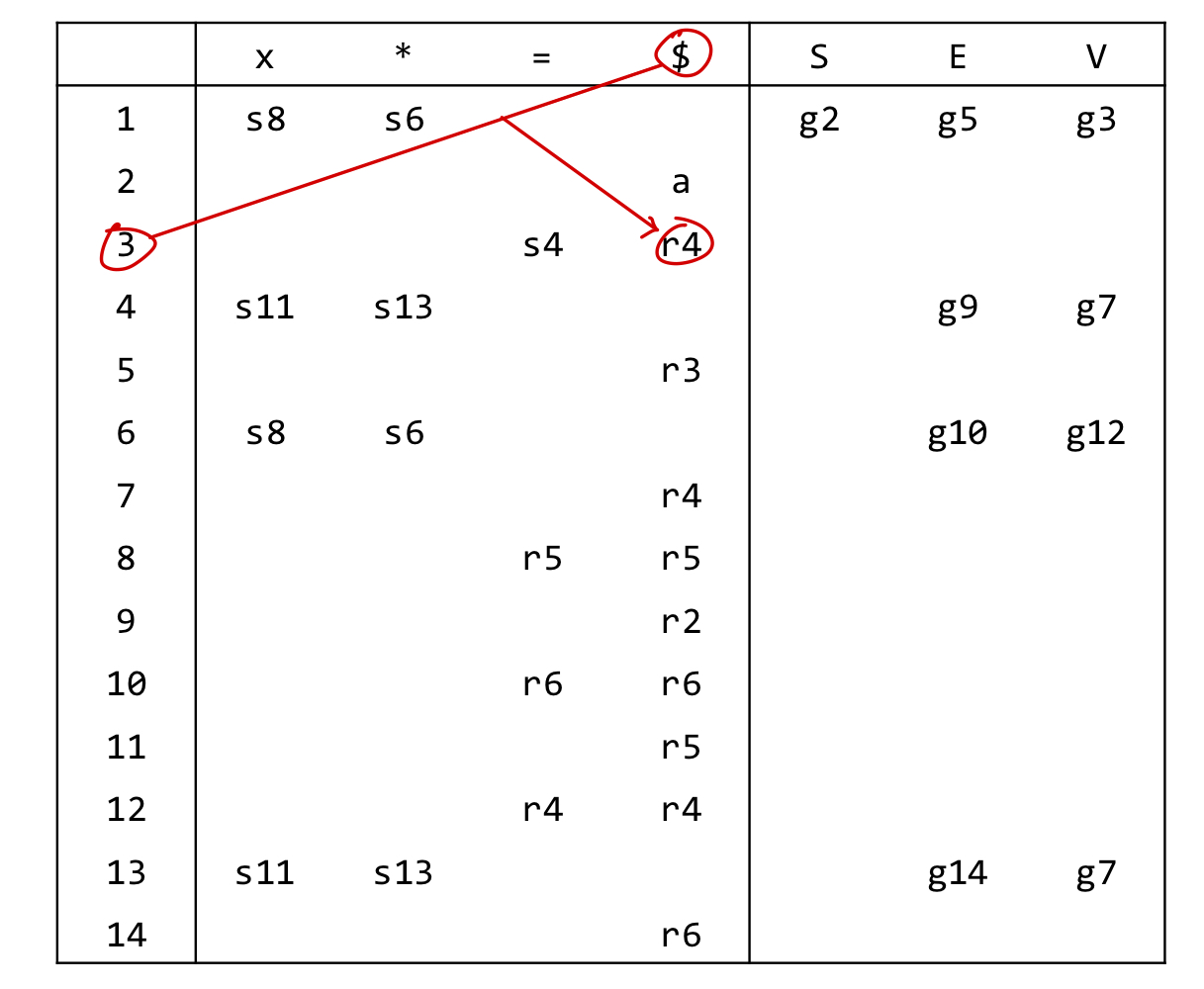

-> $ sign이 나오는 경우에만 reduce 연산 수행

-> 기존 LR(0), SLR이 수행하던 범위보다 축소

-> but, state 개수가 많아지고 구조가 복잡해짐

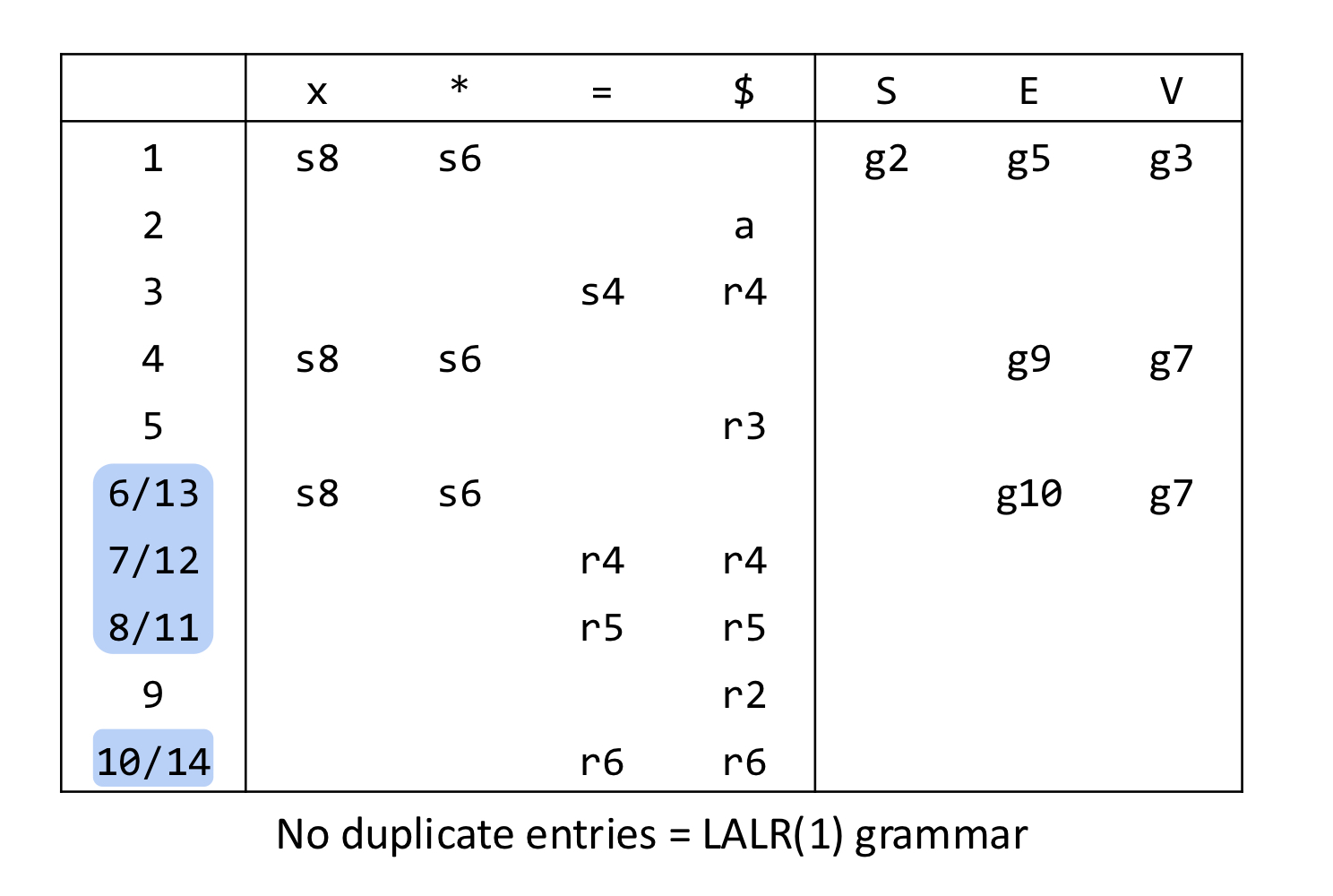

2.4. LALR(1)

• LR(1)의 table 크기가 너무 커지는 문제
• production이 같은데, lookahead symbol이 다른 경우를 merge
• LALR(1): Look-Ahead LR(1)

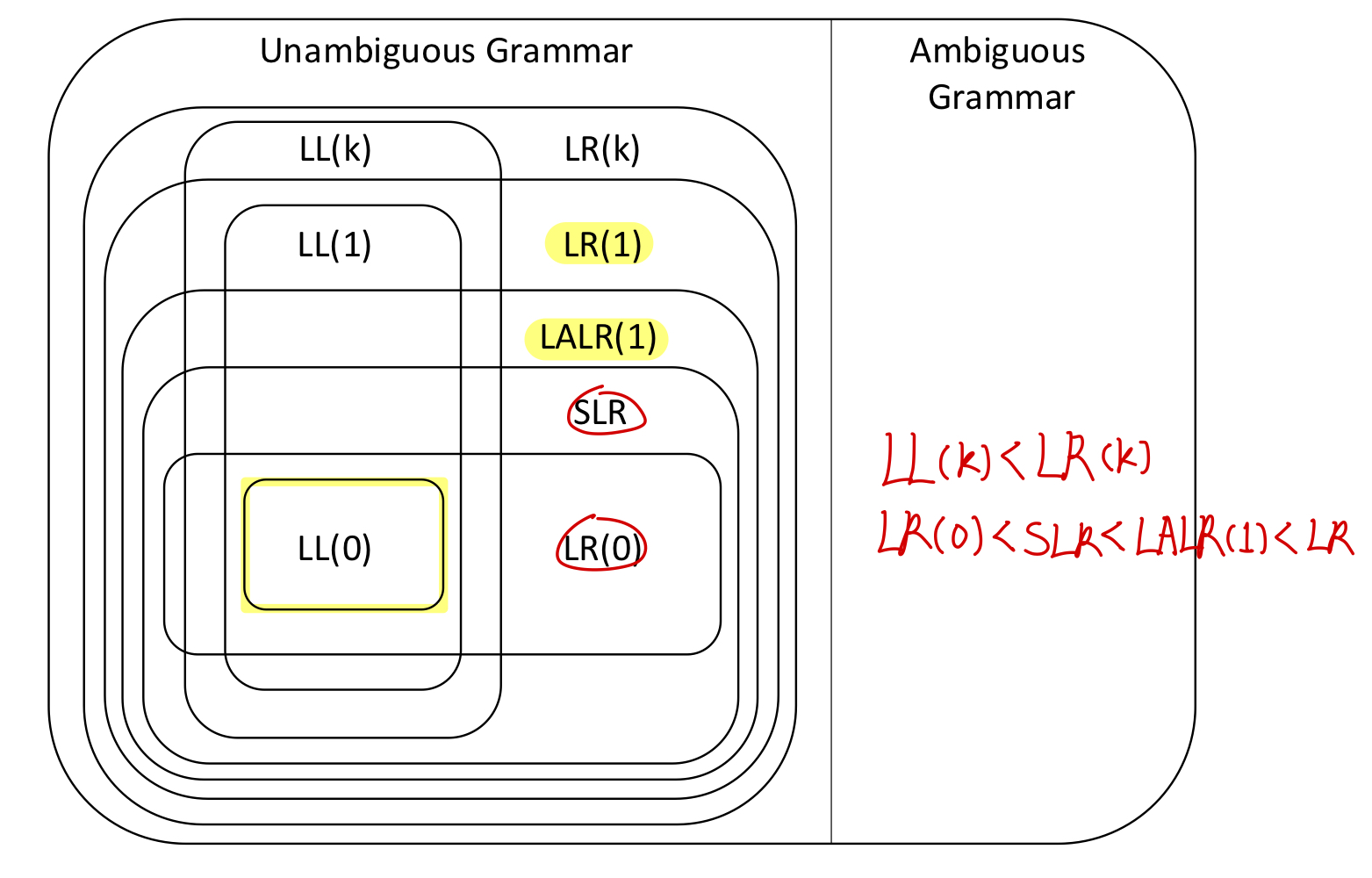

2.5. Parsing Power



3. Real-world Parser Generators

• Parser Generator: 문법만 정의해주면, 해당 문법에 맞는 parser를 자동으로 생성해주는 프로그램

  • yacc, bison: LALR parser generators for C
• Parser Generator Specification
  • Input: a set of context-free grammars specifying a parser
    • context-free grammar: 문맥에 상관 없이 어떤 Non-terminal이 들어와도, 그에 대한 production-rule이 존재하는 문법
  • Outputs
    • a parser in target language -> 파서 코드 자동 생성
    • a description of state machine -> 어떤 state에서 어떤 symbol을 만나면 어떻게 전이되는지
  • Rules: pattern & action
    • pattern: context free grammar
    • action: 문법이 만족되었을 때 실행할 code fragment
    • example) exp: exp PLUS exp { $$ = $1 + $2; }
      • exp PLUS exp라는 pattern -> { $$ = $1 + $2 ; }라는 코드 실행

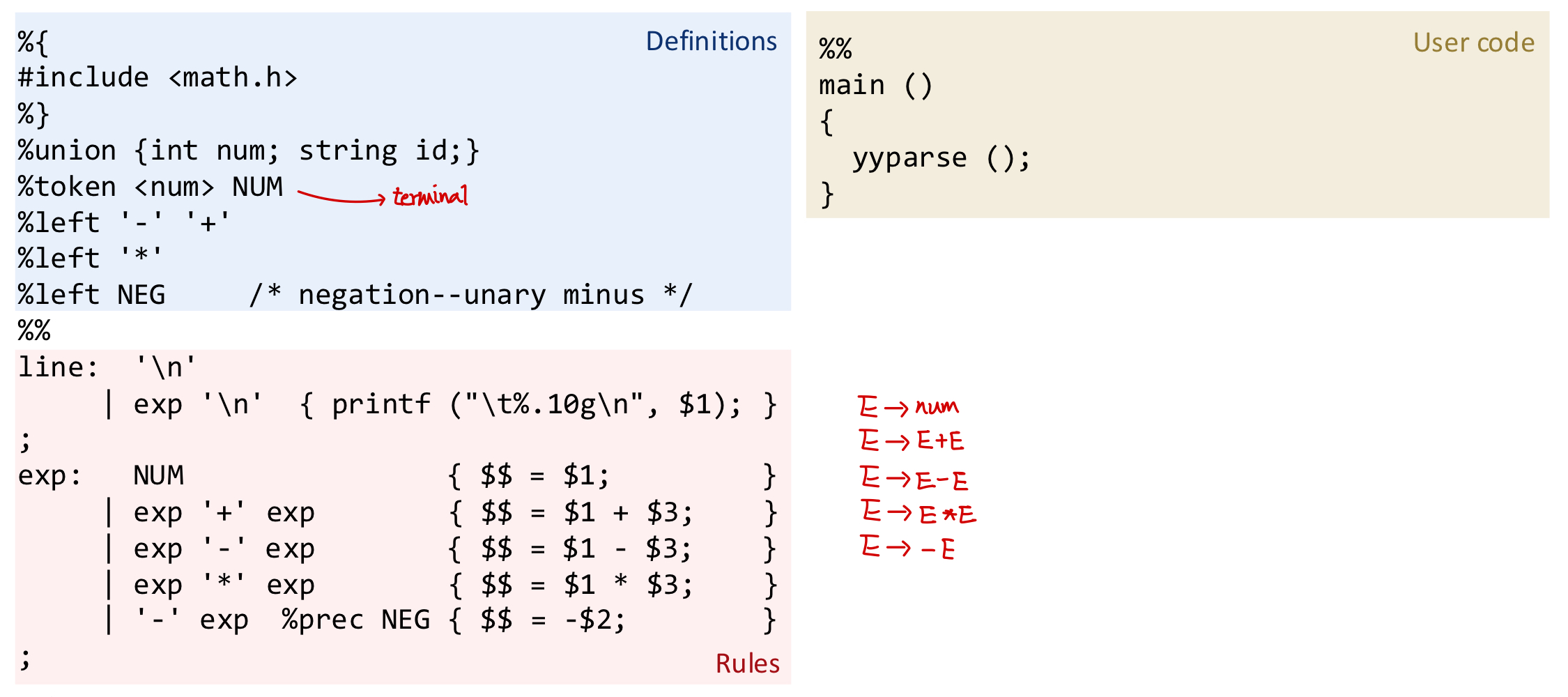

- Parser Generator Example: GNU Bison

-> yyparse() 호출로 파서 실행

• User Declaration

  • rules section에서 사용가능한 various values 정의
  • terminal, non-terminal symbols, and thier types 선언

    • %token NUM
    • %token <type> NUM
    • %token <type> exp
  • precedences(우선순위)선언 -> shift-reduce conflicts 해결
  • (optionally) specify start symbol
    • %start prog
• Rules
  • pattern & action -> pattern에 따라 어떤 action을 취할지

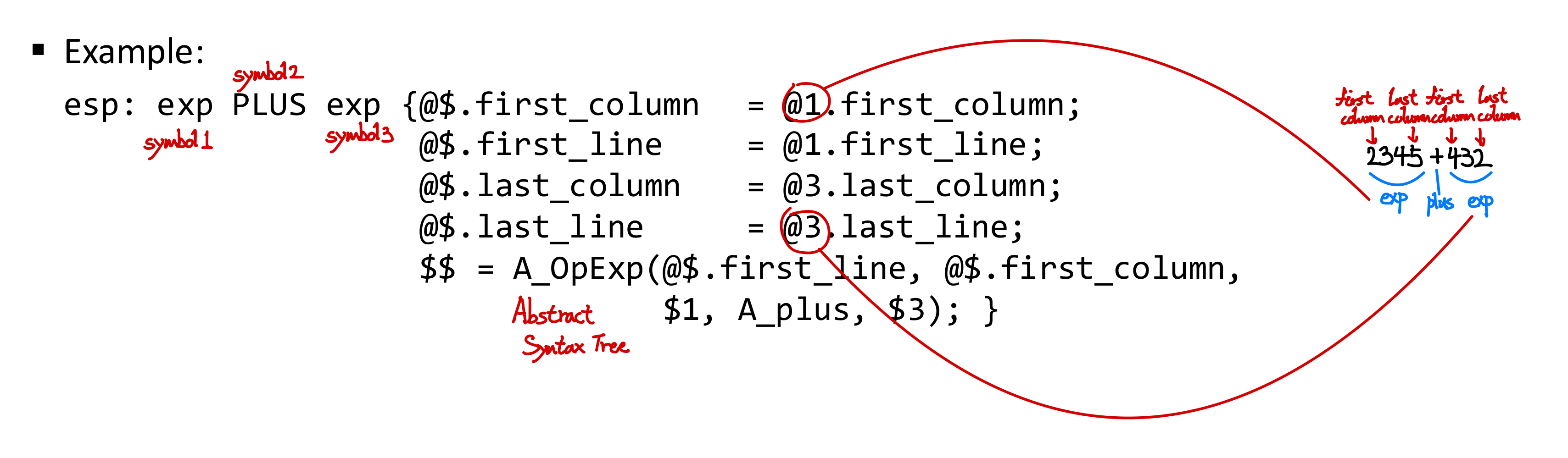

• Location
  • @$: location of the whole group
  • @1: location of the first subexpression



4. Ambigous Grammar

• Ambiguous Grammar: 같은 expression에 대해서 2개 이상의 parse tree가 존재하는 grammar

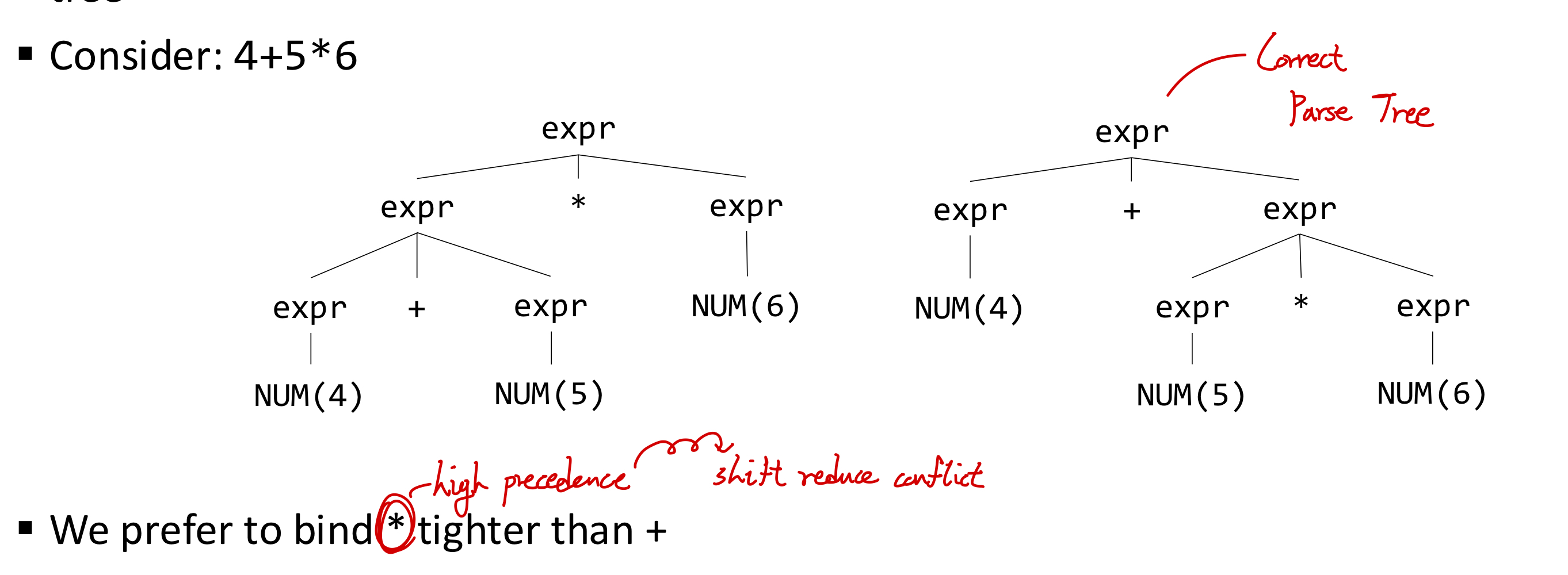

• example) 4 + 5 * 6

4.1. Handling Ambiguous Grammar

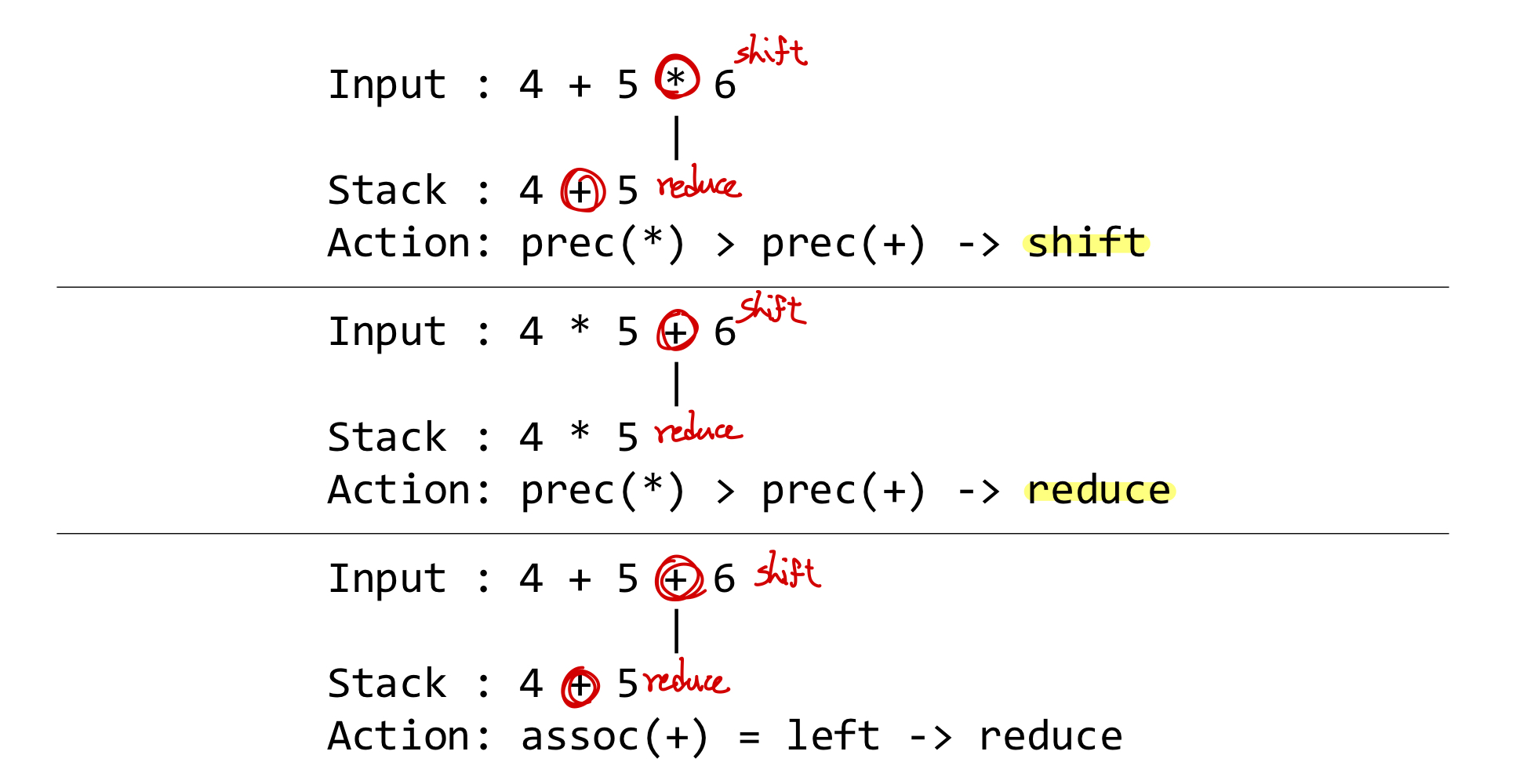

• YACC -> shift-reduce conflicts로 알림

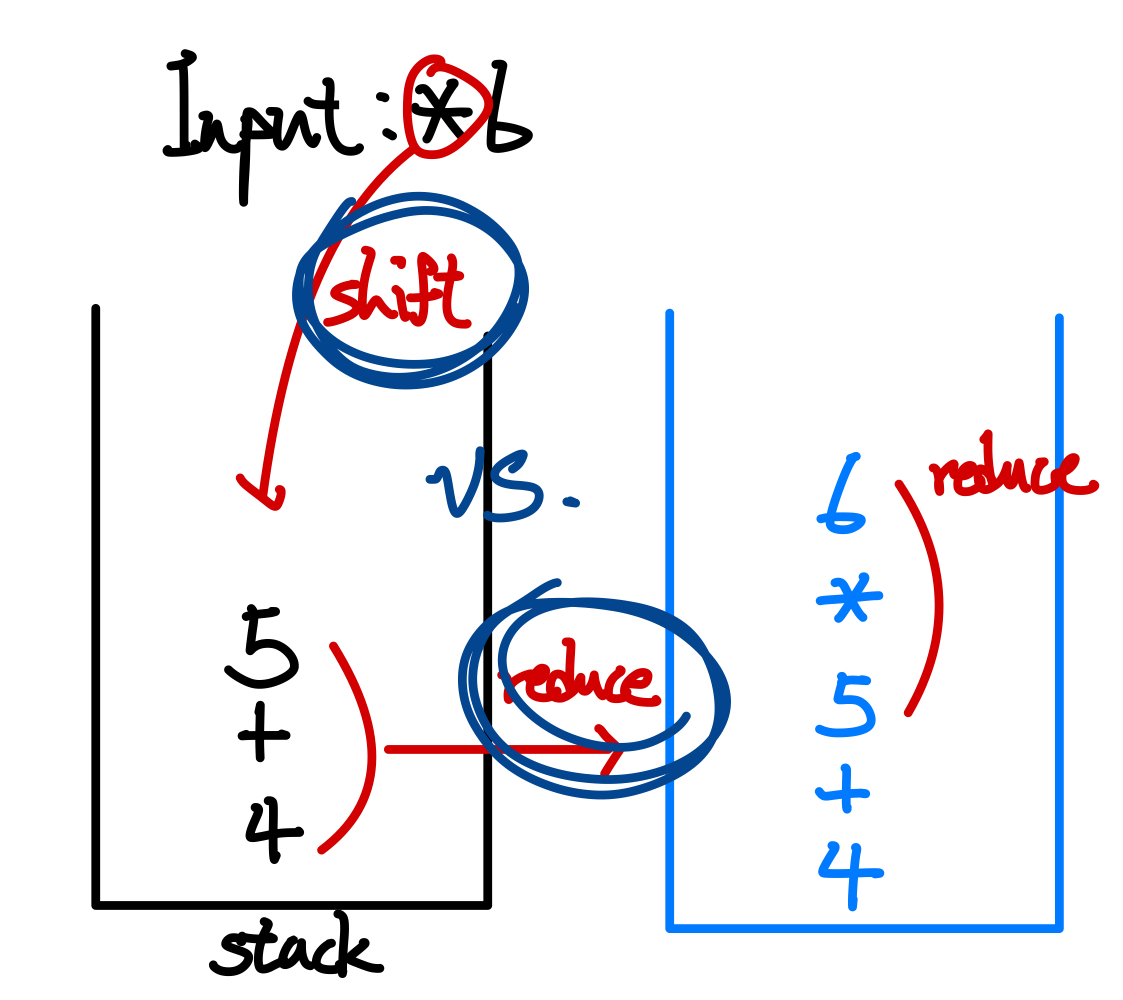

  • 4 + 5 * 6
    • stack에 expr + expr이 쌓인 상태에서, current token으로 *가 들어옴
    • parser: expr -> expr + expr rule을 통해서 reduce or shift
    • Prefer shift

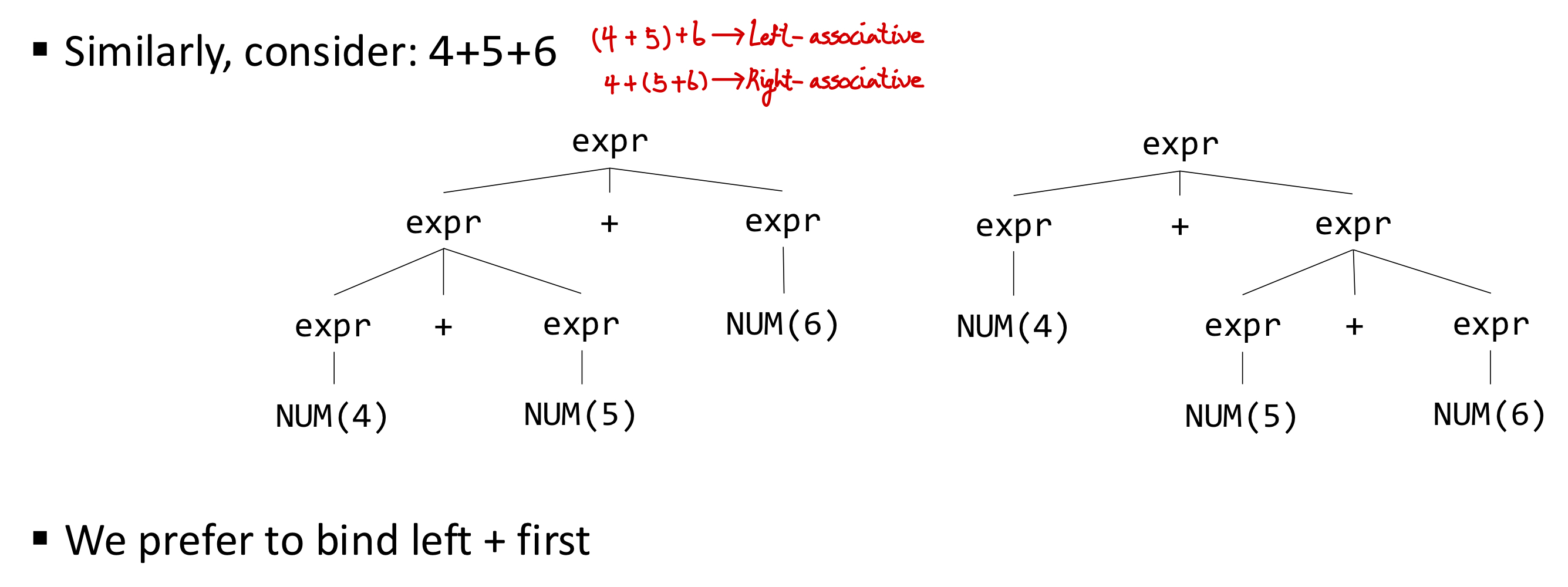

  • 4 + 5 + 6
    • stack에 expr + expr이 쌓인 상태에서, current token으로 +가 들어옴
    • parser: expr -> expr + expr rule을 통해서 reduce or shift
    • Prefer reduce

-> shift 이후, 위에부터 reduce 진행하니까, 6 * 5를 먼저 reduce

4.2. Directives

• Three Solutions
  1. Let YACC complain, but check if the choice (shift) is correct
  2. Rewrite grammar to eliminate ambiguity
  3. Keep grammar, but add precedence directives -> conflicts가 해결되는 방향으로
     • %left, %right, %nonassoc
     • for this grammar -> 라인의 순서가 낮으면 우선순위가 높음
       • $left PLUS MINUS -> PLUS MINUS 동등
       • $left MULT DIV -> MULT DIV 동등
• 주어진 directives에 따라, YACC은 each terminal & rule에 precedence 부여

  • rightmost terminal과 shift할 terminal의 precedence 비교

• 주어진 shift-reduce conflict에 따라, YACC는 action 수행
  • reduce 수행할 rule과 shift 수행할 terminal의 precedence find
    • prec(terminal) > prec(rule): shift
    • prec(terminal) < prec(rule): reduce
    • prec(terminal) = prec(rule)
      • assoc(terminal) = left : reduce
      • assoc(terminal) = right: shift
      • assoc(terminal) = nonassoc : report error -> 결합 불가(오류 처리)
      • associativity(결합법칙): 연산자끼리 우선순위가 같을 때, 어느 방향으로 묶을 것인지 결정하는 규칙

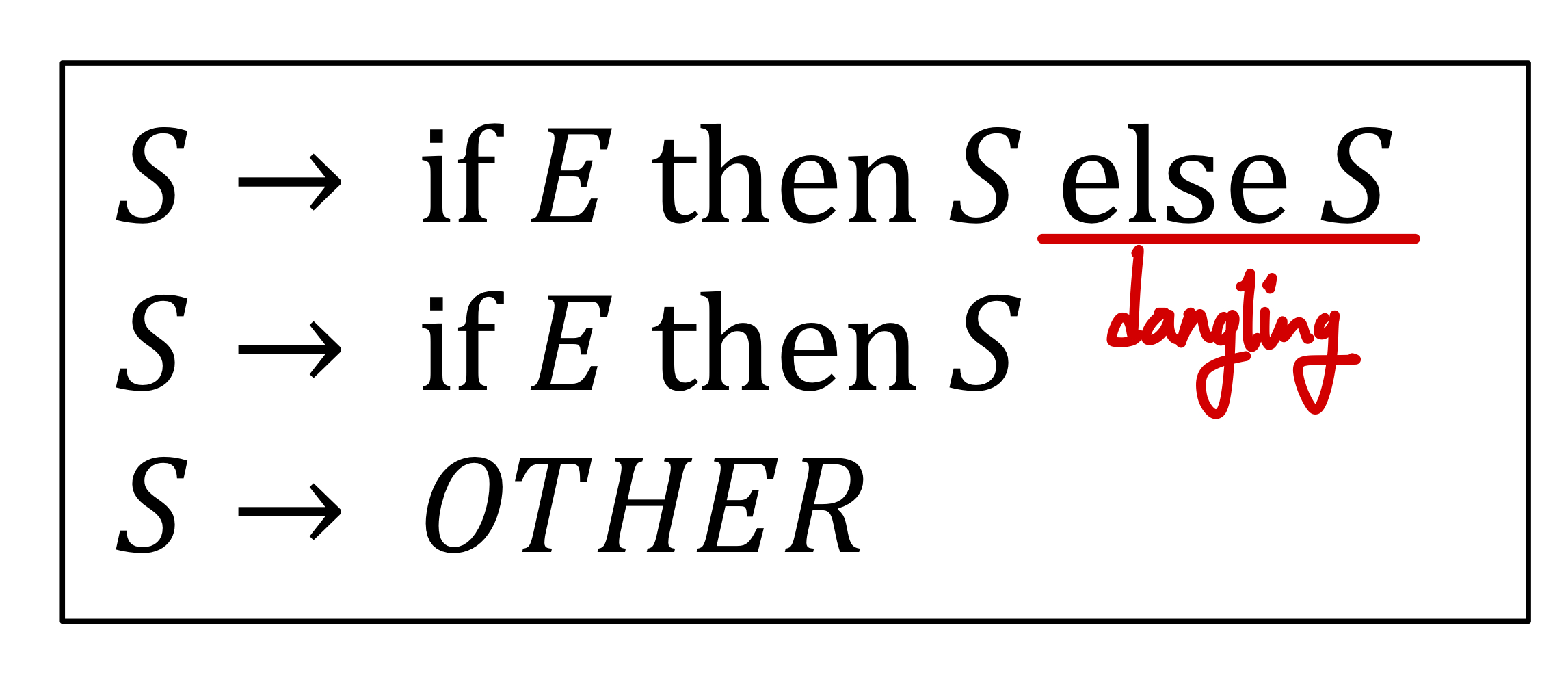

4.3. Dangling Else Problem

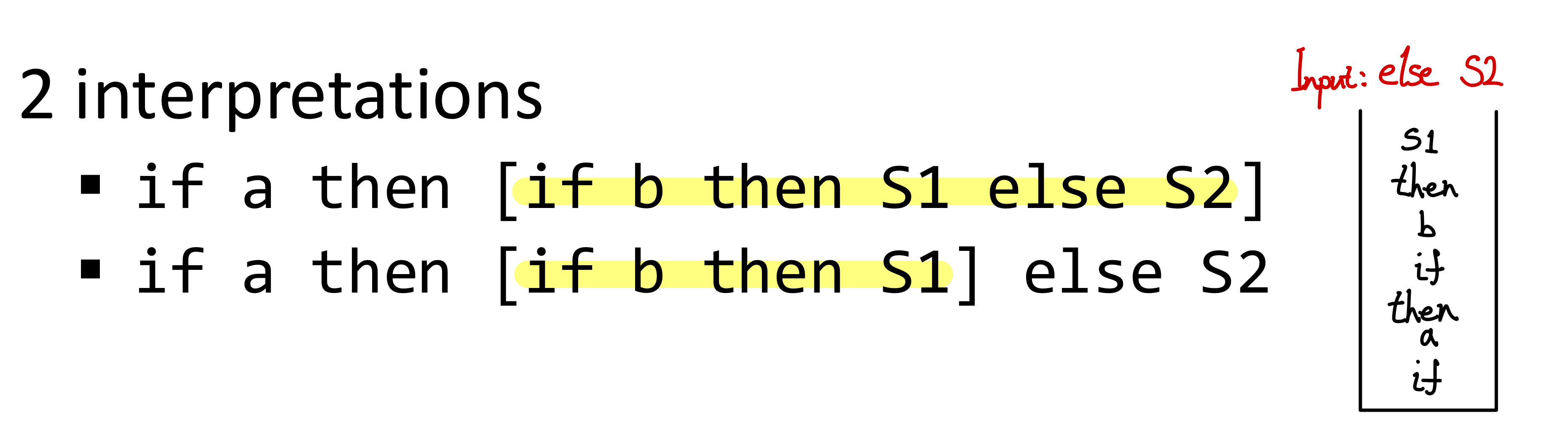

• Valid Program: if a then if b then S1 else S2

-> if a then if b then s1 else s2 동작을 원하지만, S1이 stack의 top에 위치할 때 shift-reduce conflict 발생

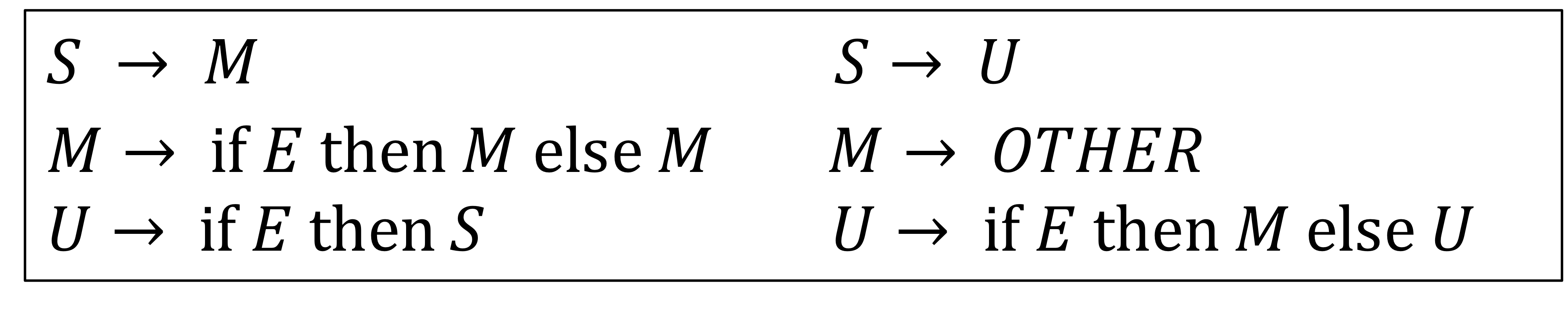

• solution: eliminate ambiguity by modifying grammar(matched/unmatched)

4.4. Default Behavior

• Directives not specified

  • shift-reduce: report error, shift by default
  • reduce-reduce: report error, reduce by rule that occurs first
• What to do

  • shift-reduce: acceptable in well defined class, 그러나 웬만하면 없애는 것이 좋음
  • reduce-reduce: unacceptable, rewrite grammar

4.5. %prec Directive

• commonly used for the unary minus problem
  • %left PLUS MINUS
  • %left MULT DIV
• consider - 4 * 6
• unary minus가 우선순위가 높을 것을 권장, but MINUS의 precedence가 MULT보다 낮음
  • -( 4 * 6 ) not ( -4 ) * 6
• solution

  • %token NUM PLUS MINUS MULT DIV UMINUS
  • %left PLUS MINUS
  • %left MULT DIV
  • %left UMINUS
  • expr: MINUX expr %prec UMINUS {}
    |         expr PLUS expr                       {}

---
