[컴퓨터 구조] Lecture 12: The Processor 본문

3학년 1학기 전공/컴퓨터 구조

[컴퓨터 구조] Lecture 12: The Processor

시데브 2024. 5. 5. 14:01
경희대학교 김정욱 교수님의 컴퓨터 구조 강의 내용을 기반으로 한 정리글

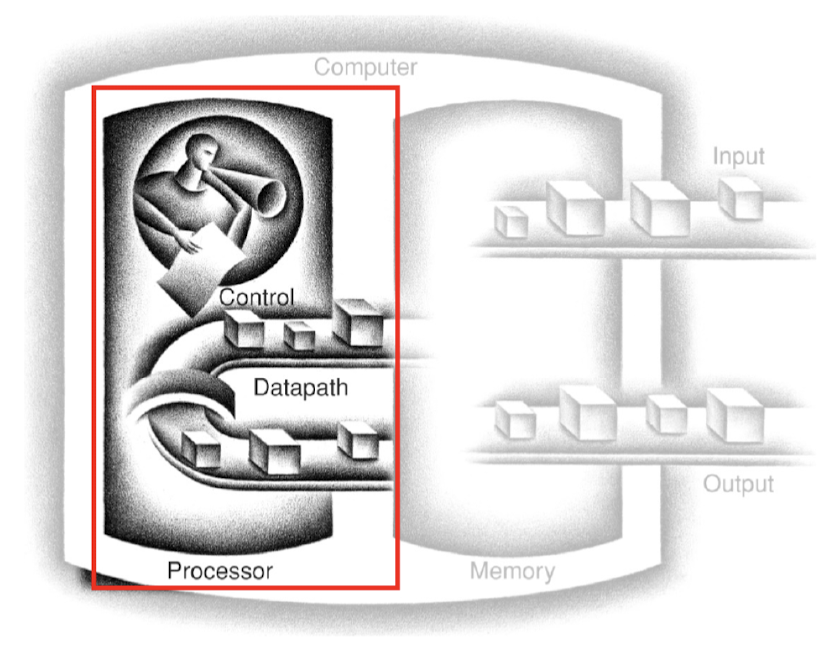

Processor: 컴퓨터를 실행하는 연산을 수행하는 intergrated electronic circuit

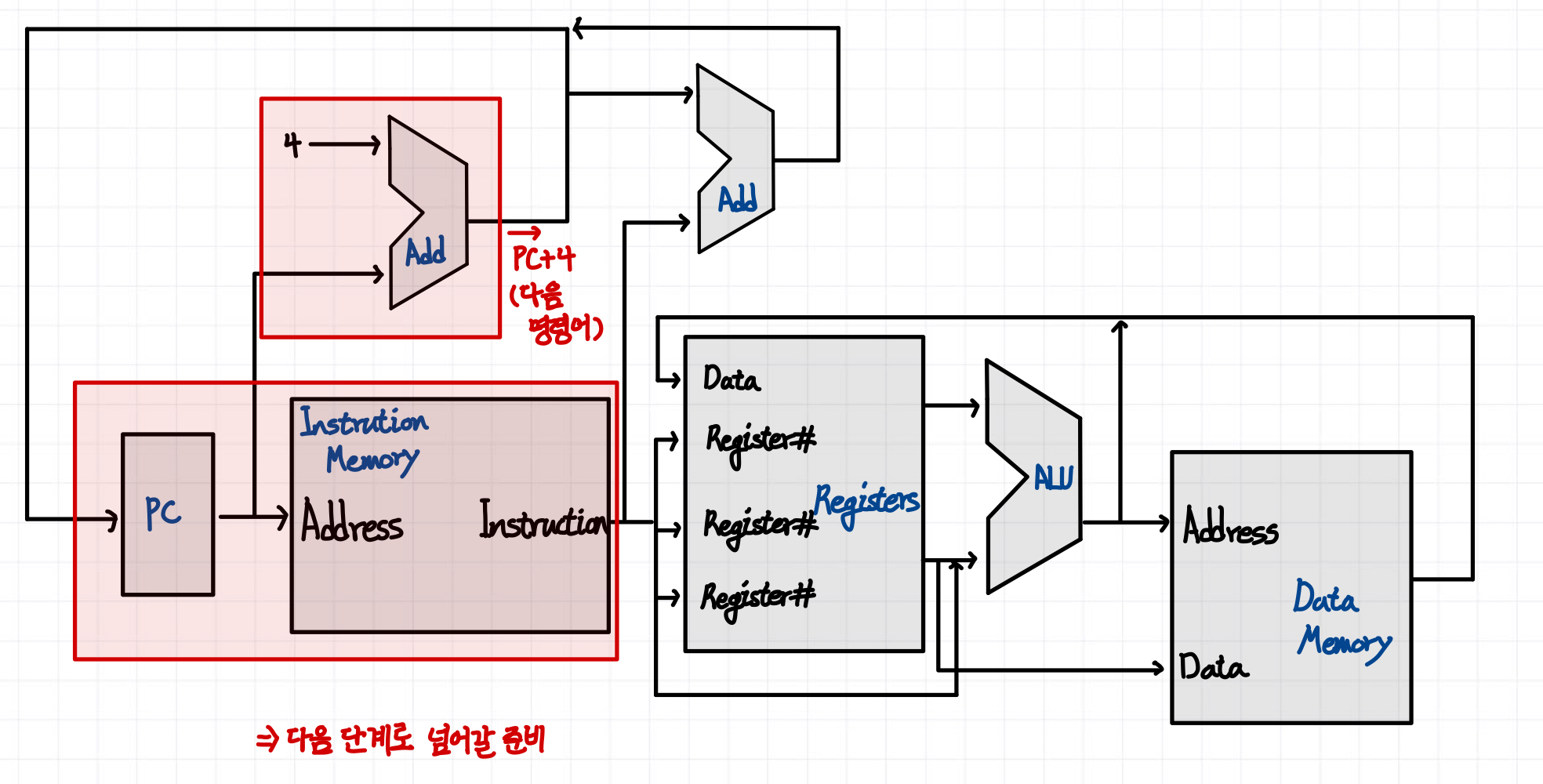

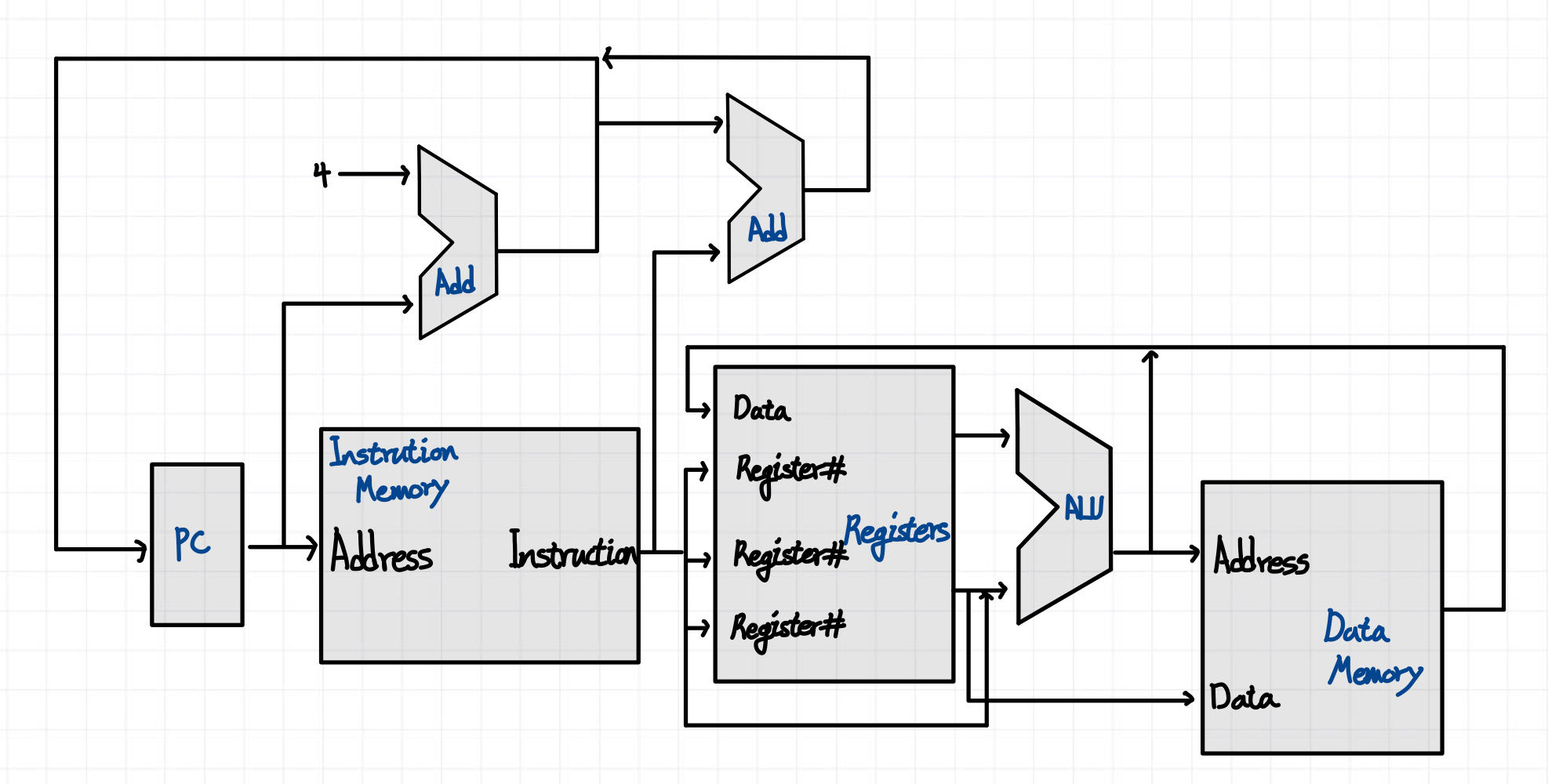

Datapath of the Processor

  • Fetch stage, Decode stage, Execut stage로 나뉨 -> stage들은 반복된다.





Fetch stage

  • Fetch -> 꺼낸다는 의미
  • 다음 명령어 -> 메모리 어드레스로부터 꺼내짐
  • fetch operation의 끝에서 -> program counter는 다음 명령어(다음 cycle에서 읽힐 명령어)를 가리킨다.



Decode stage

  • 인코딩된 명령어는 디코더에 의해 해석된다.

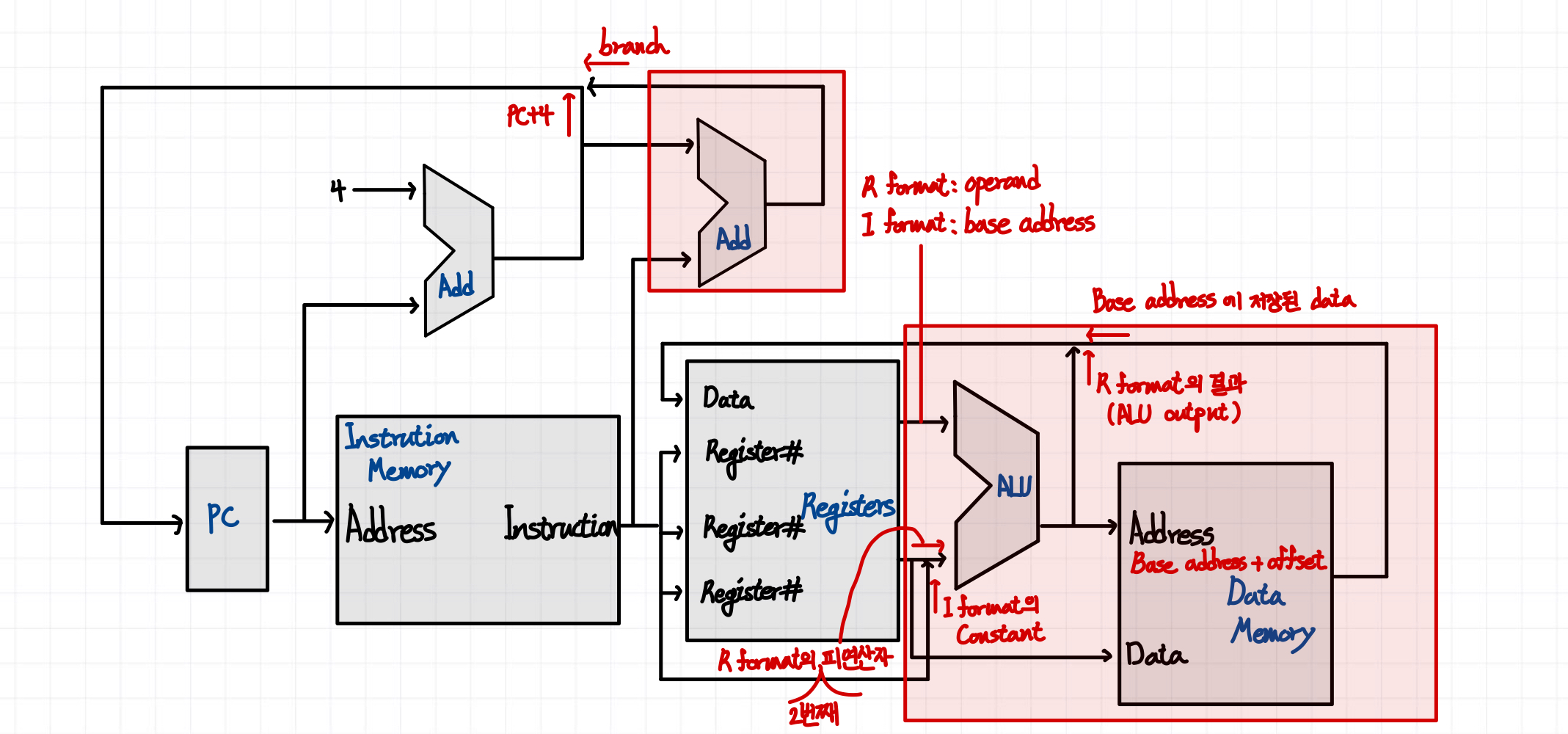

Execute stage

  • 명령어가 무엇인지에 따라 -> 명령어가 요구하는 action을 수행

  1. Branch Instruction: PC를 pc + 4가 아니라 branch로 변경
  2. R format Instruction: read1과 read2를 피연산자로 인식하여 ALU에서 연산처리한 output을 그대로 data로 저장
  3. I format Instruction(sw, lw): register 3개를 한 번에 const로 인식하여 ALU에 전달 -> ALU에서는 base address(첫 번째 피연산자)와 const의 연산 결과(데이터가 저장된 주소)를 data memory에 전달 -> data memory에서는 해당 주소에 저장된 데이터를 다시 register에 전달(lw), 혹은 해당 주소에 전달받은 데이터를 저장(sw)

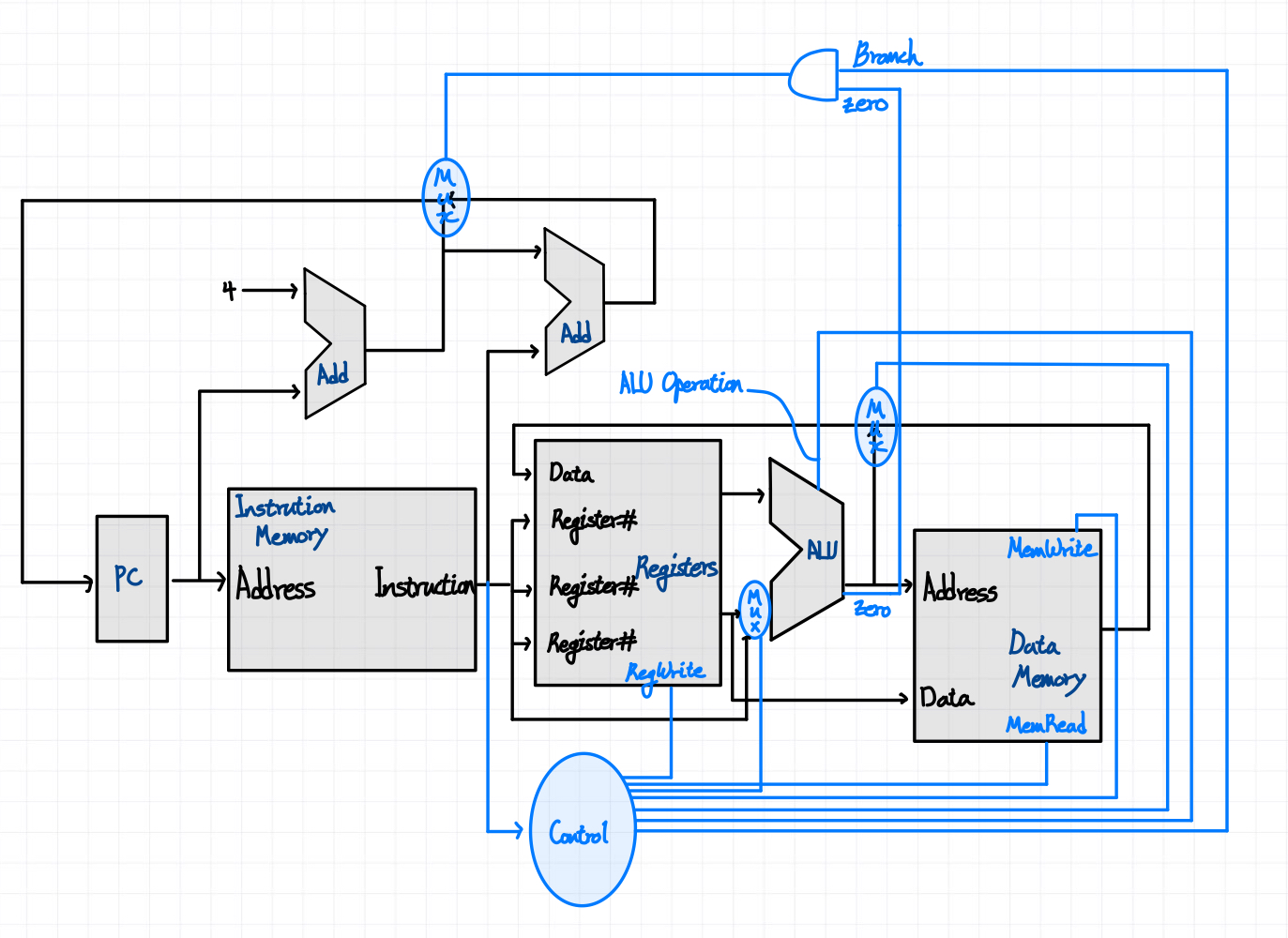

Problem-Two different sources can meet -> sloution: Multiplexor(Controller)



Logic Design Basics

Datapath는 다음 두 가지 타입의 logic elements를 가진다.

  • Combinational element: 현재의 inputs에 의해서만 ouput 결정-> 입력이 주어지면 바로 아웃풋
  • ex) AND gate, Adder, Multiplexer, ALU, etc.

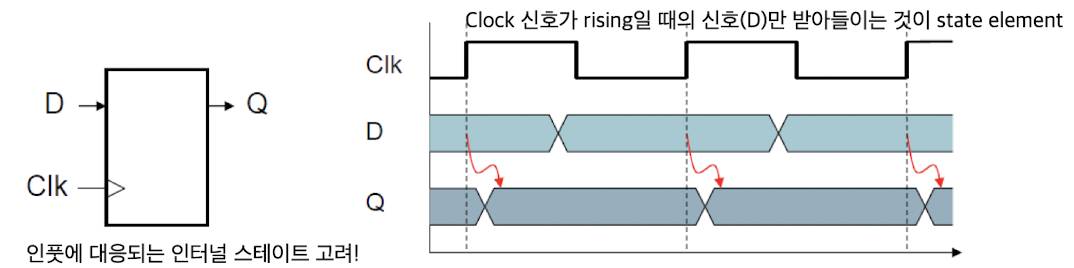

  • State element: 데이터를 저장하기 위해 사용. inputsinternal state의 contents에 의해서 output 결정



-> 클락 시그널이 라이징 엣지일 때의 D값 받아서 Q에 저장. 새로운 Rising edge가 나올 때까지 Q값 유지

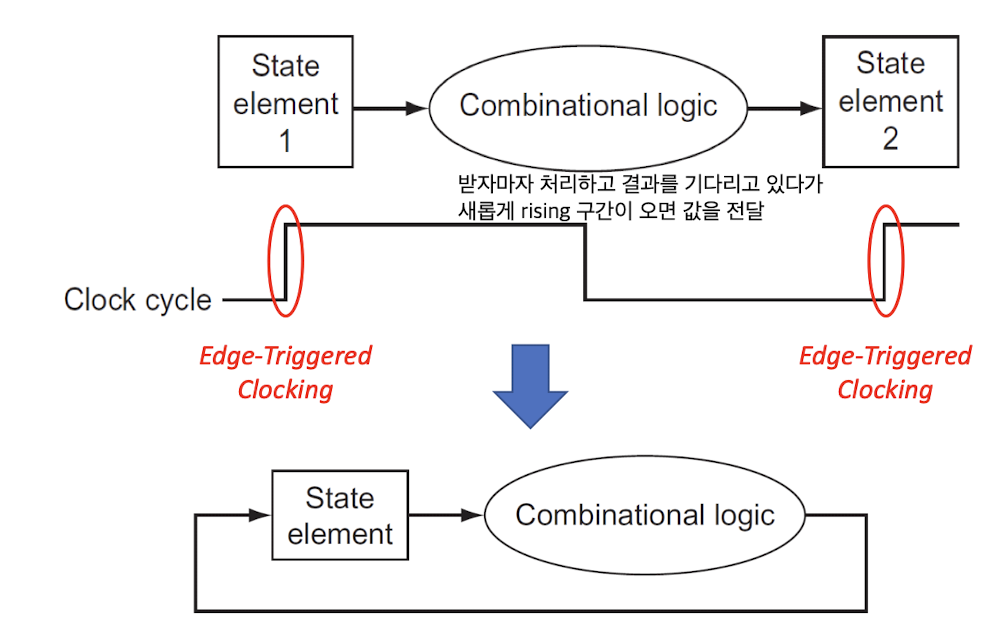

Clocking Methodology

  • Clocking Methodology: 언제 신호를 쓰고 읽을 수 있을지 결정
  • Edge-triggered clocking: clock이 0에서 1로(rising edge) -> Update

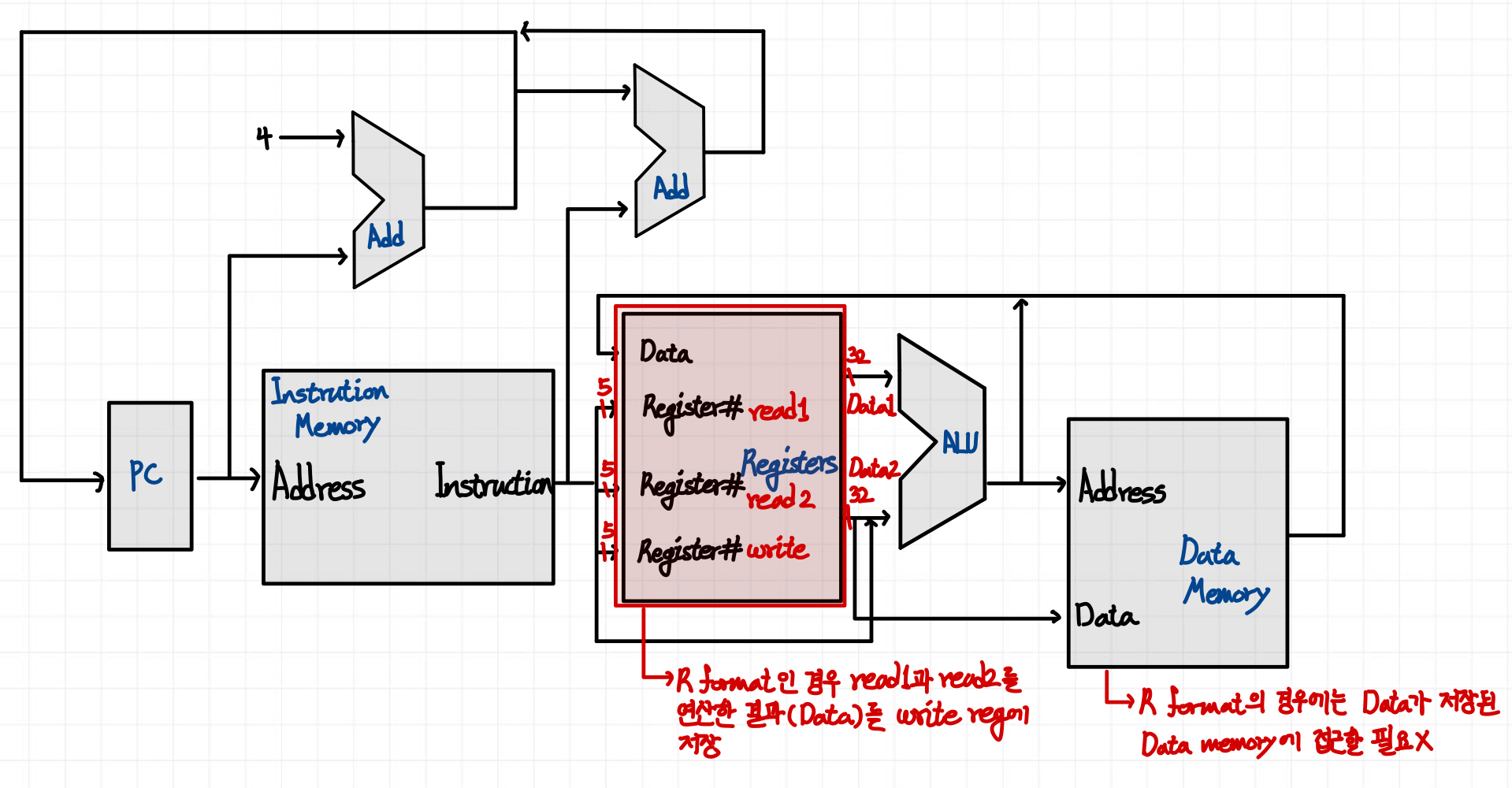

Building Datapath (R-format)

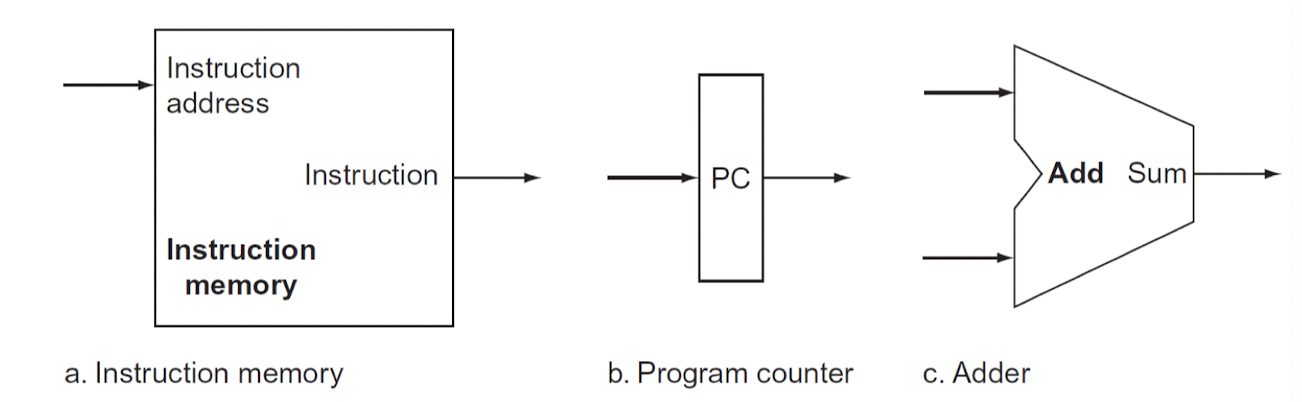

Datapath elements

  • Instruction memory: address가 주어지면, 프로그램의 instruction을 저장하고(instruction은 바로 다음 명령어로 갱신되기 때문) instructions를 제공하는 역할
  • Program counter(PC): 현재 실행되고있는 프로그램의 명령어를 포함하는 레지스터
  • Adder

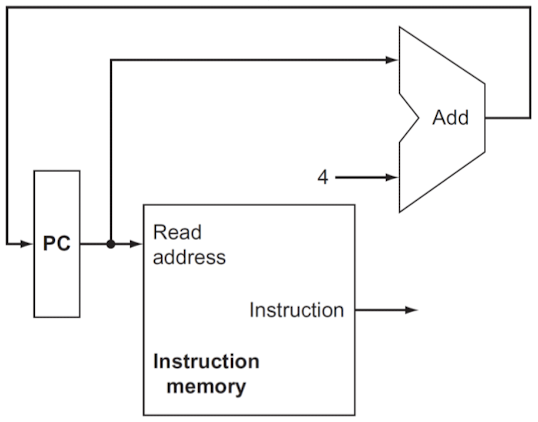

Instruction Fetch

  • Instruction을 꺼내고, pc를 증가시키는 역할

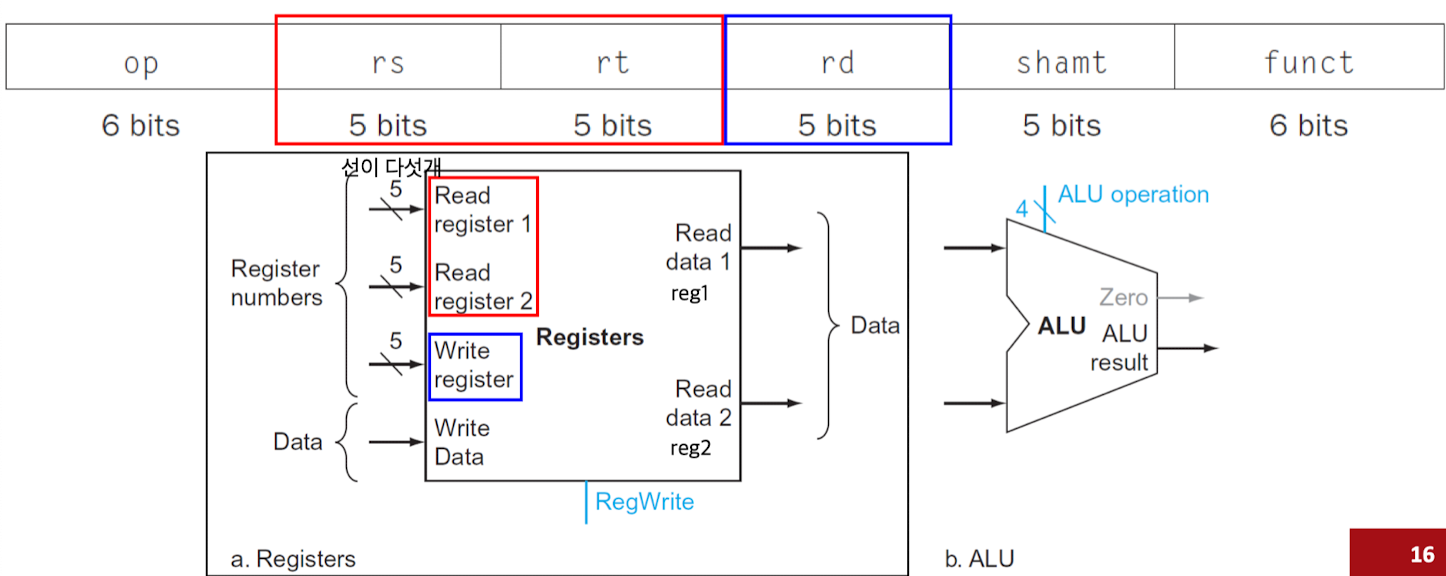

Register file

Input

  • 2 read ports, 1 write port, 1 data

ouput

  • read register에 따른 32bits contents 레지스터

Regwrite

  • clock edge에서 데이터를 write(edge-triggered)

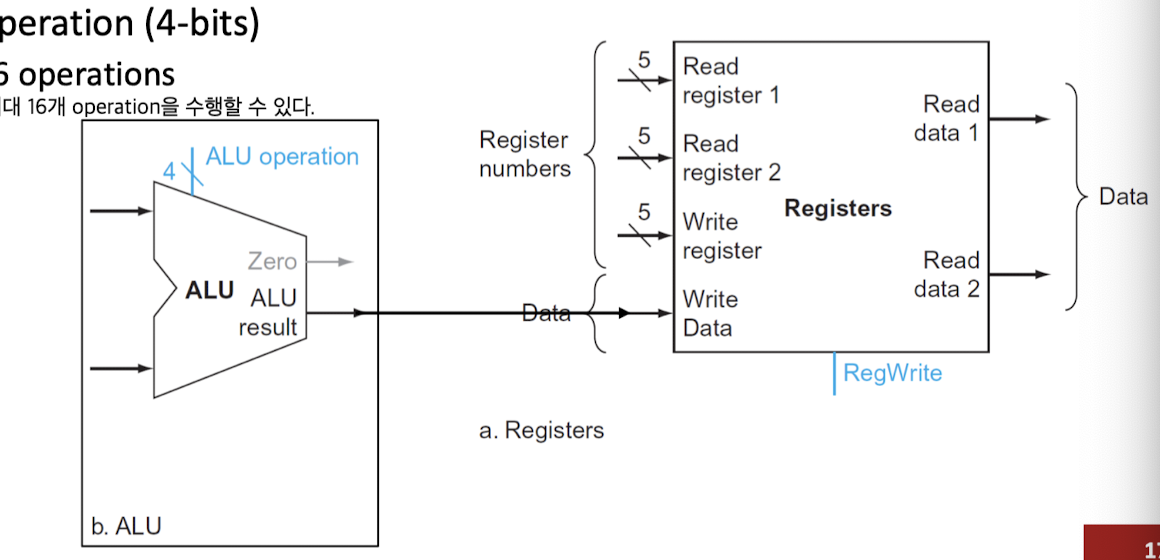

ALU

Input

  • two 32-bit inputs

ouput

  • 1-bit signal -> if result is zero
  • 레지스터의 write data(32bits)

ALU operation(4-bits)

  • 16 operations -> 16가지의 operations

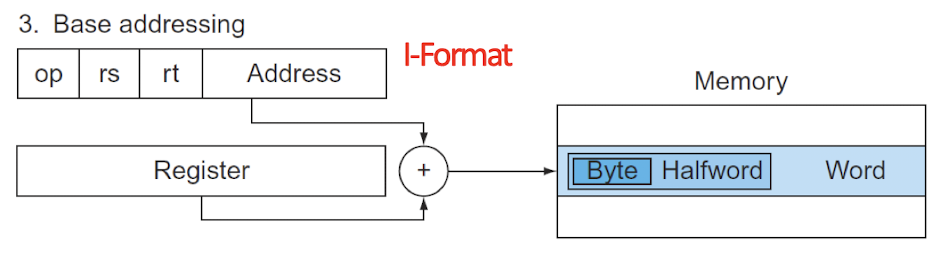

Building Datapath (I-format) - Load/Store

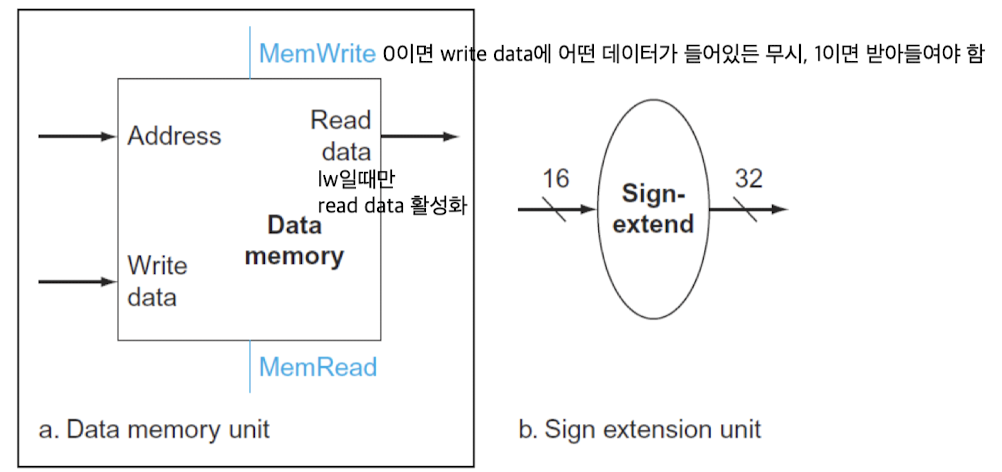

Data memory

Input

  • Address & Write data

Output

  • Address에 위치한 read data

Read & Write controls는 별개

  • Register file과 달리 datamemory는 read signal이 필요 -> 유효하지 않은 주소의 reading value문제를 일으킬 수 있음





Sign extension unit

  • 16bits의 인풋(signed offset)과 32bit-base register를 더하기 위해 필요한 과정
  • 16bits의 offset32bit로 변환 -> ex) 1111 -> 0000 1111(X) -> 1111 1111(O)

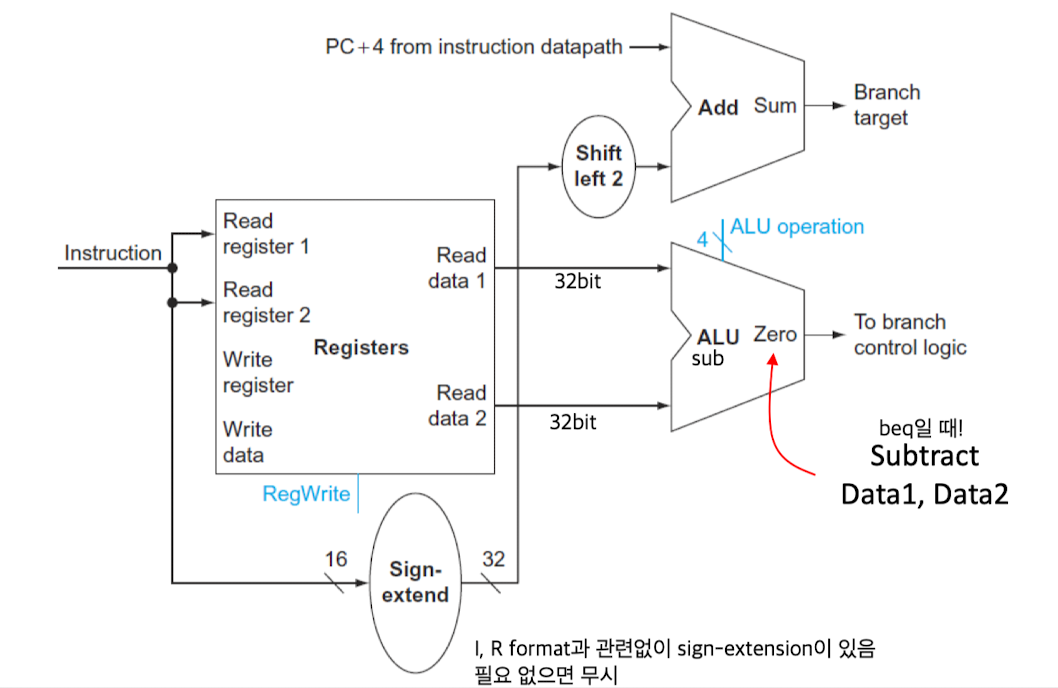

Building Datapath (I-format) - Branch(beq)

beq $t1, $t2, offset



  • ALU: branch condition을 평가하기 위해 사용
  • Adder: ouput -> branch target
  • Branch 변위: (PC + 4) + 320bits (16bits에서 sign extend된 상태) + sll 2-bits
