[컴파일러] Chapter 2. Lexical Analysis

경희대학교 허선영 교수님의 컴파일러 수업을 기반으로 정리한 글입니다.



1. Front-end Compilation

• source program -> target program 번역 과정에는 IR(Intermediate Representation)이라는 중간 언어 번역 과정 존재
• Front-end Compilation: source program -> IR
  1. Lexical Analysis
  2. Syntax Analysis
  3. Semantic Analysis
  4. IR Code Generation
• Back-end Compilation: IR -> target program

2. Lexical

• 언어를 이해하는 첫 번째 step
  • words를 구분 -> the smallest unit above letters
  • ex) This is a sentence -> white space 기준 token 단위로 분리
• stream of characters로부터 stream of names, keywords, and punctuation marks 생성

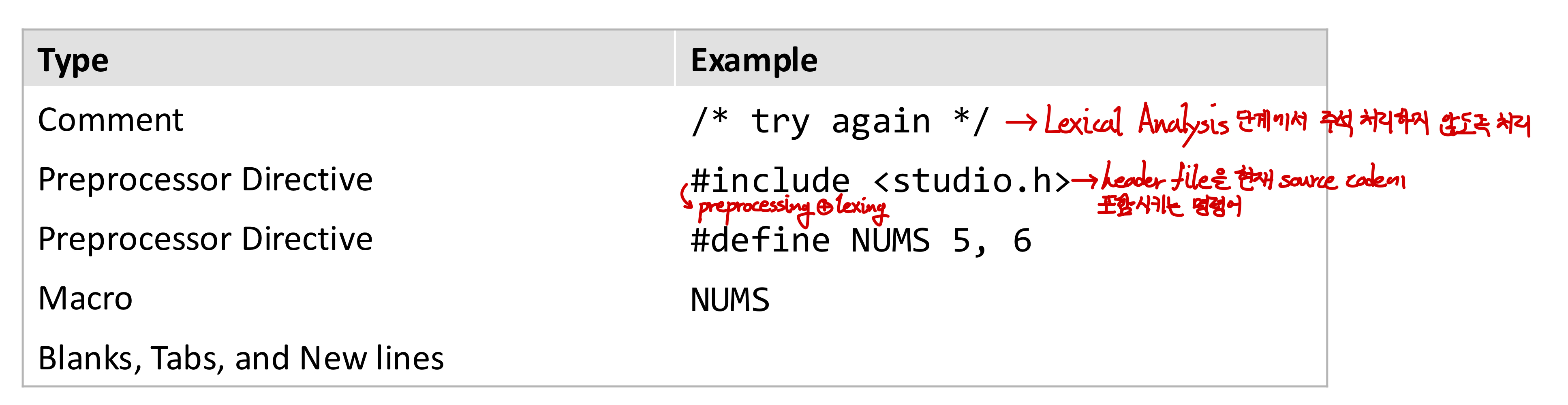

• tokens 사이에 존재하는 white space와 comments(주석) 제외

2. 1. Lexical Token

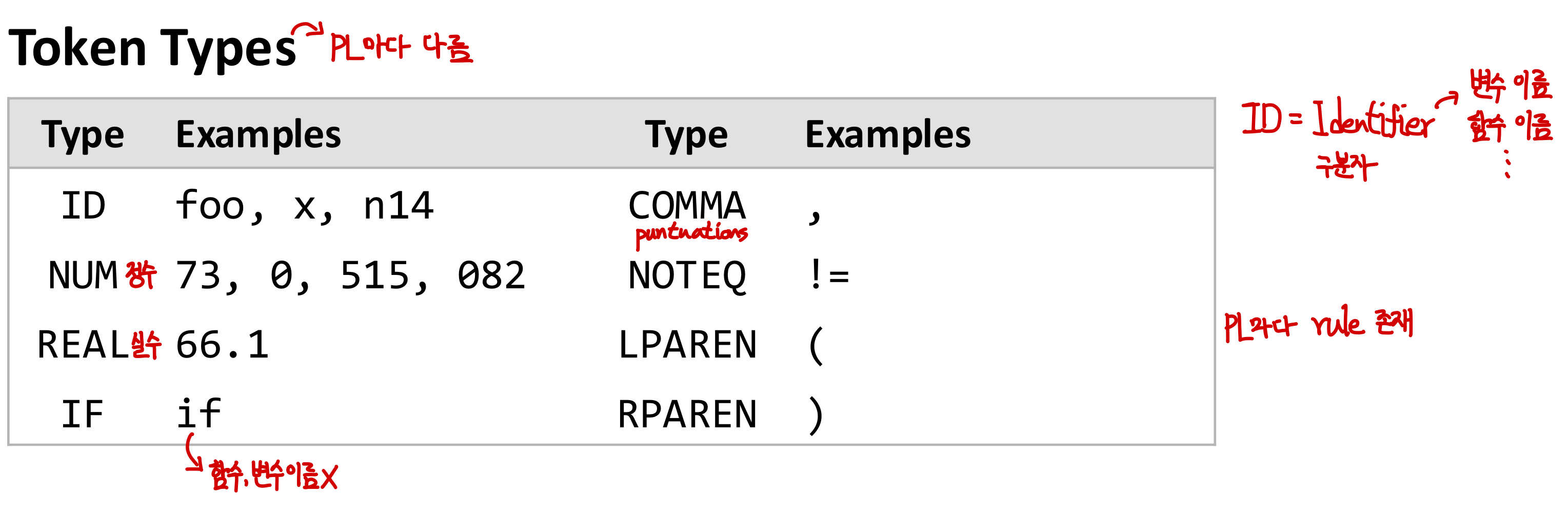

• Token: unit으로 취급되는 sequence of characters

• some tokens have associated semantic information
  • ID, NUM, REAL -> 추가적인 정보 저장 필요
  • num1이라는 이름의 NUM 변수 -> num1이 어떤 값을 내포하고 있는지 추가적으로 정보 필요
  • 반면 punctuation mark(,)는 그 자체로 의미 파악 가능
• reserved words cannot be used as identifiers(e.g., IF, VOID, RETURN)

https://en.wikipedia.org/wiki/C_preprocessor

2.2. Lexical Analyzer

• Lexical Analyzer(Lexer): lexical analysis를 수행하는 프로그램
• compilation의 first phase

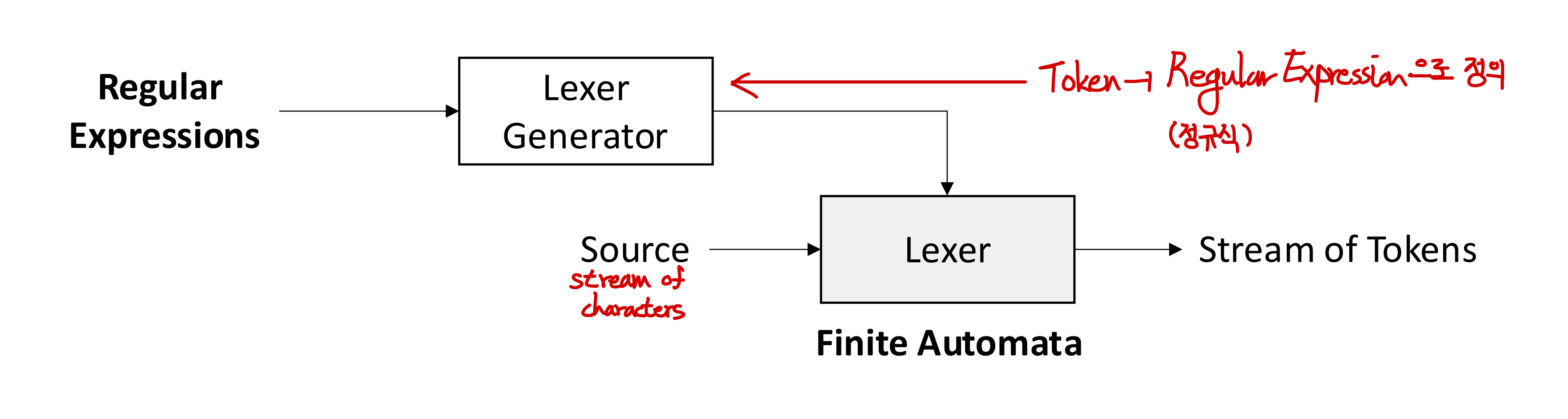

• how to implement a Lexer?
  • write lexer from scartch
  • use lexical analyzer generator

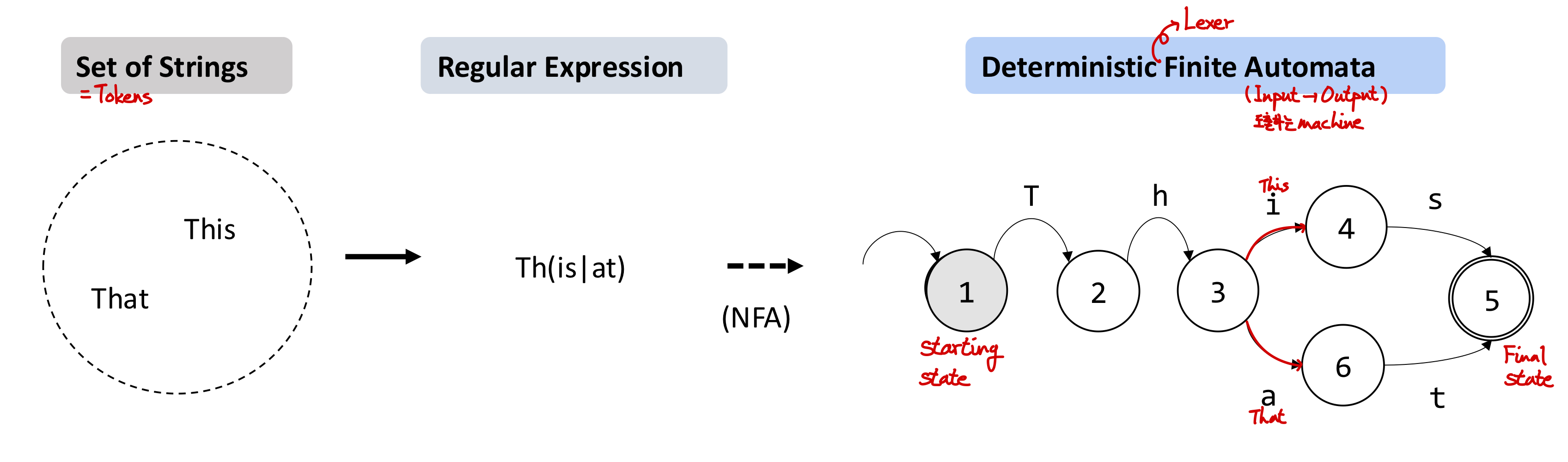

1. each lexical token을 regular expressions라는 formal한 언어로 정의
2. generator는 전달받은 regular expressions를 deterministic finite automata로 변환

• automata?: input이 들어오면 output을 내는 machine, 해당 표현 방식 중 dfa 존재

Automata
- automata theory: 계산 능력이 있는 추상 기계와 그 기계를 이용해서 풀 수 있는 문제들을 연구하는 컴퓨터과학의 분야
-> 여기서 abstract machine을 automata 또는 automaton이라 부름

Deterministic Finite Automata(DFA)
- 각 symbol에 대해서 유일한 상태 변화를 취하는 특징을 가짐
- Deterministic -> 계산의 유일함

출처:
https://ko.wikipedia.org/wiki/%EA%B2%B0%EC%A0%95%EB%A1%A0%EC%A0%81_%EC%9C%A0%ED%95%9C_%EC%83%81%ED%83%9C_%EA%B8%B0%EA%B3%84
https://ko.wikipedia.org/wiki/%EC%98%A4%ED%86%A0%EB%A7%88%ED%83%80_%EC%9D%B4%EB%A1%A0

오토마타 이론 - 위키백과, 우리 모두의 백과사전



3. Regular Expression

• Language: A set of strings
• String: 유한한 알파벳에서 선택한 symbols의 유한한 sequence -> regular expression으로 stirng을 단어로 표현 가능
  • symbols의 ex) ASCII
• Regular Expression: 문자열들의 집합을 표현하는 방식

 3.1. Basic Notations

• symbol: 하나의 알파벳을 의미

  • a -> { a }
  • 1 -> { 1 }
• Epsilon ϵ: empty string을 의미
  • ϵ -> { }
• Alternation M | N: M or N, 즉 M과 N의 합집합을 의미
  • a | b -> { a, b }
• Concatenation MN: M과 N의 concatenated 집합

  • ( a | b )( a | c ) -> { aa, ac, ba, bc }
  • Th( is | at ) = { This | That }
• Repetition M* (kleene closure): M 집합에 속하는 모든 strings를 반복 조합해서 나올 수 있는 모든 집합 -> infinite
  • ( a | b )* -> { ϵ, a, b, aa, ab, ba, bb, aaa, aab, ... }

3.2. Additional Notations

• [ abcd ] : ( a | b | c | d )
• [ b - g ] : [ bcdefg ]
• [ b-gM-Qkr ] : [ bcdefgMNOPQkr ]
• M? : ( M | ϵ )
  • a?b : ( a | ϵ )b = { ab, b }
• M+ : MM*
• "a.+*" : 문자열을 인용

3.2. Examples

• ( 0 | 1 )* : Binary numbers -> { ϵ, 0, 01, 10, ... }
• ( a | b )*aa( a | b )* : { aa, aab, baa, aaa, ... }
  • aa가 ( a | b )* 사이에 들어가는 이유? -> ( a | b )*aa의 경우 aa가 뒤에 붙어야 한다는 제한이 있지만, ( a | b )*aa( a | b )*의 경우 aa 위치에 제한이 없음
• Lexical tokens

Token Type	Regular Expression
IF	if
ID	- [ a - z ][ a-z0-9 ] - 대문자 허용하는 경우: [ a - zA - Z ][ a - zA - Z0 - 9 ]*
NUM	- [ 0 - 9 ]+ -> { 0, 01, 10, 20, 030, ... } - 앞에 0이 나오는 경우 제외 -> 0 | [ 1 - 9 ][ 0 - 9 ]* - 단독으로 0인 경우를 제외한 0이 나오는 경우 모두 제외
REAL	([ 0 - 9 ]+"."[ 0 - 9 ]*) | ([ 0 - 9 ]*"."[ 0 - 9 ]+) - ([ 0 - 9 ]+"."[ 0 - 9 ]*): 소수점 뒤 숫자가 존재하지 않을 수도 있음 -> 123. - ([ 0 - 9 ]*"."[ 0 - 9 ]+): 소수점 앞 숫자가 존재하지 않을 수도 있음 -> .456 - .만 존재하는 경우를 제외한 모든 경우의 수 존재

• regular expression으로 표현 불가능한 language 존재
  • String of a's and b's where are more a's than b's
  • { aab, aaab, abaa, ... } -> RE 표현 불가



4. Finite Automata

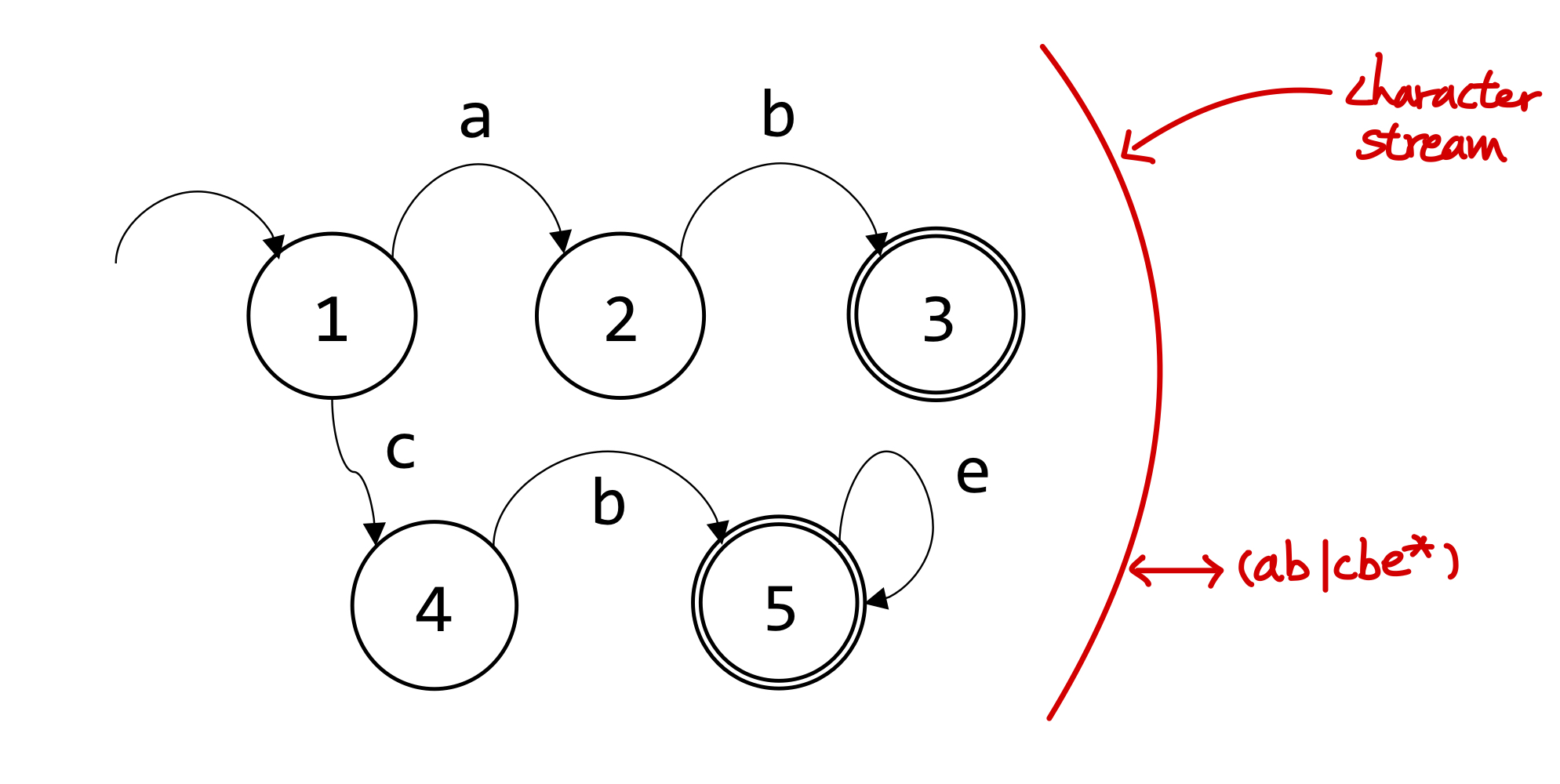

• Finite Automata: limited memory를 가진 automata
• Finite number of states
  • A start state
  • One or more final states
• edge -> labeled with a single symbol

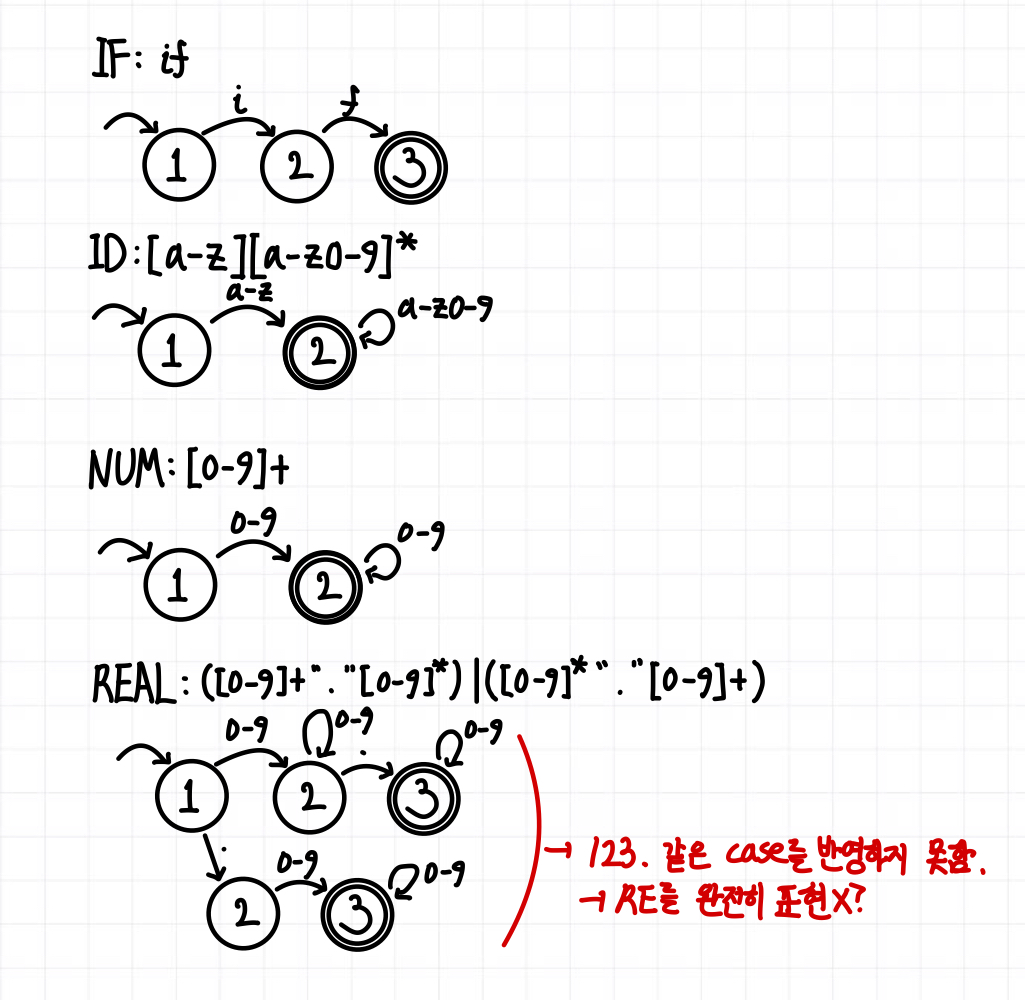

4.1. Deterministic Finite Automata

• Deterministic Finite Automata(DFA)
  • 각 symbol에 대해서 유일한 상태 변화를 취하는 특징을 가짐
  • Deterministic -> 계산의 유일함

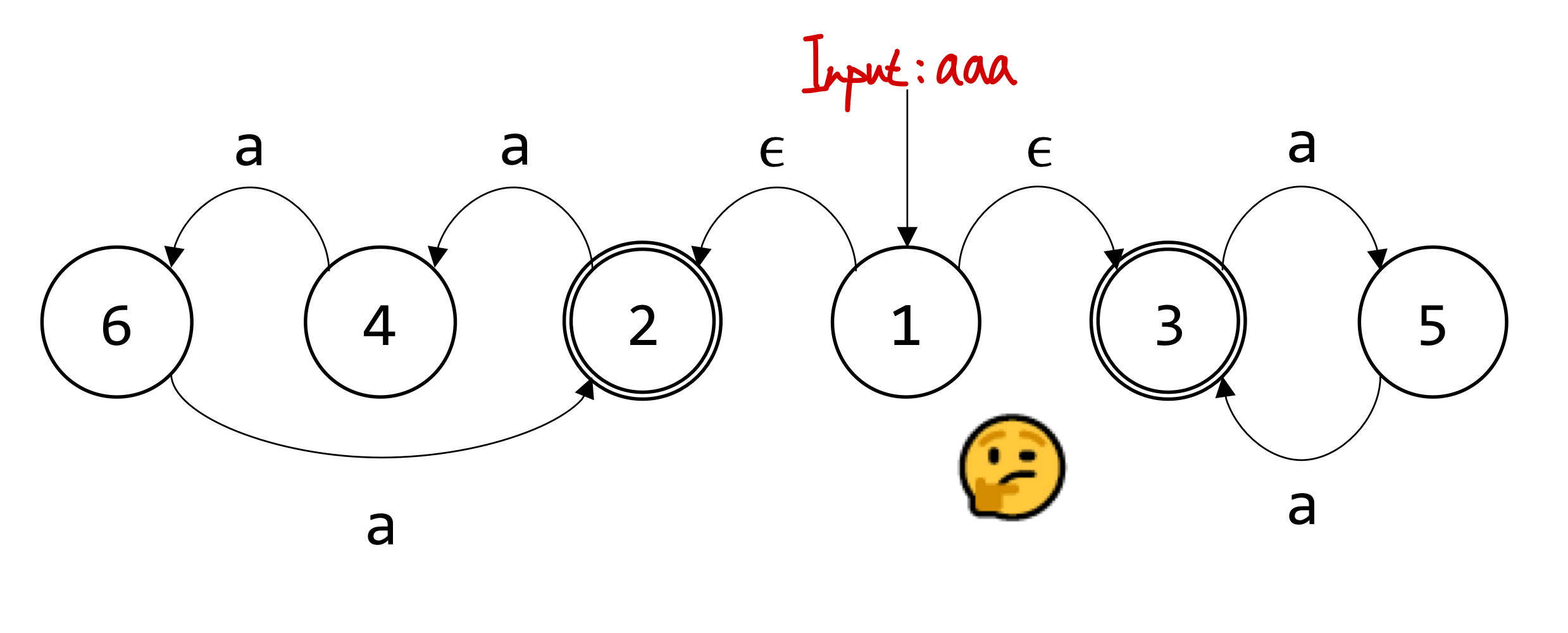

4.2. Nondeterministic Finite Automata

• NFA
  • node를 떠나는 edges 같은 label로 설정 가능
  • ϵ  label 설정 가능
• RE에서 직접적으로 DFA로 변환하는 과정은 어려울 수 있다. -> 따라서 RE에서 NFA로의 변환 과정을 거치고, 이후 DFA로 변환하는 것이 일반적

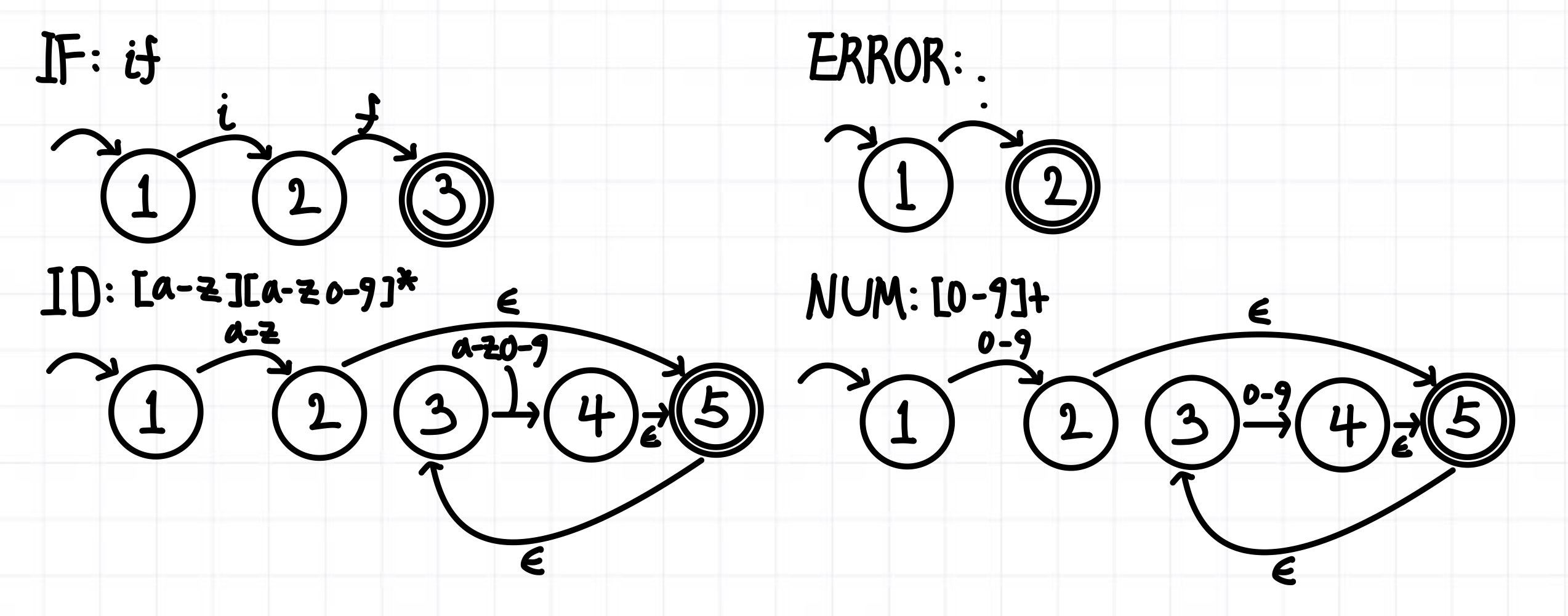

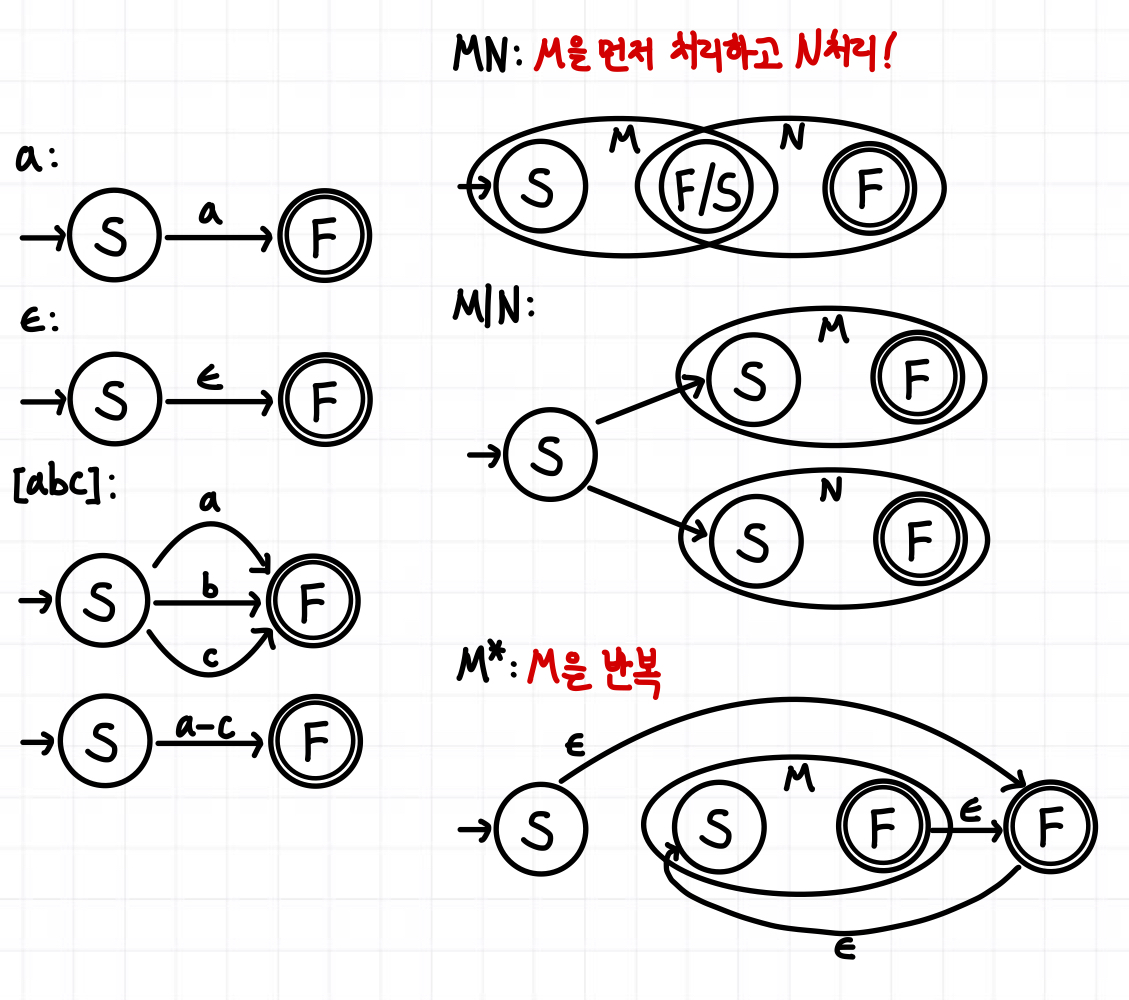

- Converting RE to NFA - Rules



- Converting RE to NFA - Example



- Converting NFA to DFA

• NFA는 모든 가능성을 용인하기 때문에, DFA보다 비효율적임 -> 때문에 보통 DFA로 변환하여 사용

4.3. Converting NFA to DFA

- Basic Functions

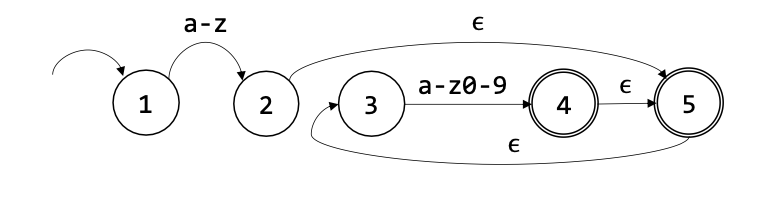

• edge(s, c): state s에서 symbol c를 따라가서 도달할 수 있는 모든 states의 집합

  • edge(1, a) = { 2 }
  • edge(2, ϵ) = { 5 }

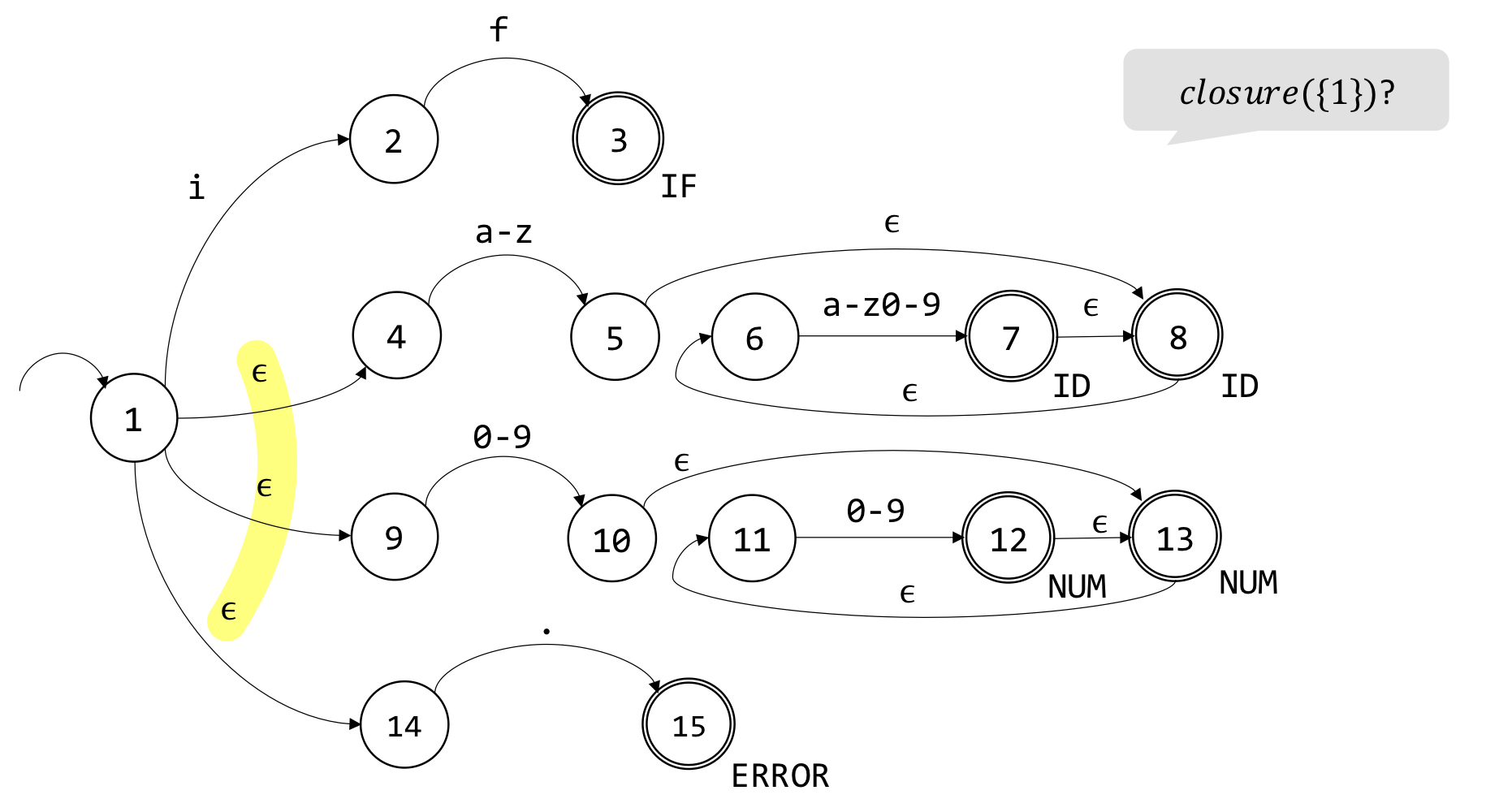

• closure(S): states의 집합 S에 속하는 모든 states로부터, 해당 inputs를 소모하지 않고 도달할 수 있는 모든 NFA의 states의 집합(= ϵ만으로 도달할 수 있는 모든 states의 집합)
  • closure({1}) = {1} -> 1번 state로부터 epsilon을 소모하지 않고 이동 가능한 states는 X
  • closure({2}) = {2, 3, 5}
  • closure({1, 4}) = {1, 3, 4, 5}
• DFAedge(d, c): d로부터 시작해서, symbol c와 ϵ만을 소모해서 도달할 수 있는 모든 NFA states의 집합(edge를 사용해서 c로 갈 수 있는 states를 구하고, closure를 통해서 그 edges로부터 갈 수 있는 모든 states의 집합을 얻을 수 있음)
  • 𝐷𝐹𝐴𝑒𝑑𝑔𝑒( 𝑑, 𝑐 )= 𝑐𝑙𝑜𝑠𝑢𝑟𝑒(∪𝑠∈𝑑 𝑒𝑑𝑔𝑒 𝑠, 𝑐 )
  • DFAedge({1}, a) = {2, 3, 5}

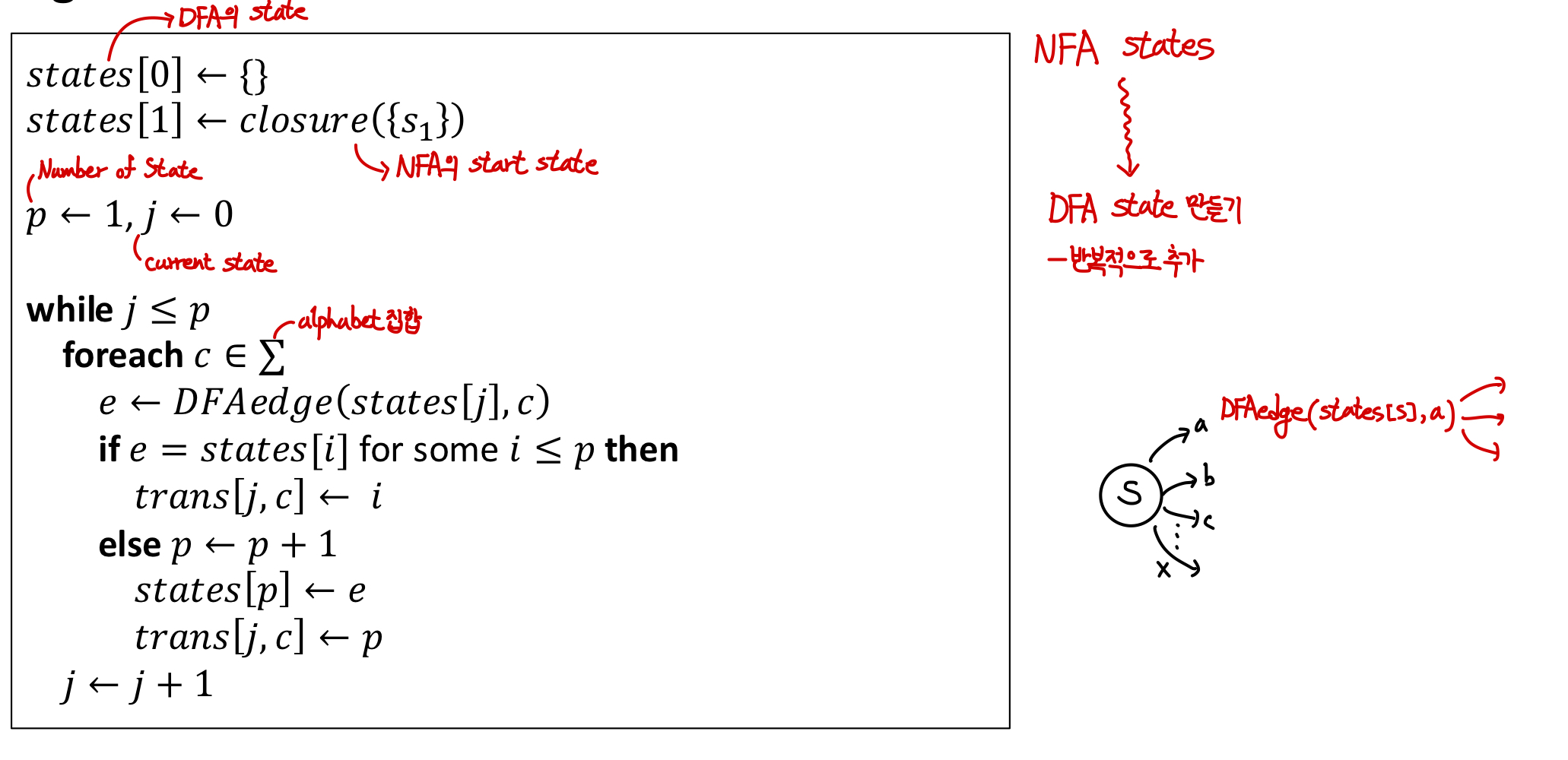

- Algorithm

• 하나의 state에 대해서 모든 symbols(characters)를 확인하고, 해당 state에 대해서 모든 transition을 확인했기 때문에, 다음 state로 넘어가서 확인

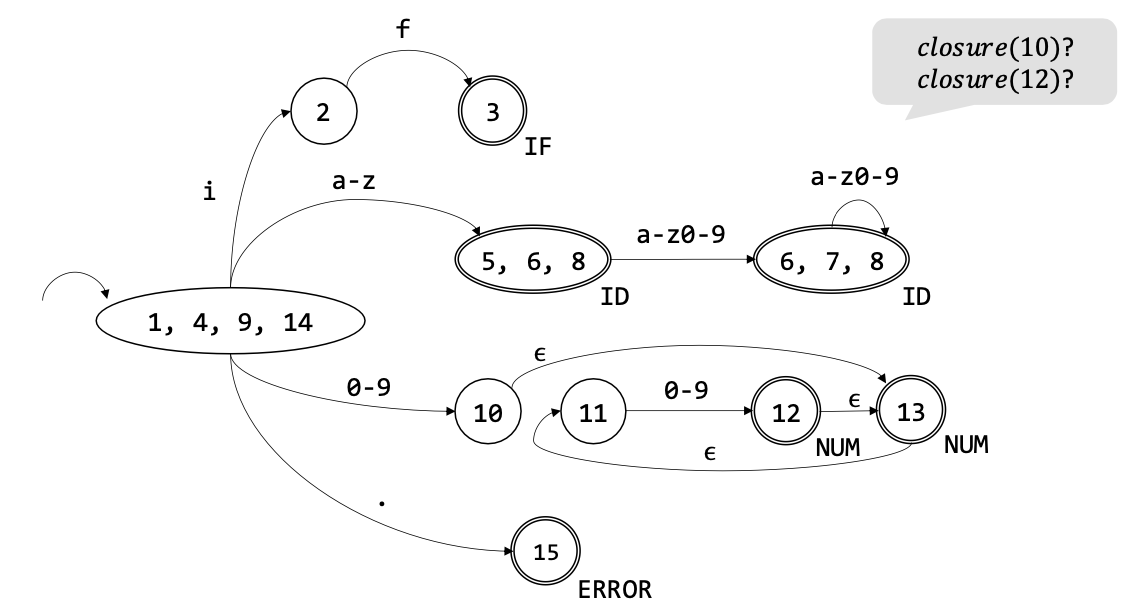

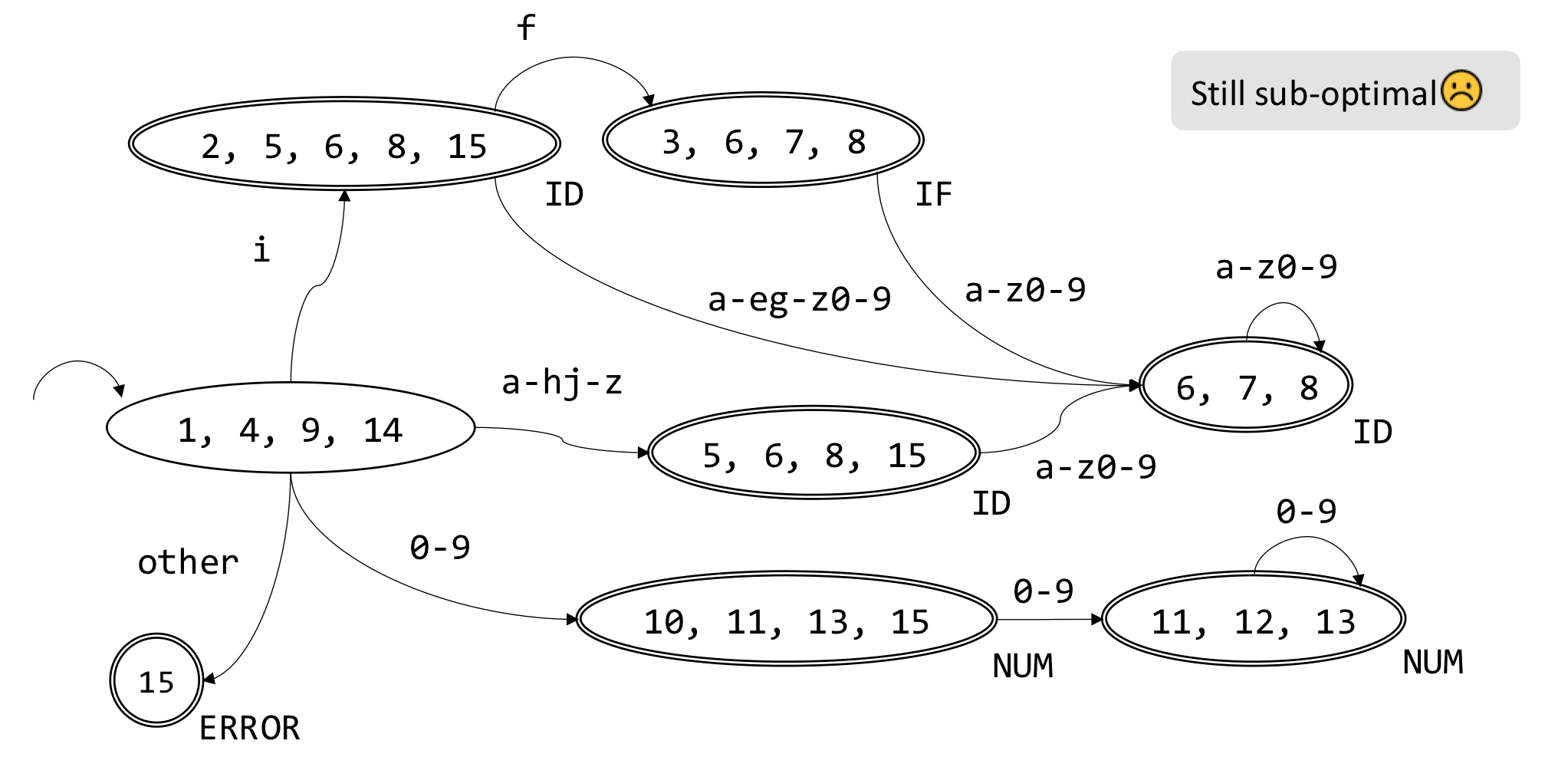

- Example

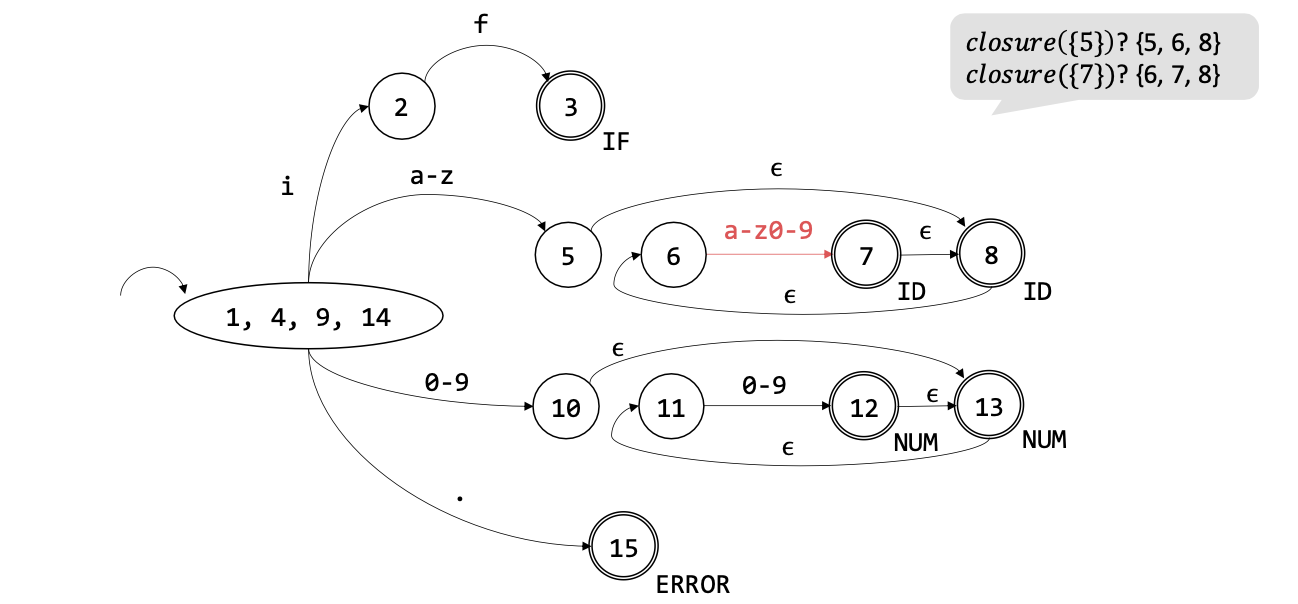

-> closure({1})을 통해서 starting state를 구함

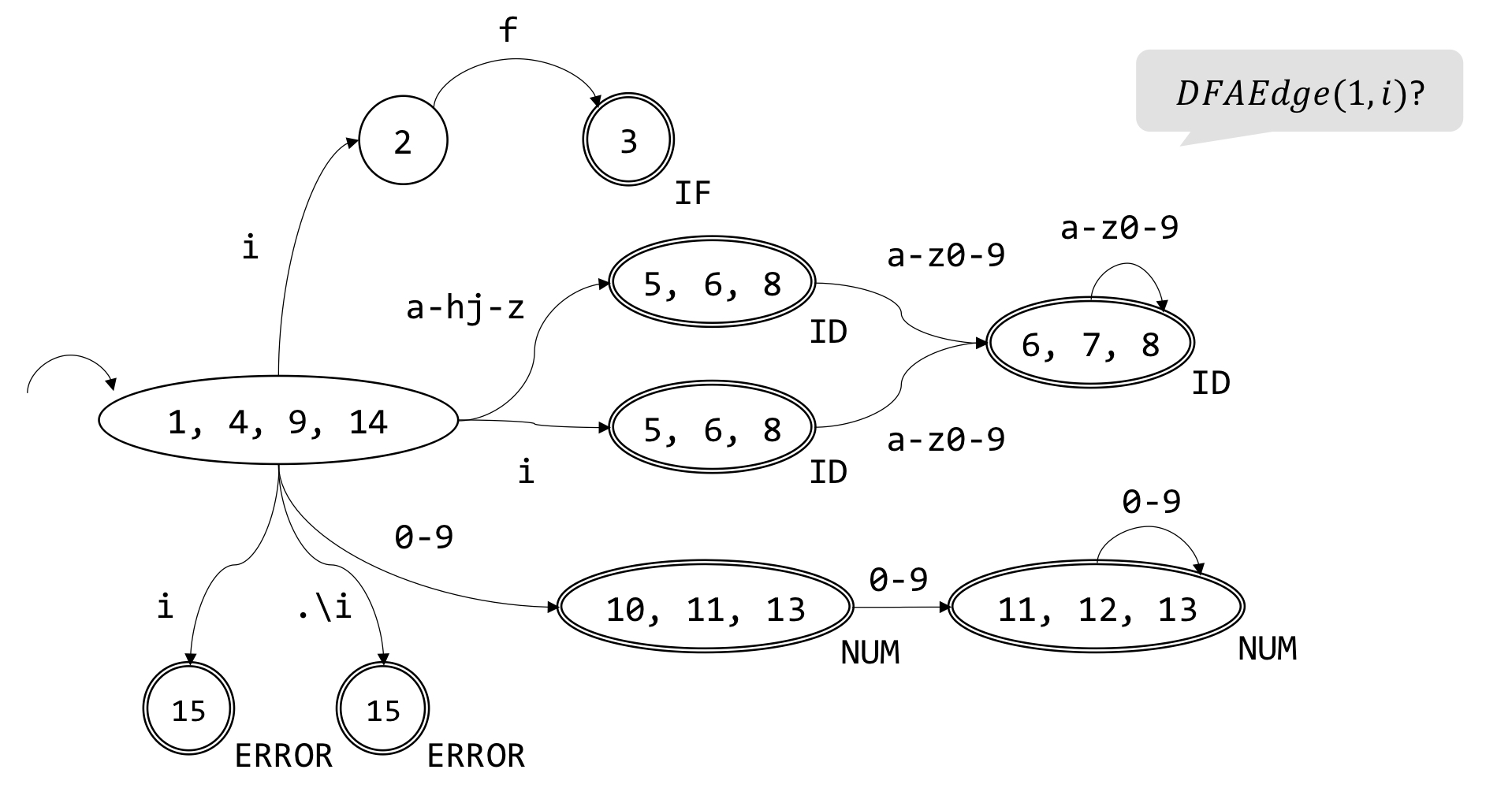

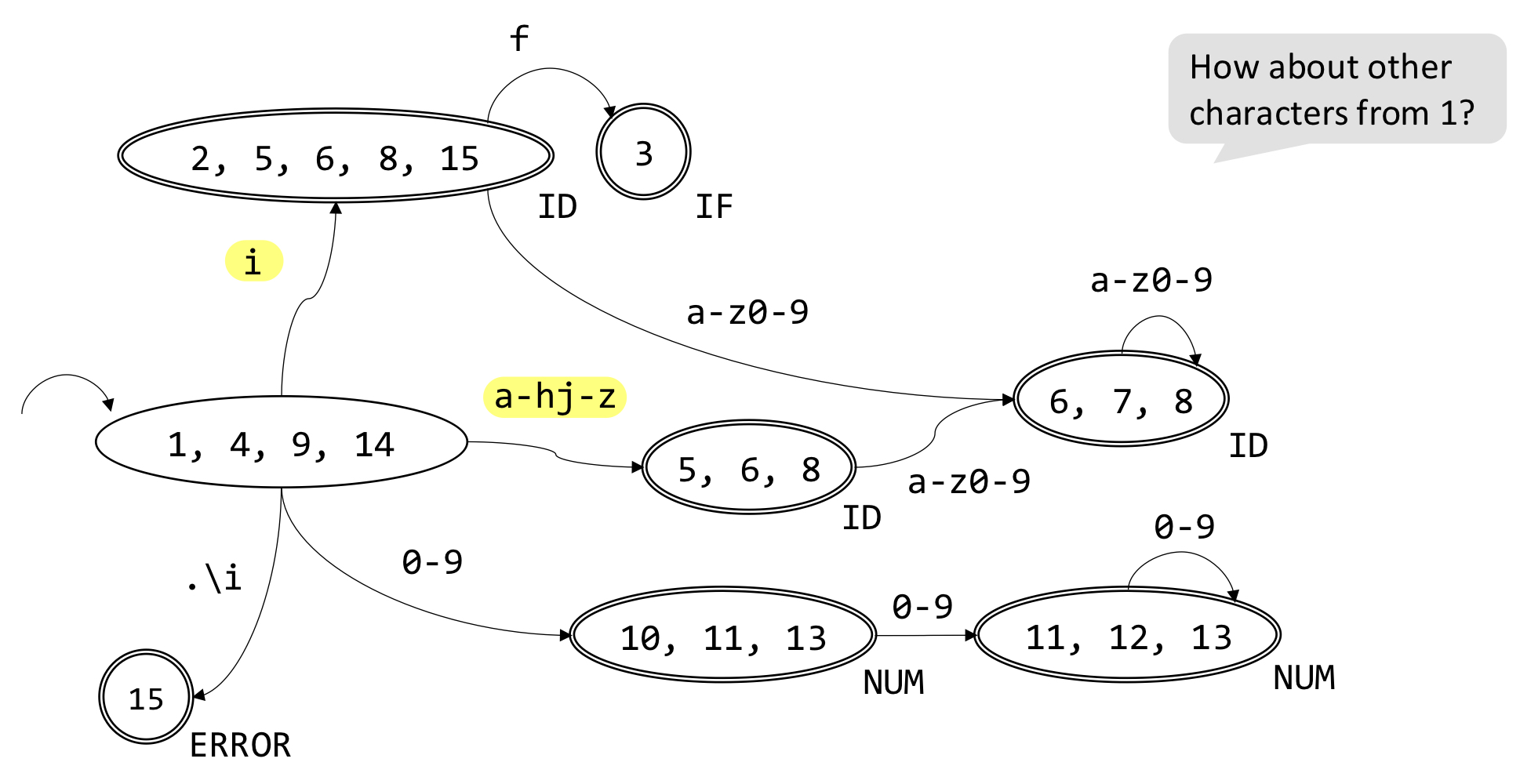

-> symbol i에 대해서 start state로부터 i, a-z, error로 각각 향할 수 있음

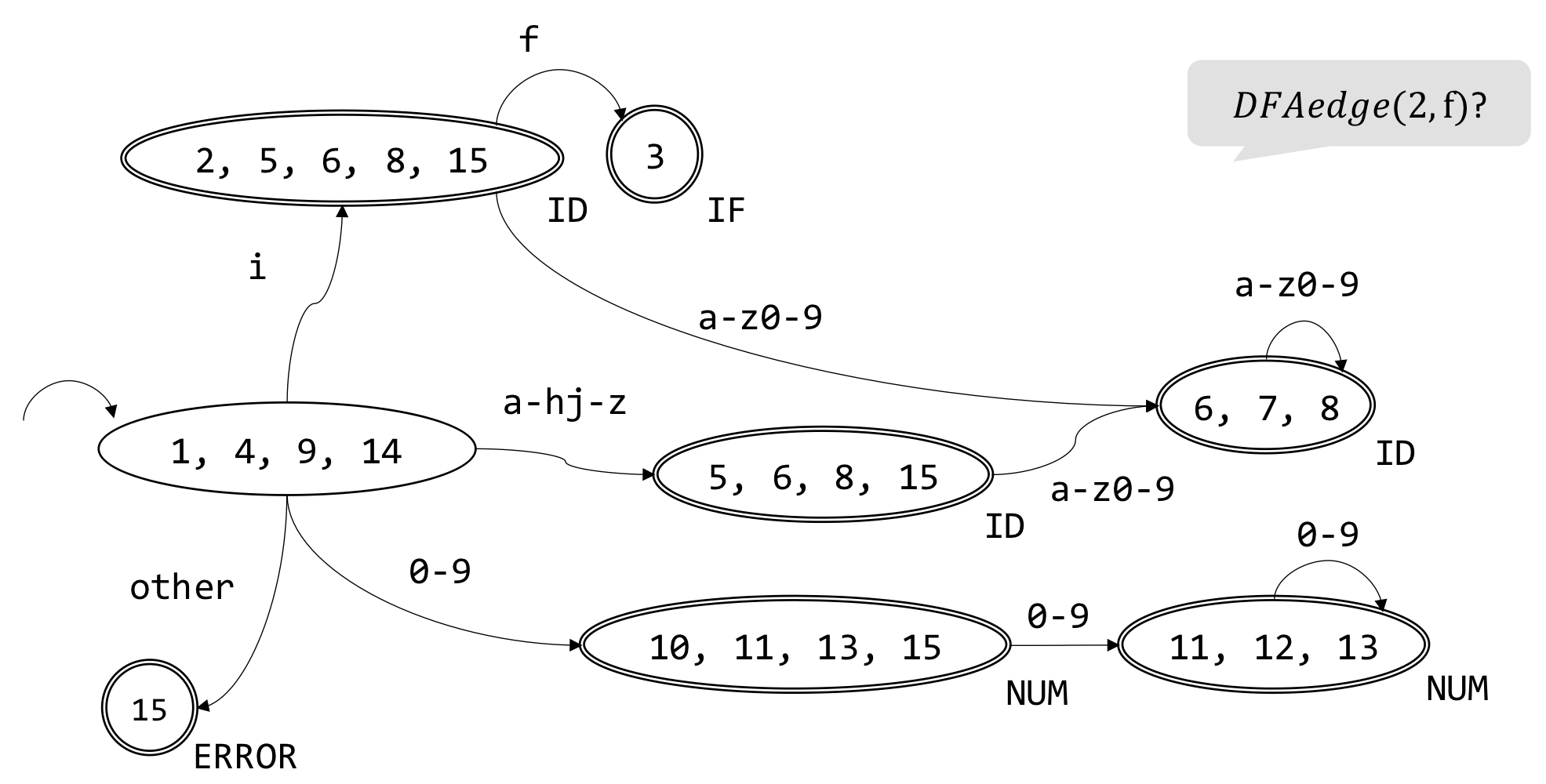

• states s1 and s2 are equivalent

-> 최적화를 통해서 DFA로의 변환을 쉽게 만들 수 있음

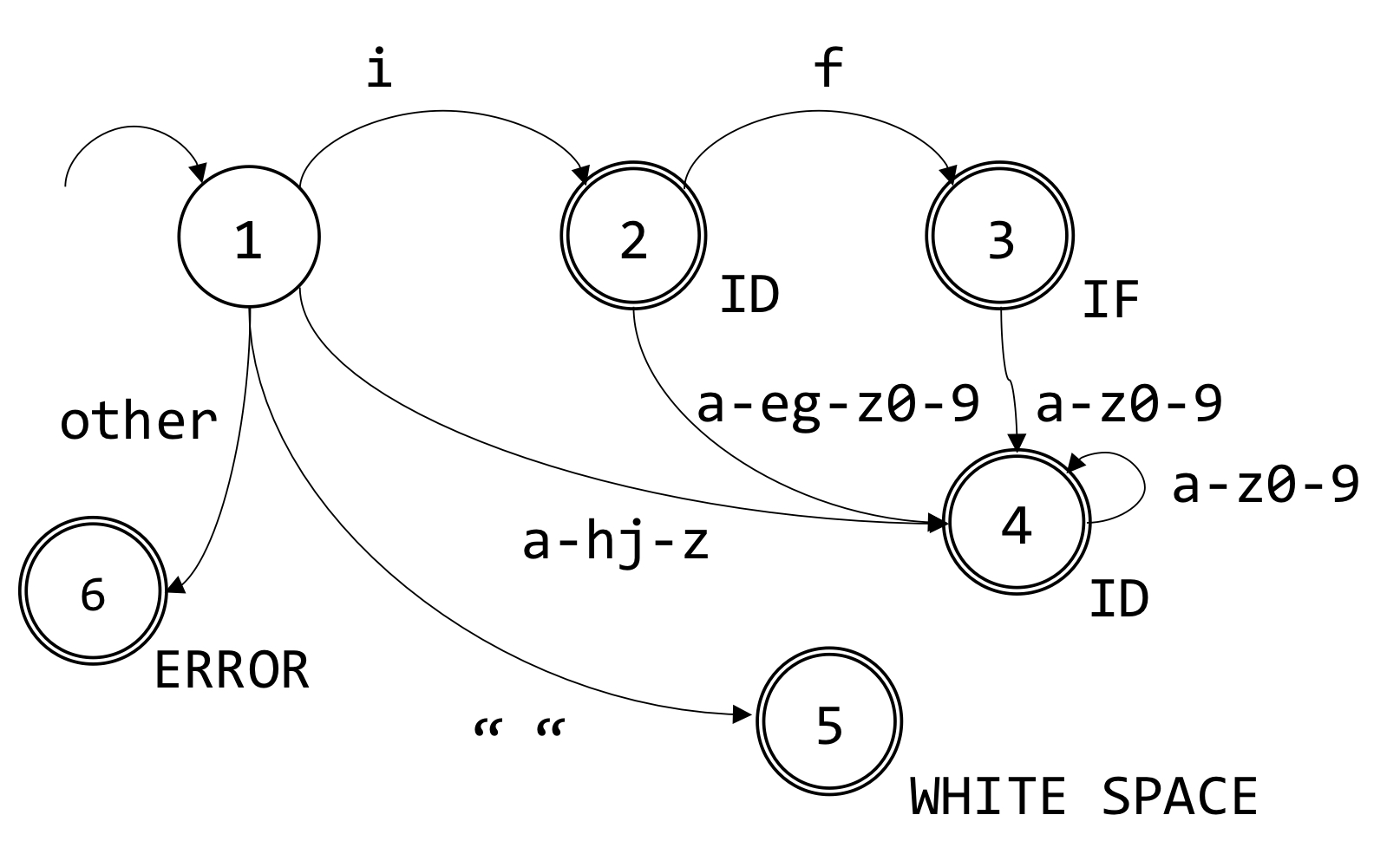

-> 최적화 적용

- Rule Disambiguation

• "if8"은 if와 8로 나눌 것인지, if8로 생각할 것인지 애매한 부분 존재

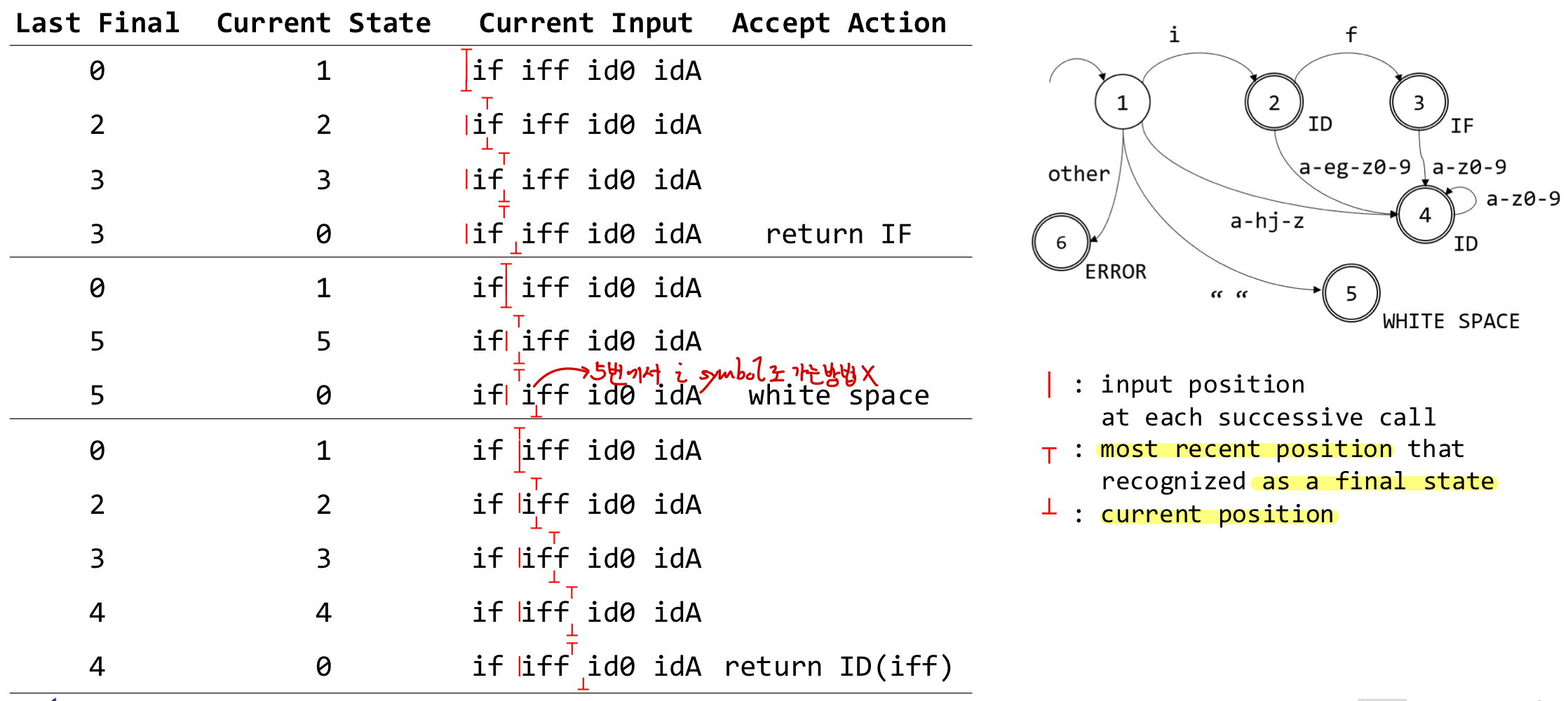

• Longest Match: regular expression과 match되는 longest initial substring of input이 다음 토큰으로 선택됨
  • if8 matches ID("if8"), not iF() and NUM(8)
  • 가장 최근 매칭된 final state(token)을 저장
  • 끝까지 렉싱을 시도하다가 실패하면, 다시 그 마지막 토큰으로 돌아옴
• Rule Priority: rules 간에 우선순위 적용
  • if 키워드를 ID("if")가 아닌 IF()로 매칭하고 싶을 때, 우선순위 설정 가능

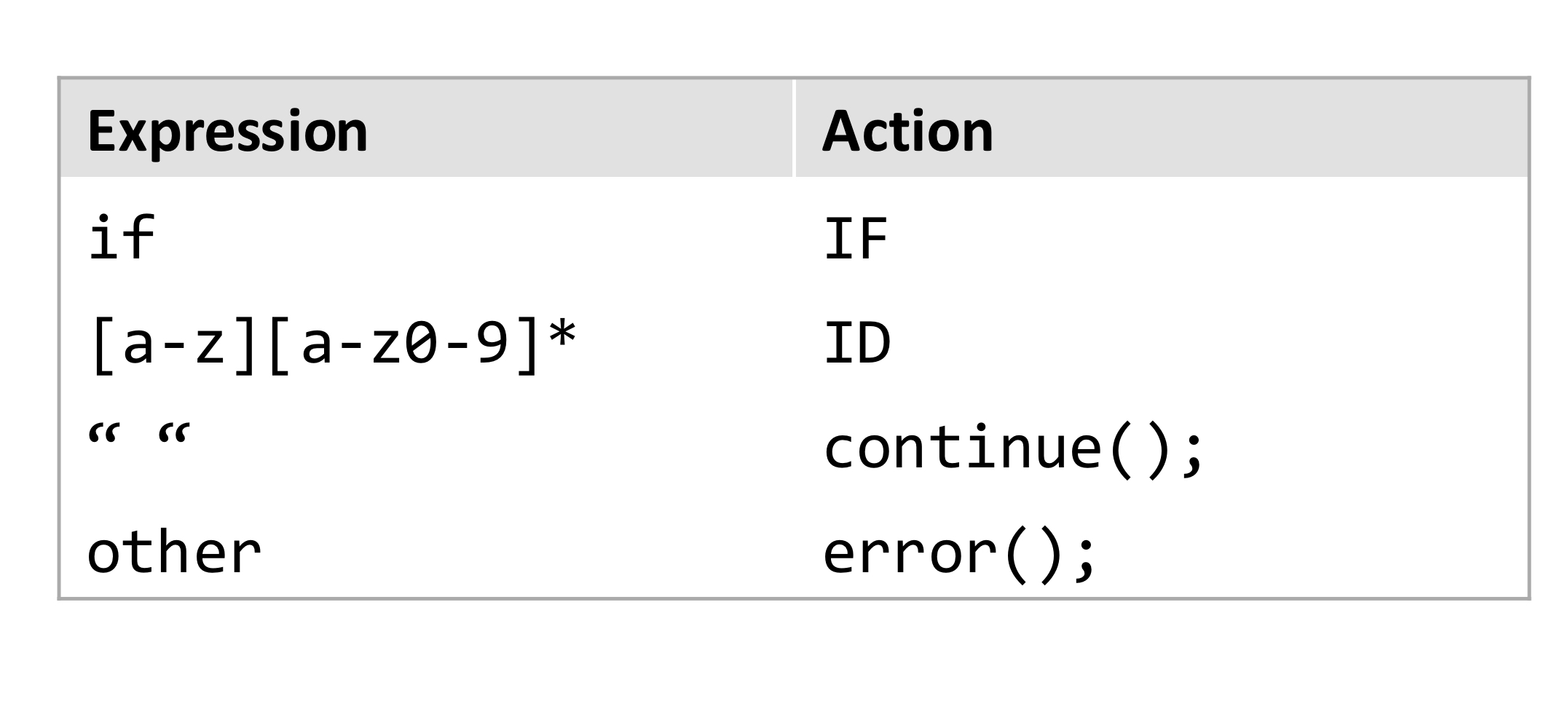

5. How Does Lexer Work?

-> final state에 도달했을 때, 정해진 action을 수행

- IF: if라는 토큰을 생성

- ID: id라는 토큰을 생성

- continue(): 무시하고 계속 수행

- error(): 에러 발생





6. Real-world Lexer Generators

• DFA를 만드는 과정 필요 X
• 그저 Regular Expression을 정의해놓고, 그에 해당하는 Actions만 잘 구현하면 됨

---

참고자료

• Appel, Andrew W. 저자(글), Cambridge University Press · 2004년 07월 08일
