[네이버 부스트 코스] 3. Sementic Segmentation & Object Detection(1)

Sementic Segmentation과 Object Detection의 개념을 정확히 이해하고,
대표적으로 사용되는 모델에 대해서 알아보자.



본 게시물은 네이버 부스트 캠프 cv 강의(https://www.boostcourse.org/ai340/joinLectures/369545)를 기반으로 작성된 게시물입니다.



Sementic Segmentation

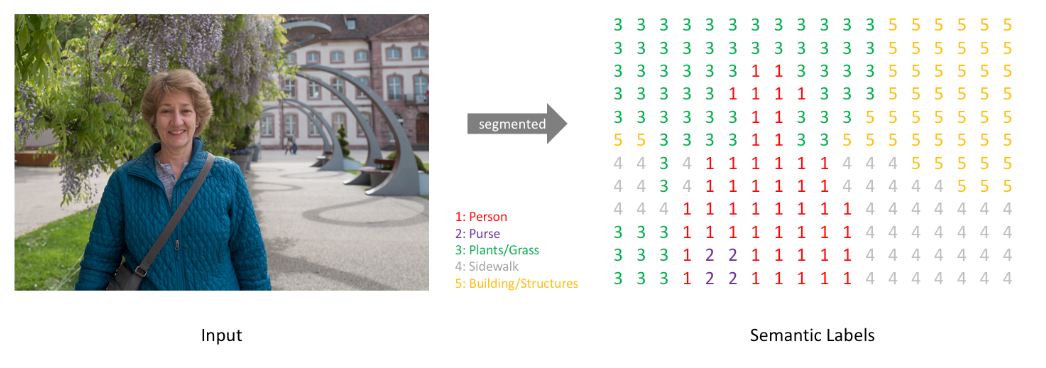

• Sementic Segmentation(의미적 분할): Input으로 주어진 image를 class에 따라 pixel 단위로 구분하는 task이다.
• 같은 class에 속하는 instance를 구별(instance segmentation)하지 않는다.

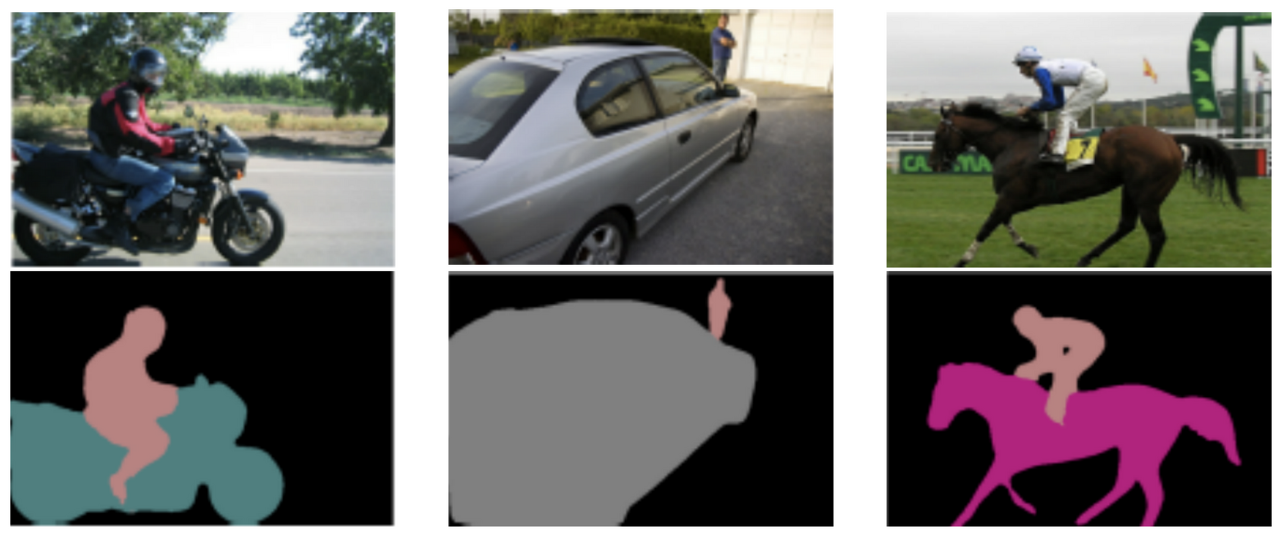

sementic segmentation



출처: https://www.jeremyjordan.me/semantic-segmentation/#dilated_convolutions

Fully Convolutional Networks(FCN)

• Sementic Segmentation을 위해 처음으로 고안된 end-to-end(입력에서 출력까지 파이프라인 네트워크 없이 한 번에 처리) 모델이다.

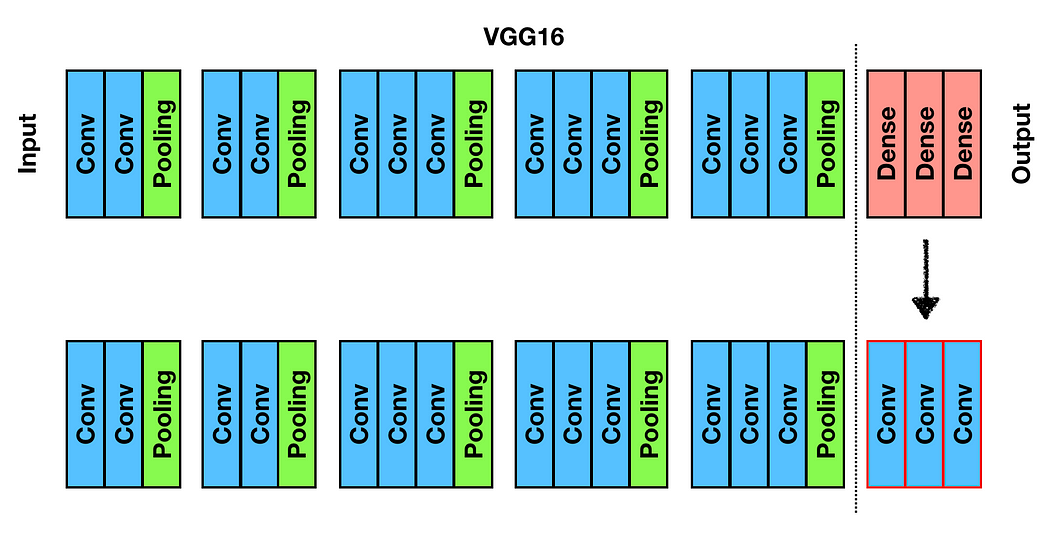

• 보통 Image Classification task를 위한 모델에서는 출력층 부분에서 fc-layers를 사용하는 것이 일반적이지만, fc-layer를 통과하면 이미지의 위치 정보가 사라지기 때문에, FCN에서는 이런 한계를 보완하기 위해 fc-layers를 모두 conv-layer로 교체(fully convolution)한다.

출처: https://www.cv-foundation.org/openaccess/content_cvpr_2015/papers/Long_Fully_Convolutional_Networks_2015_CVPR_paper.pdf

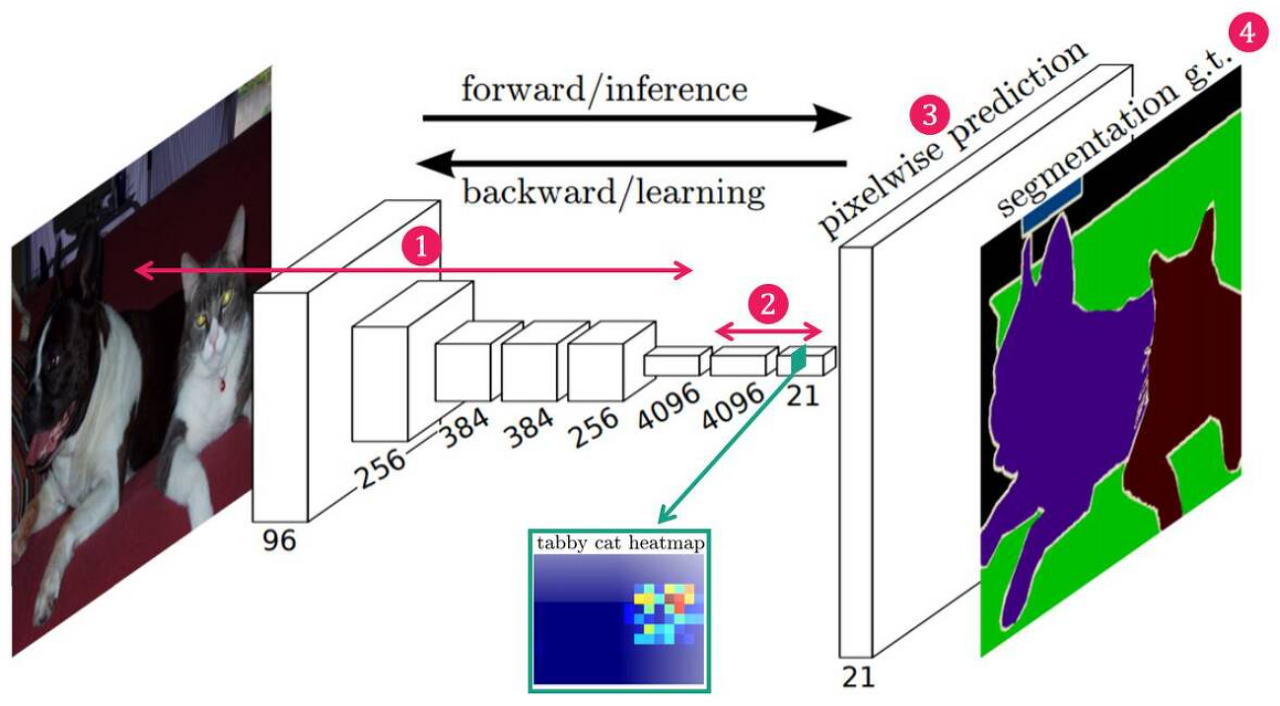

FCN의 네트워크 구조

 FCN의 네트워크 구조는 다음과 같이 크게 4가지로 나뉜다.

출처: https://www.cv-foundation.org/openaccess/content_cvpr_2015/papers/Long_Fully_Convolutional_Networks_2015_CVPR_paper.pdf



1. Convolution Layer를 통해 feature 추출
2. 1X1 convolution layer를 통하여 feature map의 채널 수를 데이터셋 객체의 개수와 동일하게 변경
3. 낮은 해상도의 heat map을 up-sampling(transposed convolution)하여 입력 이미지와 같은 크기의 map 생성
4. 최종 feature map과 라벨 feature map의 차이를 이용하여 네트워크 학습

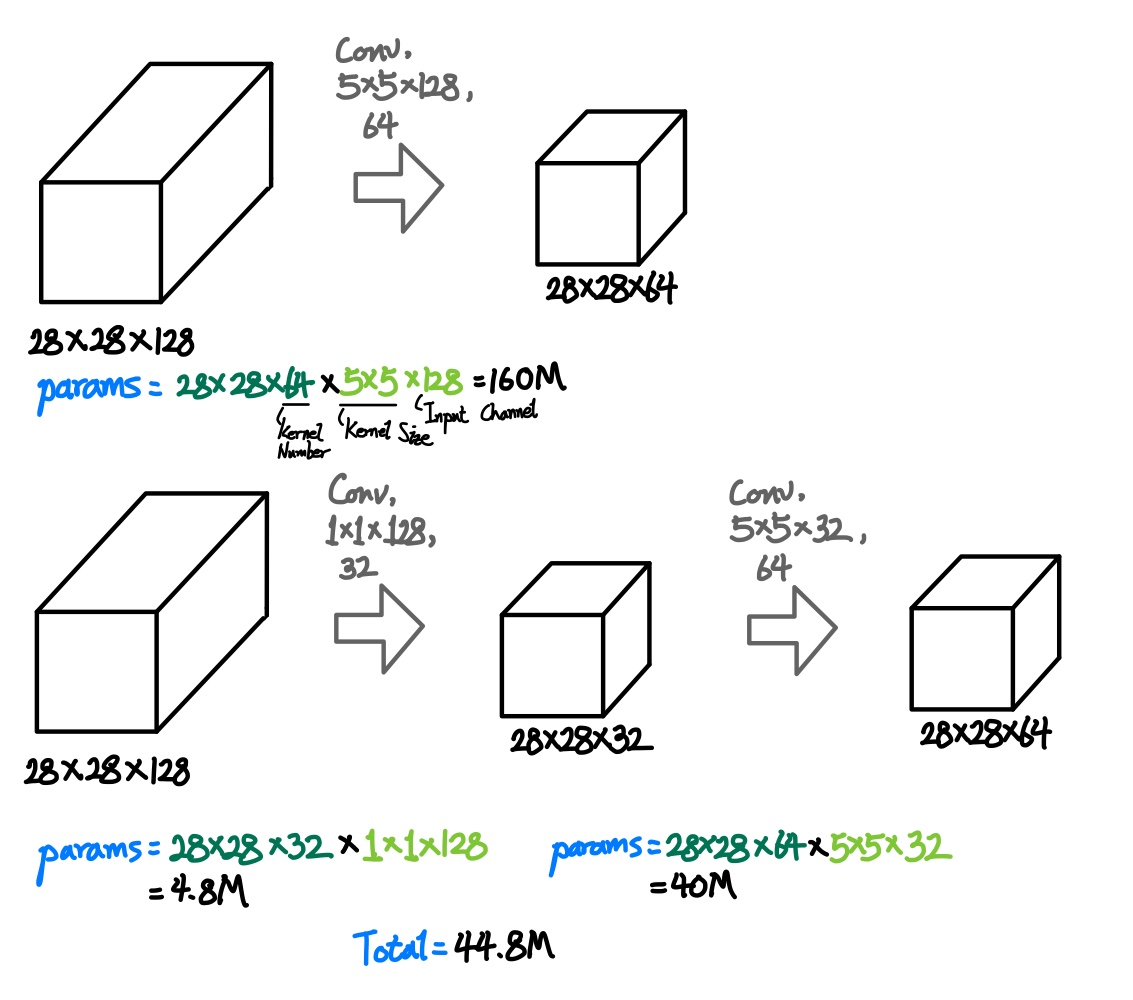

1X1 convolution

• 그냥 conv하는 것보다 1X1 conv 층을 거치는 것이 전체 파라미터 개수를 더 줄일 수 있다.
• ReLU 활성화 함수와 함께 사용되어 비선형성 추가

>> 그냥 conv했을 때 파라미터 개수가 160M이 나온 것에 비해, 1X1 convolution을 거치면 44.8로 현저히 줄어든다.

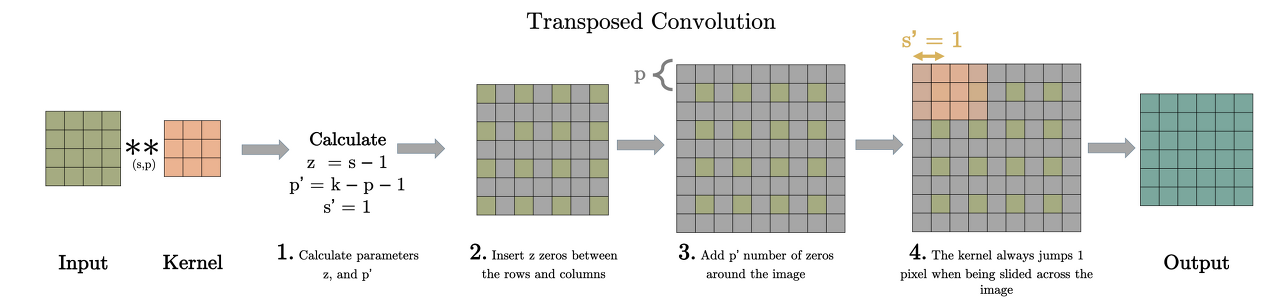

Transposed Convolution

Step 1 : parameter z, 와 p′을 계산, s와 p stride와 padding ($z=s−1 , p′=k−p−1 , s′=1$)
Step 2: input($i*i$)의 각 행과 열사이에 z 만큼의 0을 삽입. (input의 사이즈 $(2∗i−1) x (2∗i−1)$만큼 증가)
Step 3: 2에서 변형된 input에다 p′만큼의 0을 패딩
Step 4: 3까지 변형된 input에다 stride 1인 일반적인 convolution을 진행

출처: https://velog.io/@hayaseleu/Transposed-Convolutional-Layer%EC%9D%80-%EB%AC%B4%EC%97%87%EC%9D%B8%EA%B0%80

>> input의 사이즈보다 output의 사이즈를 키우는 upsampling 과정

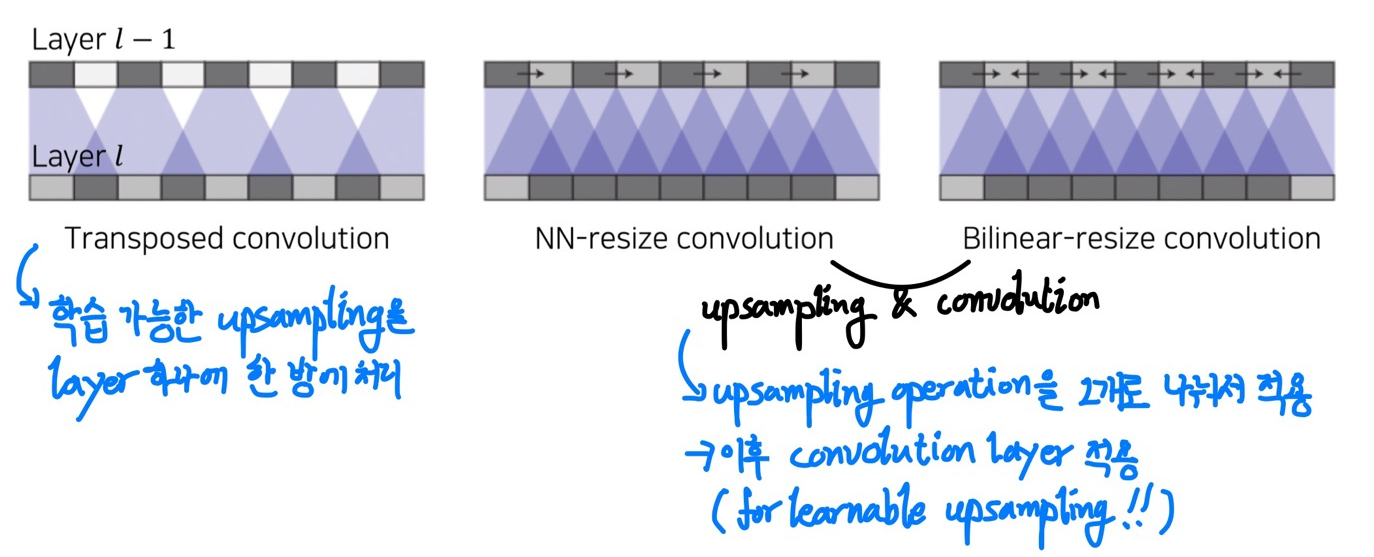

Upsampling and Convolution

• Transposed Convolution은 중첩의 문제 발생
• 이런 문제를 해결해주는 것이 Upsampling and Convolution!!

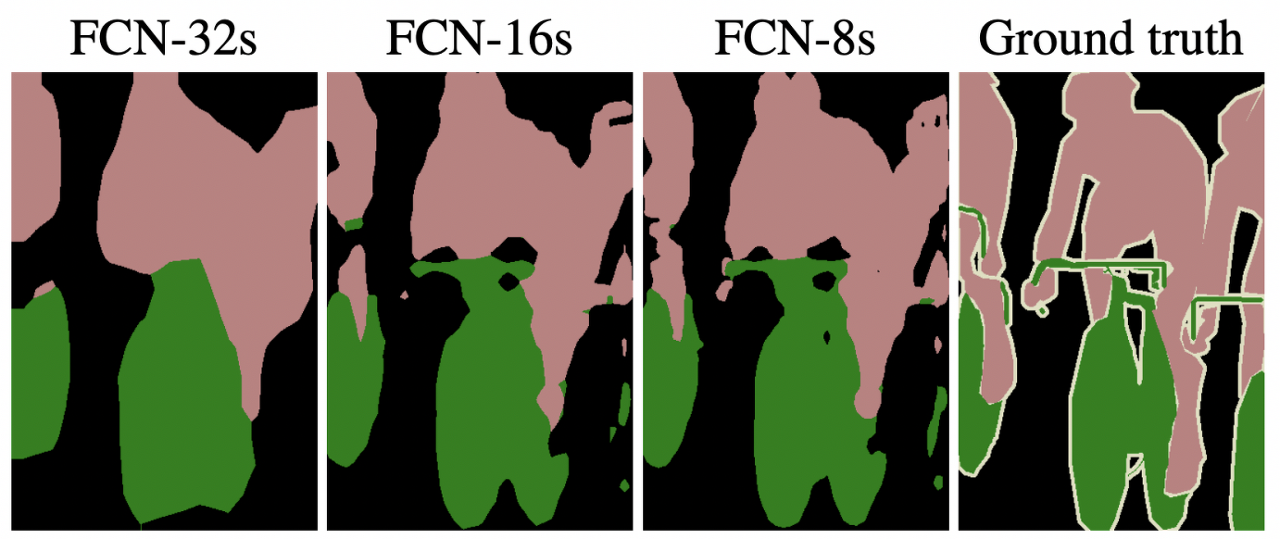

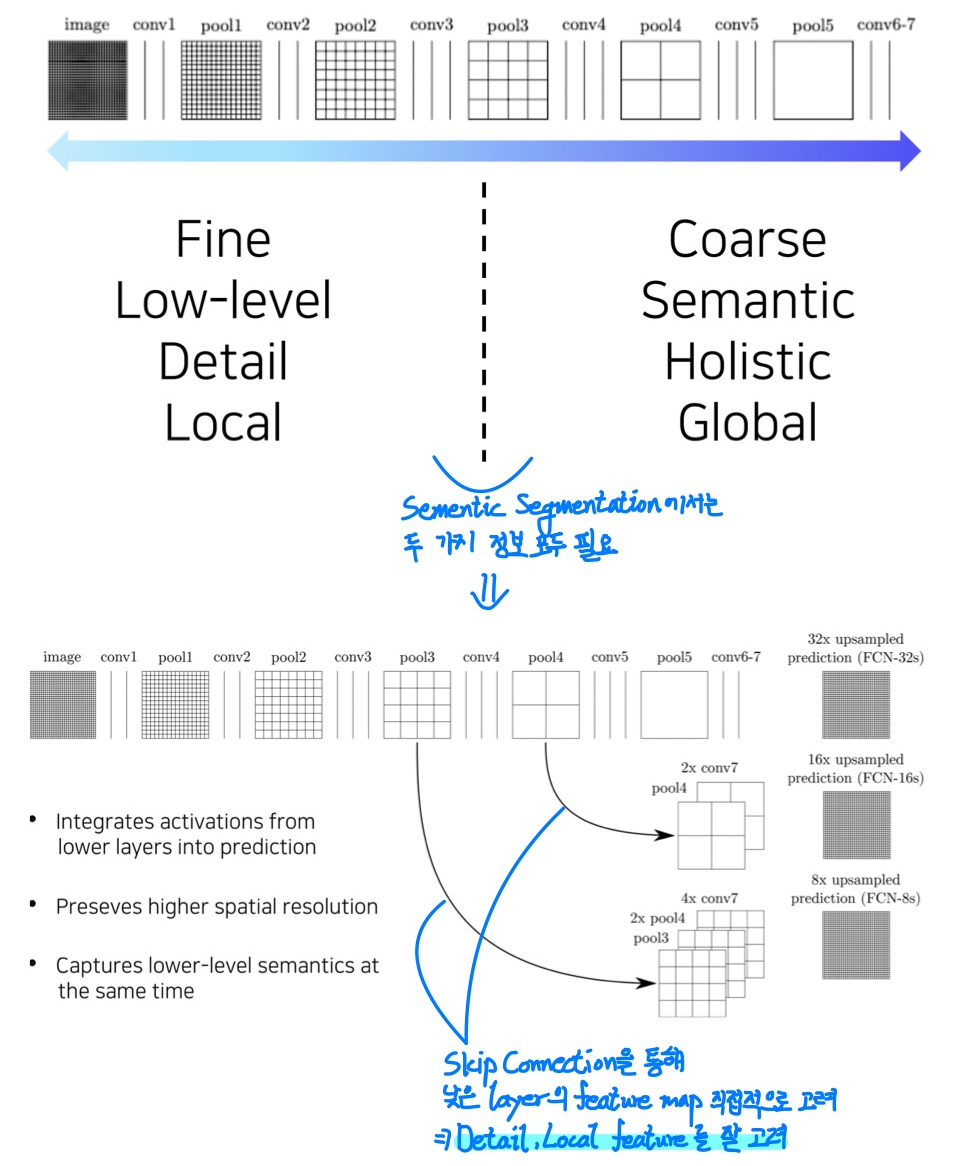

FCN의 Skip Connection

>> ResNet의 skip connection처럼 단순히 합하는 것이 아닌 Concatenation을 수행



>> 중간 layer의 feature map을 잘 고려한 경우에 더 좋은 성능을 보인다.



Skip Connection

• 하나의 layer의 out을 몇 개의 layer를 건너뛴 layer의 input으로 추가
• sum or concatenation

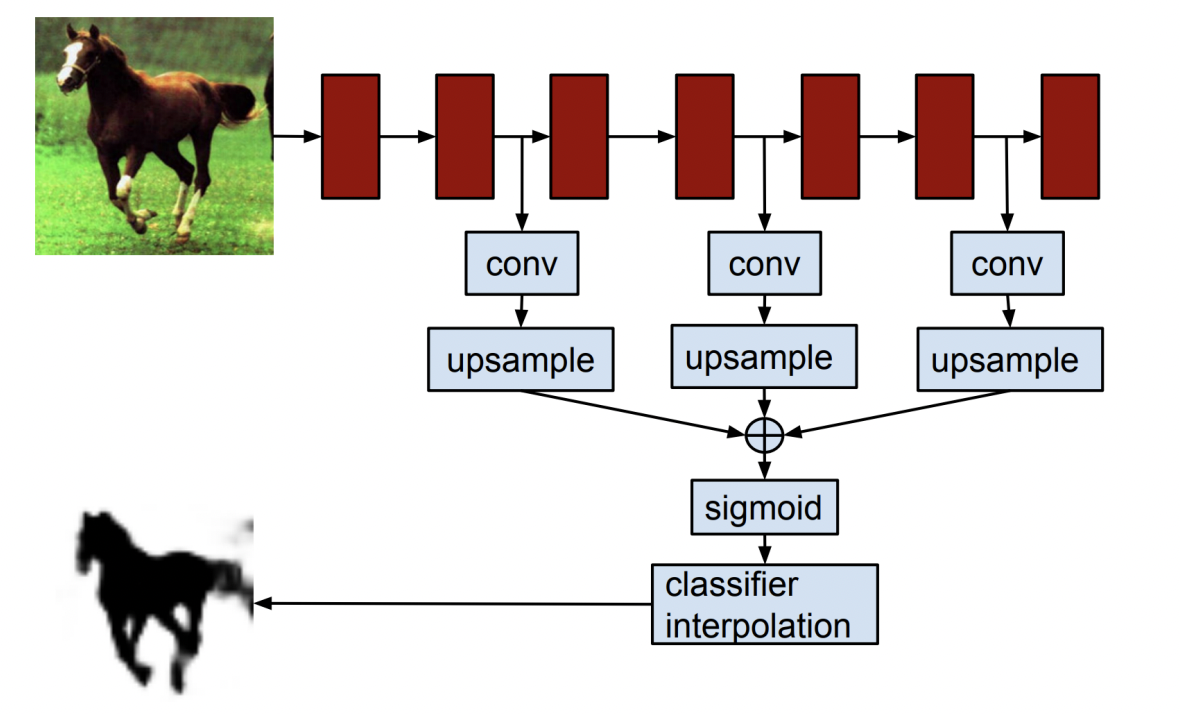

Hypercolumns for Object Segmentation

• FCN과 같은 년도에 논문 등장
• FCN과 전체적으로 구조는 비슷하나, 각 물체의 바운딩 박스를 먼저 뽑아낸 후에 진행한다는 점에서 차이를 보임

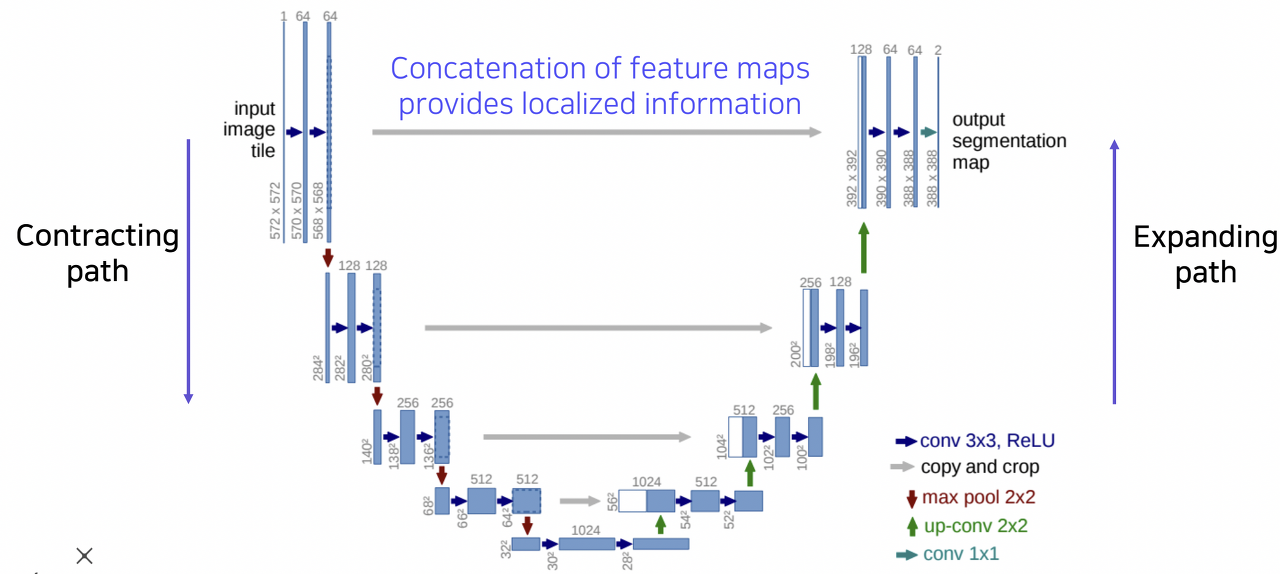

U-Net

• 대칭적인 down sampling, upsampling 과정을 거치는 구조
• down sampling 과정에서는 pooling을 통해 image 해상도는 절반으로 줄이고, 채널 수는 두 배로 늘리는 방식으로 feature map을 얻는다.
• upsampling 과정에서는 image 해상도는 두 배로 늘리고, 채널 수는 절반으로 줄이는 방식으로 segmentation map을 얻는다.
• down sampling 과정의 feature map을 upsampling 과정의 segmentation map과 concatenation



U-Net에서의 주의사항

• 홀수의 공간해상도를 가진 feature map이 입력된다면 upsampling 과정에서 짝수의 형태로 복구된다.
• Concatenation을 위해서는 공간해상도가 맞아야 하기 때문에 문제가 발생



DeepLab

 Sementic Segmentation에서 중요한 모델인 딥랩의 세 가지 주요 개념에 대해 알아보자.

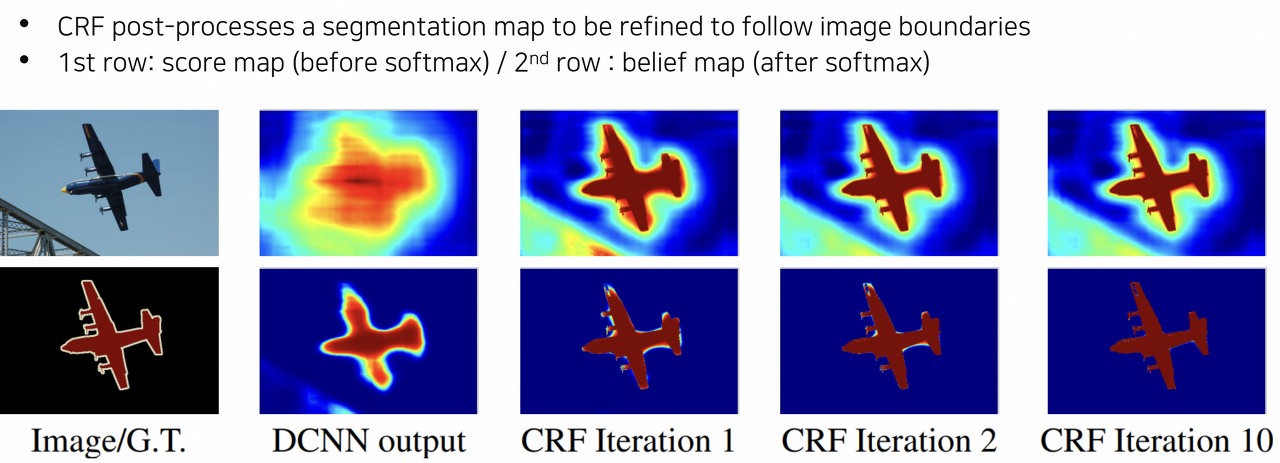

Conditional Random Fields(CRF)

• semantic segmenation은 픽셀 단위의 조밀한 예측이 필요해 classification 네트워크 기반으로 segmentation 망을 구상하게 된다면 계속 feature map의 크기가 줄어들게되는 특성상 detail한 정보들을 잃게 됨
• 이런 문제를 해결하기 위해 DeepLab에서는 마지막 pooling layer 2개를 없애고 atrous conv를 사용
• 그럼에도 한계가 존재하므로 DeepLab에서는 CRF 후처리 과정으로 픽셀 단위 정확도를 높임

>> CRF에 대한 자세한 내용은 추후 기입

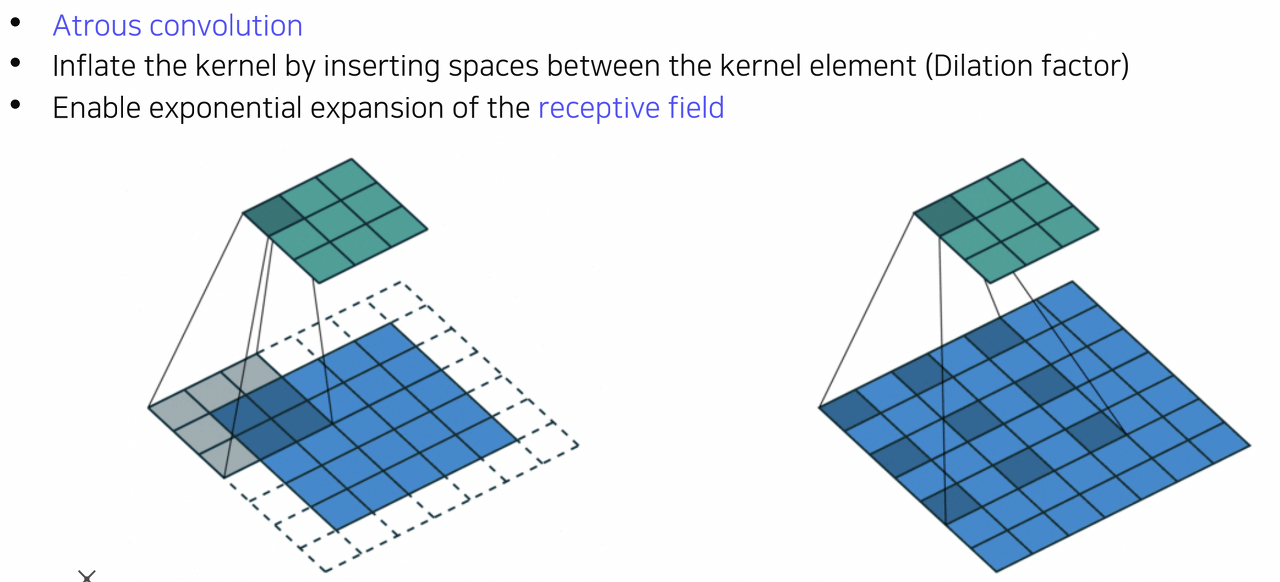

Dilated Convolution

• convolution filter들 사이에 dilation factor 만큼 space를 넣어주는 방법.
• 이를 통해 실제 convolution filter보다 넓은 영역을 고려, 즉 지수적으로 receptive field를 확장

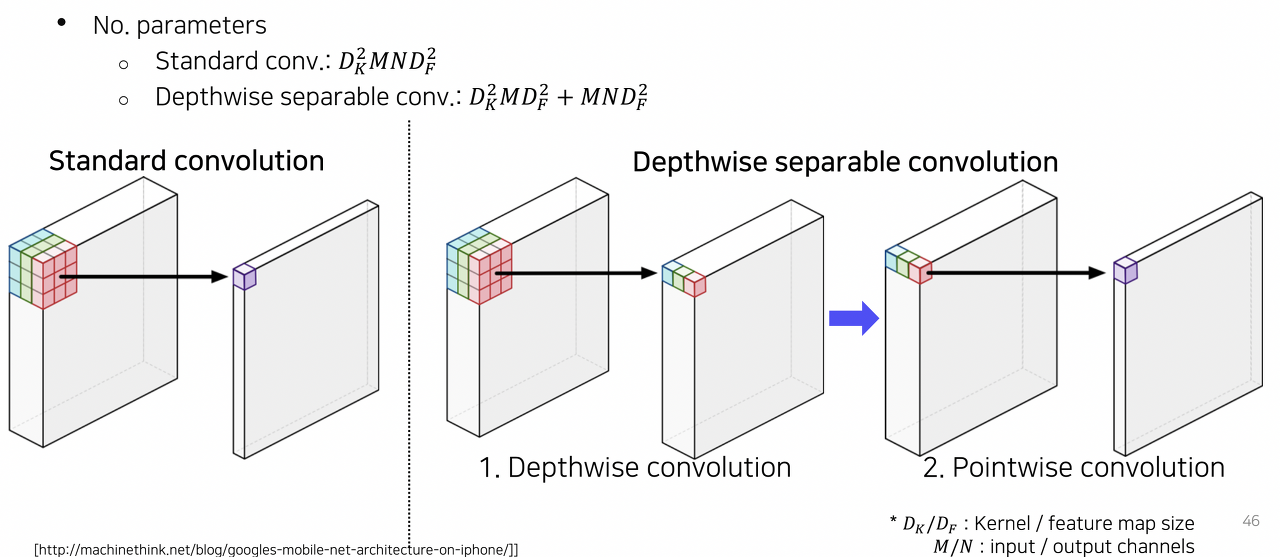

Depthwise Separable Convolution

• DeepLab v3+에서는 semantic segmentation의 입력 해상도가 워낙 크기 때문에 연산이 복잡해지는 것을 완화하기 위해 dilated convolution을 depthwise separable convolution과 결합하여 사용

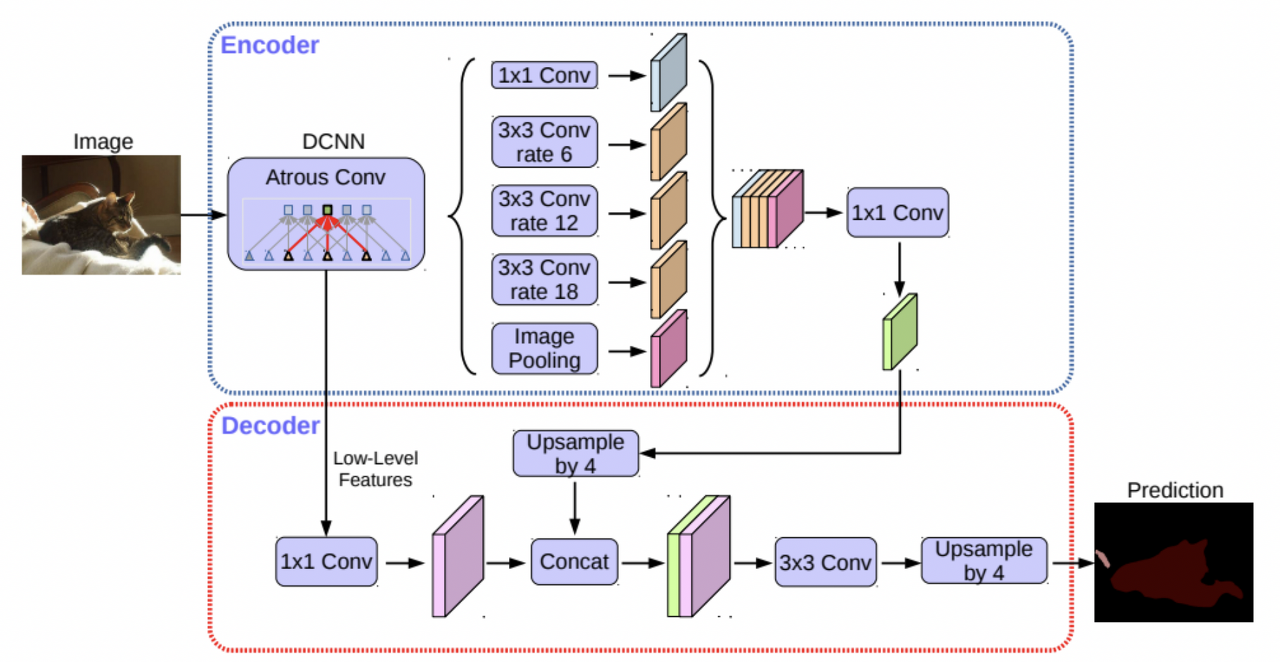

DeepLab v3의 구조

---
