[컴퓨터 구조] Lecture 15: The Processor - Part4

경희대학교 김정욱 교수님의 컴퓨터 구조 강의 내용을 기반으로 한 정리글



Pipeline Hazards

• 파이프라이닝 -> 속도 향상 -> 향상된 성능
• 그러나 3가지 Hazards 발생
• Structure hazards
• Data hazards
• Control hazards

Structure Hazards

• 자원 충돌로 인해서 발생
• 하드웨어가 같은 clock cycle 내에서 우리가 원하는 명령어의 조합을 실행할 수 없는 문제
• 문제) 명령어와 데이터가 같은 메모리에 저장된 경우 -> fetch, memory 단계가 같은 clock cycle에 겹치면, 같은 메모리에 동시에 접근하여 충돌 발생



solution 1: stall(한 사이클 중지)



-> 하지만 이 경우 다음, 그 다음 clock cycle과 겹치는 경우 발생



solution 2: 명령어 메모리와 데이터 메모리를 나누는 방법



Data Hazard

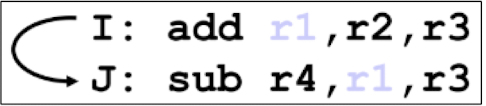

• 이전 명령어의 wb이 반영되기 이전에 다음 명령어(wb 반영될 예정인 레지스터 포함)의 exe가 실행되는 경우 발생

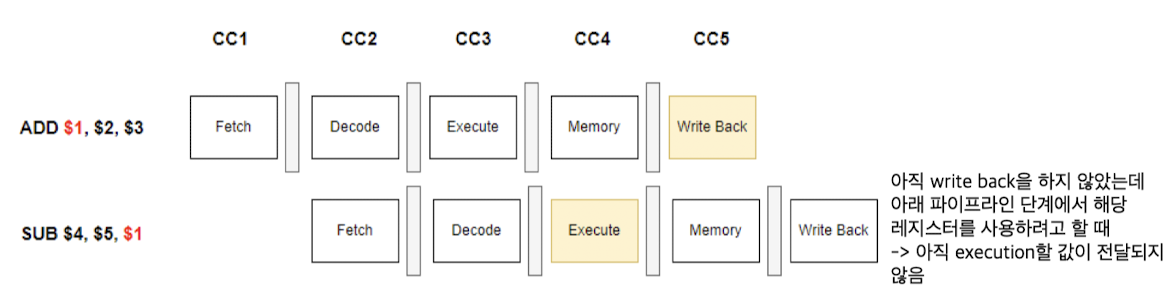

• pipeline 구조에서 r format의 rd값이 다음 명령어의 rs 혹은 rt에 위치할 때 문제가 발생



-> 아직 wb이 반영되지 않았는데 2번째 명령어의 exe가 진행됨

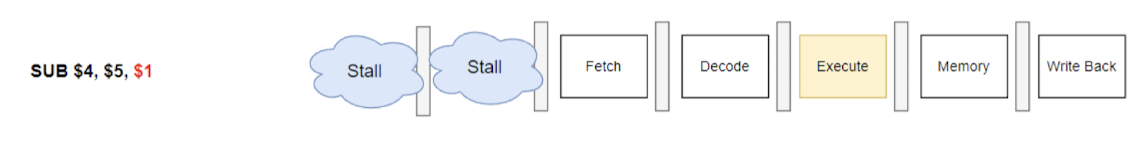

Naive solution 1: 휴식

그러나, 이렇게 될 경우 싱글 사이클과 별 차이가 없게 됨

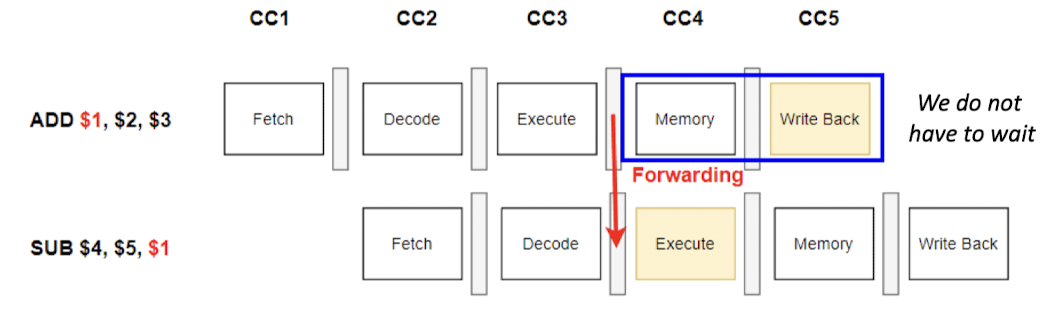

Primary solution: Forwarding or Bypassing

• 쉬어갈 필요 없이, exe 단계에서 나온 wb될 값을 미리 다음 명령어로 넘겨준다. (그렇다고 wb되는 것은 아님)

-> $1에 wb될 값을 미리 넘겨주지만, cc5에서 wb이 적용되기 전까지는 $1값은 바뀌지 않음

-> $s0가 rs에 위치하면 위의 선, rt에 위치하면 아래 선

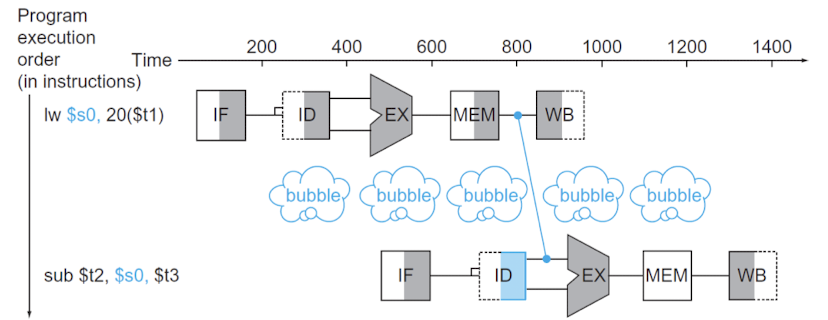

Load-use data Hazard

• lw 명령어의 $s0가 다음 명령어에서 사용될 때, 한 스테이지만큼 쉼으로써 문제를 해결한다.

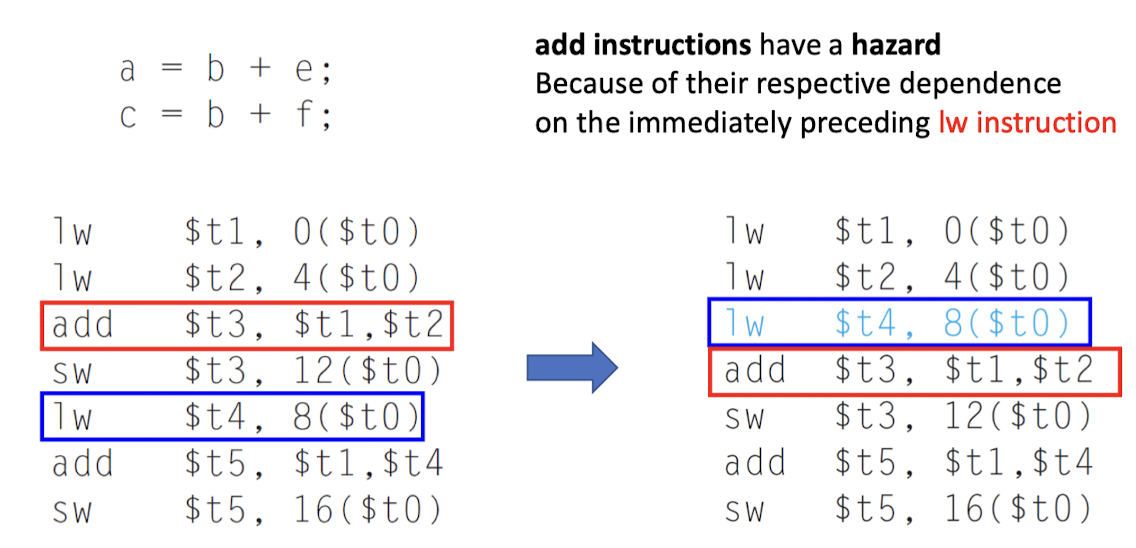

solution: Reordering -> to avoid pipeline stalls

-> 좌측의 경우에는 $t2에 lw하는 명령어 바로 뒤의 add 연산이 $t2를 사용하기 때문에 한 번의 stall, $t4에 lw하는 명령어 바로 뒤의 add 연산이 $t4를 사용하기 때문에 또 한 번의 stall이 발생한다.

-> 명령어 순서를 적절히 재배치하여 지연을 최소화한다.



-> sub 명령어의 exe/mem에서 2번째 명령어로, mem/wb에서 3번째 명령어로 forwarding해줘야 한다.



Notation of data hazard conditions

• Format: AA/BB.RegisterRd = CC/DD.RegisterRs or CC/DD.RegisterRt
• ex) ID/EX.RegisterRs: ID/EX에서 발견되는 레지스터 Rs 번호



• 1a. EX/MEM.RegisterRd = ID/EX.RegisterRs -> EX/MEM단계의 rd가 ID/EX(다음 명령어)단계의 rs와 같으면 1a hazard
• 1b. EX/MEM.RegisterRd = ID/EX.RegisterRt -> EX/MEM단계의 rd가 ID/EX(다음 명령어)단계의 rt와 같으면 1b hazard
• 2a. MEM/WB.RegisterRd = ID/EX.RegisterRs -> MEM/WB 단계의 rd가 ID/EX(다다음 명령어)단계의 rs와 같으면 2a hazard
• 2b. MEM/WB.RegisterRd = ID/EX.RegisterRs -> MEM/WB 단계의 rd가 ID/EX(다다음 명령어)단계의 rt와 같으면 2b hazard

-> 이 조건이 만족하면 바로 forwarding 수행



Fowarding

• EX/MEM.RegisterRd와 MEM/WB.RegisterRd, ID/EX의 Rs, Rt 값을 보고 Forwarding을 결정

Detecting data hazards

EX hazard

//R-format에서 현재 EX/MEM의 Rd가 다음 단계 명령어의 ID/EX Rs와 같다면 포워딩
//forwardA
if (EX/MEM.RegWrite and    //R-format 혹은 lw
and (EX/MEM.RegisterRd != 0)    //Rd 값이 유효하다 -> lw가 아님
and (EX/MEM.RegisterRd == ID/EX.RegisterRs)) ForwardA = 10;

//forwardB
if (EX/MEM.RegWrite and    //R-format 혹은 lw
and (EX/MEM.RegisterRd != 0)    //Rd 값이 유효하다 -> lw가 아님
and (EX/MEM.RegisterRd == ID/EX.RegisterRt)) Forward = 10;



MEM hazard

//2a hazard
if (MEM/WB.RegWrite
and (MEM/WB.RegisterRd != 0)
and (MEM/WB.RegisterRd == ID/EX.RegisterRs)) ForwardA = 01;

//2b hazard
if (MEM/WB.ReWrite
and (MEM/WB.RegisterRd != 0)
and (MEM/WB.RegisterRd == ID/EX.RegisterRt)) ForwardB = 01;

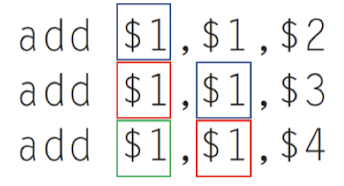

Additional case

• MEM hazard를 고려할 때, 중간 라인에 rd값이 포함된 경우도 고려해야 함

//2a hazard
if (MEM/WB.RegWrite
and (MEM/WB.RegisterRd != 0)
and not(EX/MEM.RegWrite and (EX/MEM.RegisterRd != 0)
        and (EX/MEM.RegisterRd == ID/EX.RegisterRs))
and (MEM/WB.RegisterRd == ID/EX.RegisterRs)) ForwardA = 01;

//2b hazard
if (MEM/WB.RegWrite
and (MEM/WB.RegisterRd != 0)
and not(EX/MEM.RegWrite and (EX/MEM.RegisterRd != 0)
        and (EX/MEM.RegisterRd == ID/EX.RegisterRt))
and (MEM/WB.RegisterRd == ID/EX.RegisterRt)) ForwardB = 01;

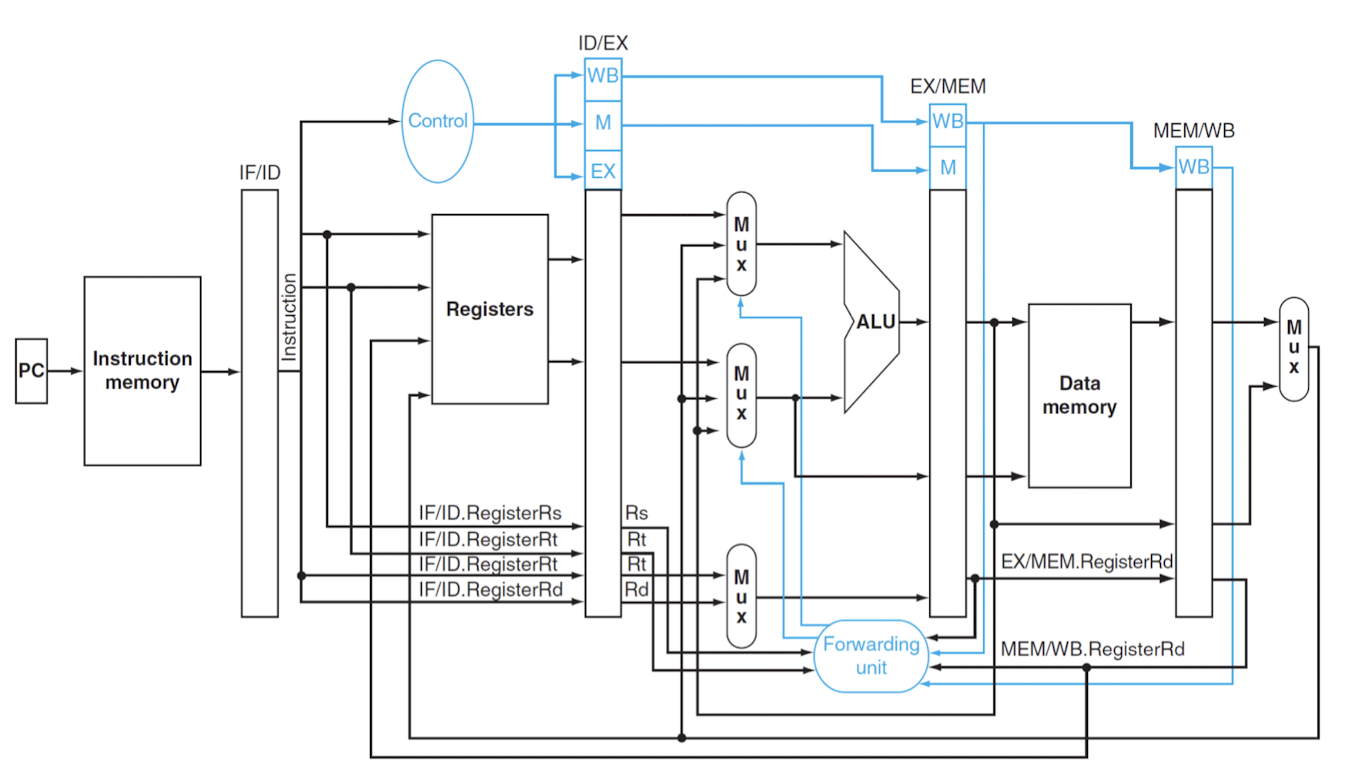

최종 Data Hazard 회로

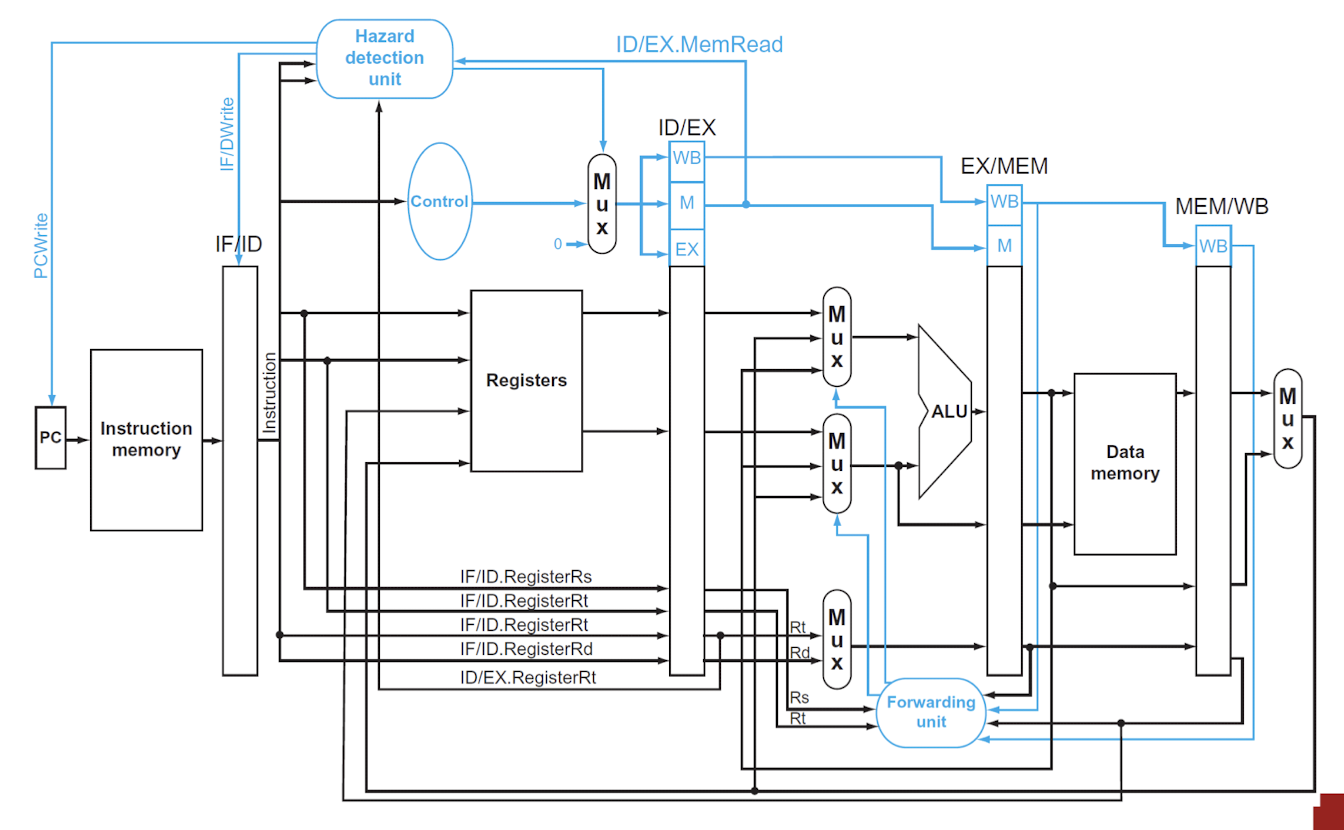

Load-use Data Hazards

• lw의 rd를 다음 명령어의 rs 혹은 rt가 포함하고 있는 경우

if (ID/EX.MemRead and    // ID/EX의 MemRead를 읽고 있는 상태 -> 현재 instruction이 lw 다음에 수행
    ((ID/EX.RegisterRt == IF/ID.RegisterRs) or
        (ID/EX.RegisterRt = IF/ID.RegisterRt)))    // lw의 목적지(Rt)가 현재 R-format 연산이 수행되어야 하는 Rs 혹은 Rt에 대응되는지 확인
        stall the pipeline;    // 조건이 만족하면 stall

-> ID/EX, IF/ID 대신 EX/IM, ID/EX로 설정해두면, problem을 인식하고 stall하기에 늦어버림

-> 때문에 한 단계 전에서 수행



Checking for load instructions

• stall하는 방법 -> Insert nop(no operation)
• nop: 상태를 바꾸는 연산을 진행하지 않는 명령어



Pipeline control overview
