[Docker & Kubernetes] 4주차 정리 (1) - Chapter 7. 쿠버네티스의 기본 구조

7.1. 쿠버네티스의 개념

7.1.1. 쿠버네티스

• Kubernetes: 컨테이너화된 application의 자동 배포, 확장 및 관리를 해주는 open source 플랫폼
• kubernetes -> 고대 그리스어로, 배의 조타수(Helmsman)
• Kubernetes -> K8S
• Helm: 쿠버네티스 패키지 관리 프로그램



7.1.2. 쿠버네티스의 역할

• 수많은 컨테이너를 관리하는 시스템 -> 서버를 다수 운영할 경우, 서로 다른 서버에서 작동하는 수많은 컨테이너를 한꺼번에 관리

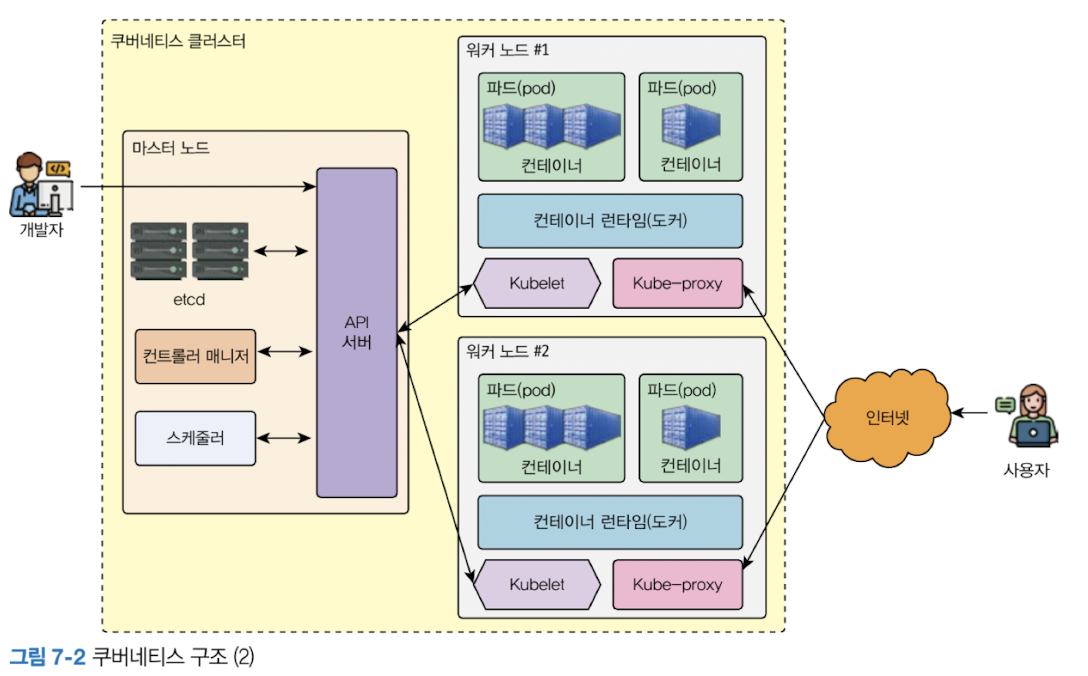

7.2. 쿠버네티스의 구조

쿠버네티스의 구성 요소 - 쿠버네티스 클러스터, 컨트롤 플레인, 노드, 워크로드, 네트워크, 스토리지



7.2.1. 쿠버네티스 클러스터

• 쿠버네티스는 다수의 노드로 구성된 경우가 많음
• 클러스터 -> mater node와 worker node로 구분
• 개발자는 주로 마스터 노드와 통신, 사용자는 인터넷을 통해 워커 노드와 통신

CNI(Container Network Interfaces)

• CNI: 쿠버네티스 클러스터에 존재하는 컨테이너 간의 통신을 위해 필요한 인터페이스
• 대표적인 플러그인: Flannel, calico



7.2.2. 컨트롤 플레인

• Control Plane: 쿠버네티스 클러스터 전반의 작업을 관리하는 역할
• 컨트롤 플레인 구성 요소 - API server, etcd, Scheduler, Control Manager

API server

• kubectl 명령어 -> kube-apiserver에 api request 전송
• 컨트롤 플레인에서의 forntend 역할

etcd

• 쿠버네티스 클러스터에 존재하는 모든 데이터를 저장하는 key-value 저장소

Scheduler

• 쿠버네티스에서는 pod라는 object를 통해 application을 실행
• pod는 쿠버네티스 클러스터 구성 노드 중 하나에 실행 -> 이때 새롭게 생성되는 pod를 어느 node에 실행시킬지 정하는 역할

Controller Manager

• 쿠버네티스 resource를 관리하고 제어하는 역할
• 컨트롤러는 master node에서 실행
• 클러스터 상태를 monitoring
• Deployment Controller, Service Controller, Replicaset Controller, ... -> 각 컨트롤러는 특정 리소스 타입 관리



7.2.3. 노드

Kubelet

• 쿠버네티스 클러스터를 구성하는 각 node에 실행 -> pod 내부의 container 실행 담당
• pod의 상태 monitoring -> 상태 이상이 있다면 pod 재배포

Kube-Proxy

• node에서 network 역할을 수행
• 존재하는 pod들이 쿠버네티스 내/외부 네트워크와 통신을 가능하게 하는 역할

Container Runtime

• 컨테이너의 생명 주기를 담당하는 역할
• Container Runtime과 Kubelet이 통신 -> 이를 위해 Container Interface 필요
• containerd, CRI-O <- 쿠버네티스가 사용하는 컨테이너 런타임

pod

• Docker -> Container 단독 실행, Kubernetes -> Pod 내부에서 실행
• pod: 컨테이너를 실행하기 위한 오브젝트
• 각 파드는 한 개 이상의 컨테이너를 담을 수 있음 -> pod는 container를 그룹화한 것
• docker의 최소 실행 단위 - container, kubernetes의 최소 실행 단위 - pod
• 하나의 pod에 속하는 containers -> 모두 같은 node에서 실행
• 서로 다른 pod는 서로 다른 노드에서 실행 가능, but 하나의 pod가 분할되어 여러 노드에 실행은 X -> 하나의 pod는 하나의 node에서 실행
• 하나의 pod에 속한 containers -> 하나의 목적을 위해 구성
• pod는 container처럼 일시적인 존재
• 실행할 때마다 IP address 배정 -> 실행할 때마다 변경



7.2.4. 워크로드

• Workload: 쿠버네티스에서 실행되는 application
• 워크로드의 종류 5가지

ReplicaSet

• pod의 복제를 관리 -> client가 요구하는 복제본 개수만큼 pod를 복제, 모니터링, 관리

Deployment

• application의 배포와 스케일링을 관리하는 역할 담당

StatefulSet

• pod 사이에서 순서와 고유성이 보장되어야 하는 경우 사용

DaemonSet

• 쿠버네티스를 구성하는 모든 node -> pod의 복사본을 실행하도록 함
• 쿠버네티스 클러스터에 new node 추가 -> pod 역시 추가
• logging, monitoring, storage 등과 같은 시스템 수준의 서비스를 실행하는 데 사용

Job & Cronjob

• Task가 정상적으로 완료/종료되는 것을 담당하는 역할
• pod가 정상 종료 X -> 재실행
• Job -> 작업이 한 번 종료되는 것을 담당
• Cronjob -> 동일한 작업 스케줄에 따라 여러 번 수행하는 것 담당, Linux의 Crontab과 유사



7.2.5. 네트워크

Service

• pod를 여러 개 묶어서 클러스터 외부로 노출
• 이미 실행 중인 pod를 외부로 노출시키기 위해 pod 내부를 수정할 필요가 없음
• 서비스 사용 -> 수정 없이 client와 통신 가능

Ingress

• kubernetes 내부에 존재하는 service를 클러스터 외부로 노출시키는 역할을 하는 resource



7.2.6. 스토리지

• 컨테이너에 이런저런 문제가 생기거나, 컨테이너가 삭제되거나 재실행되면 해당 컨테이너 내부에 존재하는 파일 모두 삭제 ->컨테이너 내부에 존재하는 파일들은 수명이 짧음
• kubernetes storage를 활용 -> pod의 상태와 상관없이 파일 보관 가능



---

참고자료

• "한 권으로 배우는 도커 & 쿠버네티스", 장철원, 한빛미디어, 2024.04.29
