[운영체제] Exercise 1

경희대학교 허선영 교수님의 운영체제 수업을 기반으로 정리한 글입니다.



Part 1: Overview

Goals of this Exercise

• What operating systems do
• How operating systems interact with user programs and computer hardware?

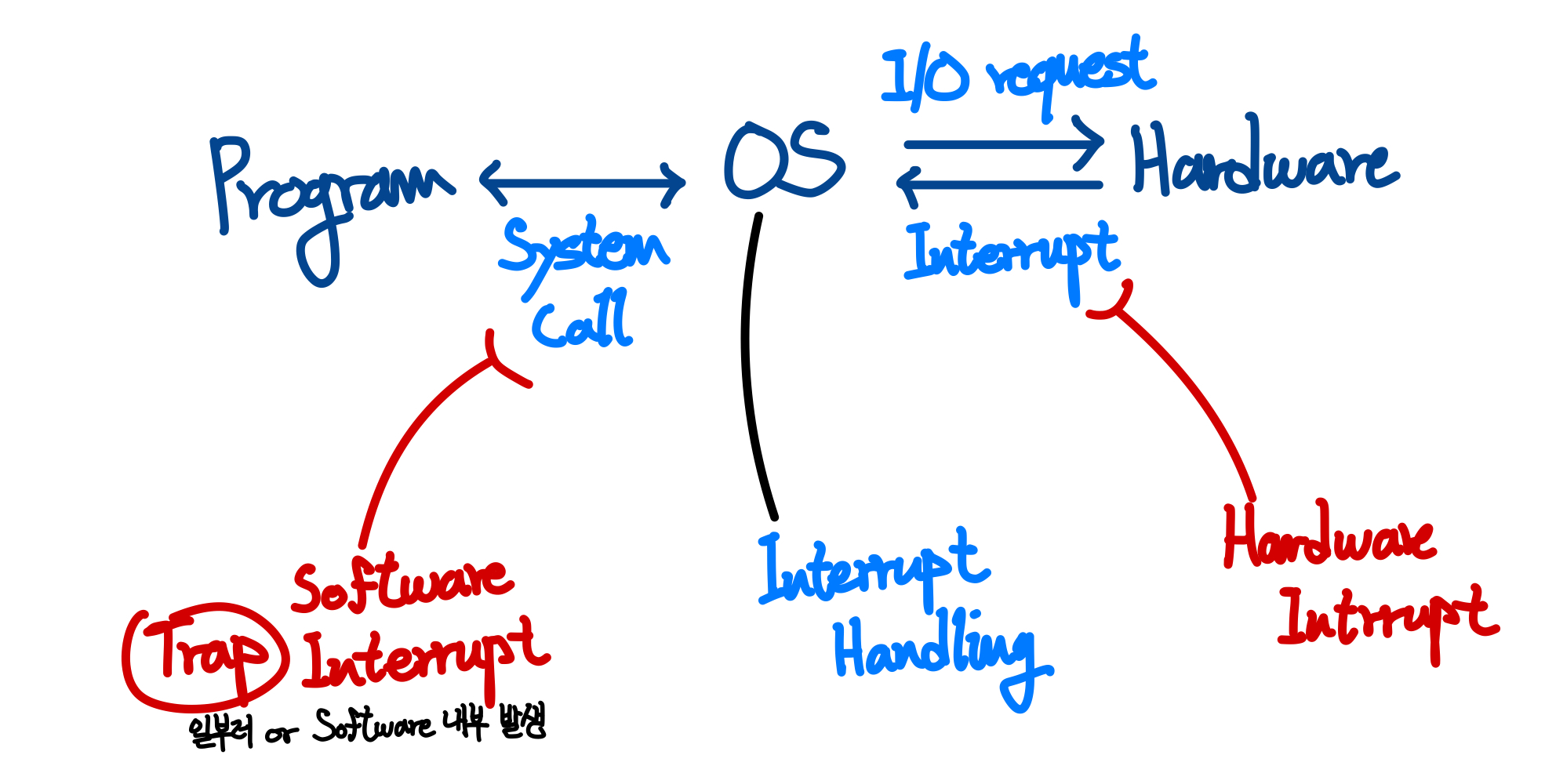

Going Deeper!

- Software Interrupt and System Call

• On Unix and Linux systems, software interrupt(trap) -> system calls를 요청하기 위해 사용됨
• int -> x86 processors에서 software interrupt를 호출하기 위해 사용하는 assebly language instruction
• ex) int $0x80 -> 16진수 형태의 interrupt number를 호출

Warning 1: syscall instruction
x86 assembly language에서, system calls를 호출하는 다른 명령어인 syscall 존재
-> syscall은 int 명령어가 사용하는 parameter register와 다른 register를 사용

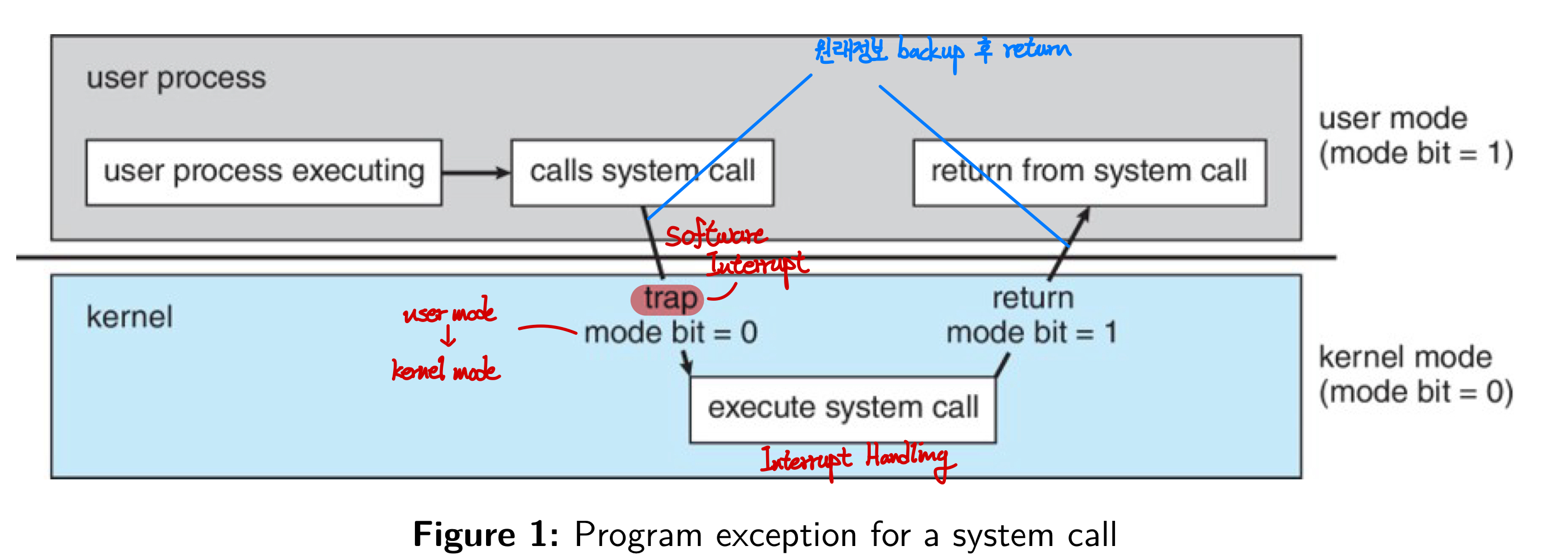

1. int $0x08 실행
2. interrupt vector를 참조 -> CPU는 system_call() function이 위치한 entry point로 점프
3. syscall table 참조 -> system_call() function은 system_call handling을 위한 특정한 함수를 호출 (ex: sys_read)
4. system call을 처리한 이후, user process는 작업을 계속 진행 -> system call은 synchronous하게 다뤄짐

What is the difference between Trap and Interrupt?

Trap
- user process 내부에서 발생한 exception에 의해 발생
- synchronous interrupt
- invalid memory access, division by zero, breakpoint, ...

- Trap은 OS를 user mode에서 kernel mode로 변경 -> OS는 특정 actions를 진행하고 process에 대한 control을 return함
- trap handler는 synchronous하게 작동 -> os가 trap을 detect -> user process 중지 -> trap handling이 끝나면 작동

Defference Between Trap and Interrupt
Trap
- hardware device에서 발생
- Synchronous process
- software device에 의해서만 발생
- user program instruction에 의해서만 발생
- interrupt에 포함되는 개념

Interrupt
- user program에서 발생
- Asynchronous process
- hardware/software device 모두에서 발생 가능 -> application이 특정 os service를 발견했거나 종료됐을 때, software interrupts 발생
- OS/user program instruction 모두에서 발생 가능

그렇다면 trap과 software interrupt는 무슨 차이점을 가지는가?? ->
Trap은 Software Interrupt의 일종

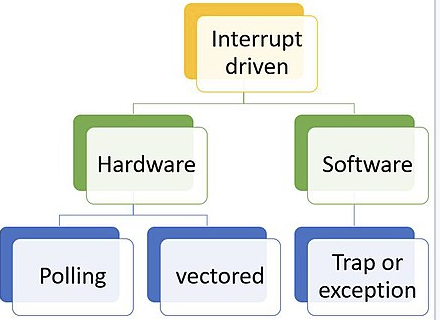

Software interrupt는 크게 Fault, Trap, Abort로 나눠짐

1. Falut
- software에 문제가 있는 경우 -> ex) invalid memory access
- segmentation Fault error가 대표적

2. Trap
- "일부러"interrupt를 발생시키는 경우 -> ex) system call과 같이 interrupt를 발생시켜 os를 호출하는 경우
- interrupt의 결과를 기다리기 위해 Synchronous해야함

3.Abort
- 프로그램을 강제 종료하는 등의 interrupt -> fault보다 더 강제성 있음

source: https://en.wikipedia.org/wiki/Interrupt

Reference: https://www.baeldung.com/cs/os-trap-vs-interrupt



Task 1

Task 1.1: von Neumann Architecture

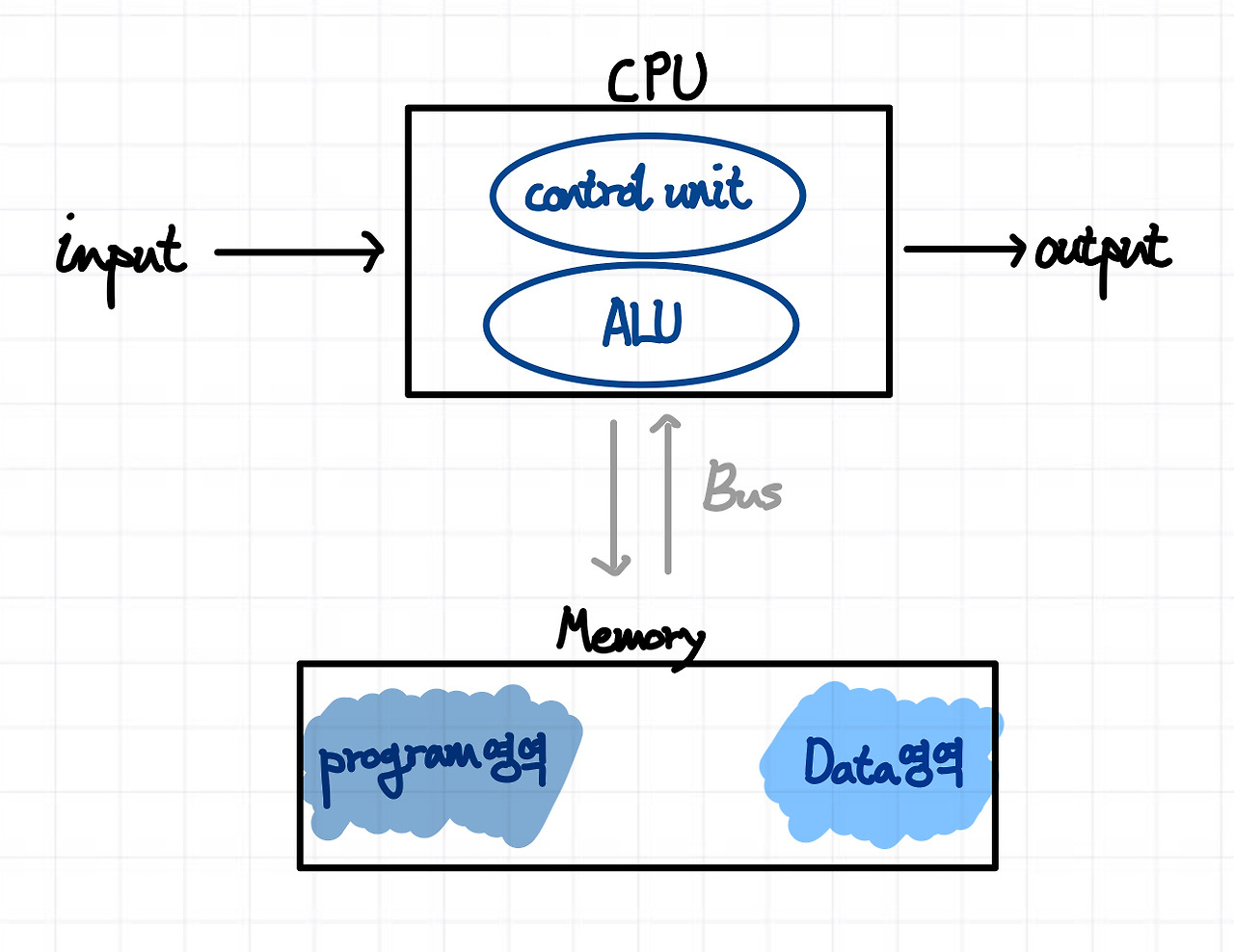

von Neumann Architecture

• CPU - arithmetic logic units & control unit으로 구성
• Memory - data & instruction 영역으로 구성
• CPU와 Memory를 분리하여 명령어를 따로 저장하는 '프로그램 내장 방식'이 핵심!!! -> CPU와 Memory를 분리하고, '연산 작업'을 program memory에 순서대로 저장한 후, 해당 연산 작업이 필요해질 때 저장해놓은 program을 찾아 data 영역으로 꺼내온 뒤 입력값과 함께 전달해 CPU에 전달해 연산 작업 진행

what is program counter?

• a special register that point the address of the next instruction <-> 연산 결과를 임시로 저장하는 general register



Task 1.2: Stroage Hierarchy

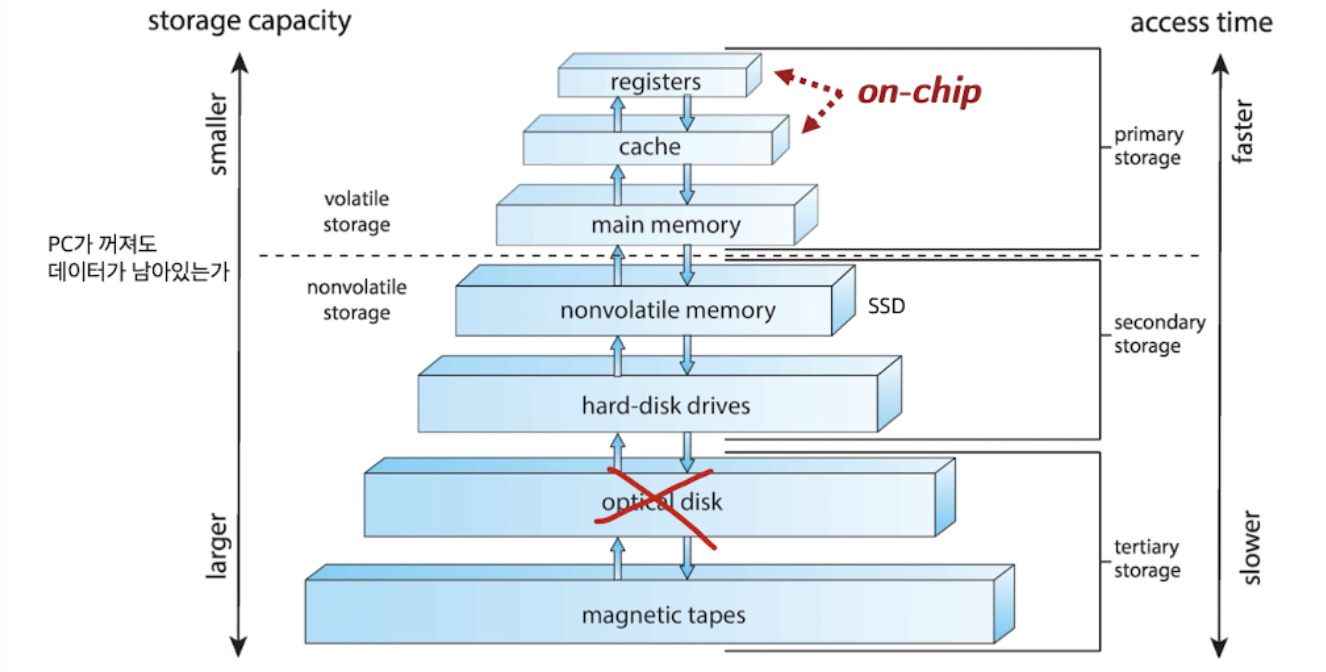

Storage Hierarchy

• Architecture
  • Registers
  • Cache
  • Main memory - DRAM
  • Nonvolatile memory - SSD
  • hard-disk drivers - HDD
  • magnetic tapes
• storage capacity - access time
  • register에 가까울수록 stoage capacity가 작아지고, access time이 빨라짐
  • magnetic tapes에 가가울수록 storage capacity가 커지고, access time이 느려짐
• on-chip memory -> registers & cache는 CPU 상에 존재하기 때문에 접근 속도가 매우 빠름

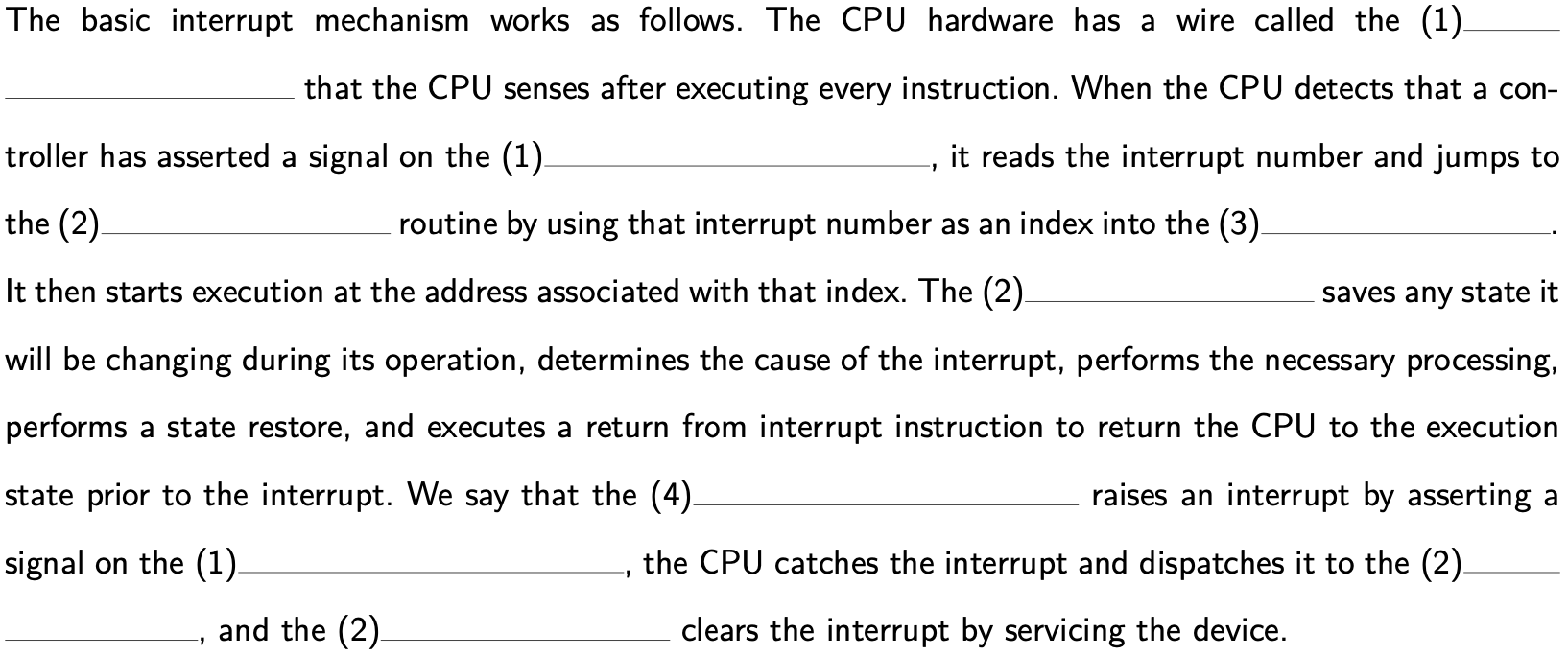

Task 1.3: Interrupts

• (1) Interrupt Request Line(IRL) or Interrupt Request Pin(IRP)
  • CPU 하단에 위치한 pin(wire)
  • CPU에는 1~2개의 IRP가 존재 -> multiple I/O devices와 상호작용하기 위해 Programmable Interrupt Controller(PIC)와 연결
  • cpu senses after executing every instruction - > interrupt는 상시로 확인해야 함
  • CPU가 interrupt request line에서 signal을 감지 -> interrupt number의 index에 해당하는 interrupt vector를 탐색(interrupt vector table은 memory에 위치) -> interrupt vector가 가리키는 interrupt service routine으로 jump
• (2) Interrupt Handler(Service) Routine
  • interrupt service routine의 주소를 가리킴
• (3) Interrupt Vector
• (4) Device Controller
  • Device Controller가 CPU에 interrupt 요청 -> pic -> IRP(interrupt request pin) -> CPU -> Interrupt Service Routine -> ISR이 interrupt를 해결



Task 2: True of False?

(1) Computer Architecture

• In a von Neumann computer system, memory knows what data is for -> X
  • von Neumann architecture에서는 memory와 cpu가 분리되어 있음 -> memory에는 data가 저장만 돼있고, 이를 사용하는 것은 cpu
• Cache can be shared by multiple in the CPU -> O
• Multiple cores in the CPU can execute different instructions at the same time -> O -> core는 각각 pc를 가짐
• CPU with different ISAs(cpu가 처리할 수 있는 명령어의 집합) can execute the smae instructions -> X -> ex) intel과 arm programs는 서로 명령어 호환 X
• Both the kernel and user programs reside in main memory -> O



(2) Interrupt and System Call

• Interrupts are used throughout modern operating systems to handle asynchronous events -> O
• Device drivers are hardware components embedded in I/O devices -> X -> device driver는 os 내부에 존재하는 software
• The interrupt vector differs according to the architecture of the processor. -> O
• Programs can run in different operating systems if CPUs use the same ISA. -> X -> os가 다르면 system call api가 달라 호환이 어렵다.
• When a system call is called, transition from user mode to kernel mode occurs. -> O
