[Data Structure] Chapter 11-2: 이진 탐색 트리

이진 탐색 트리에 대해 이해하고, 이를 구현해보자.





이진 탐색 트리

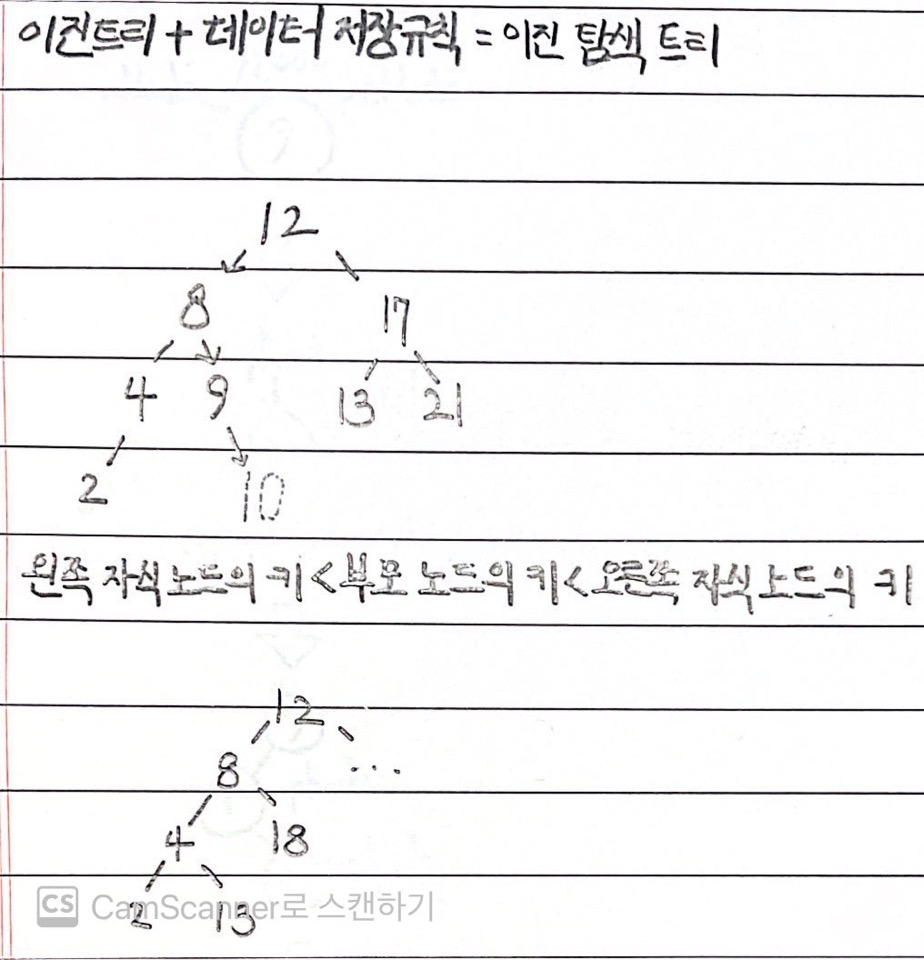

• 이진 탐색 트리(Binary Search Tree): '이진 트리'에 '데이터의 저장 규칙'을 더해놓은 탐색 알고리즘이다.



- 이진 탐색 트리의 노드에 저장된 키(key)는 유일하다.
- 루트 노드의 키가 왼쪽 서브 트리를 구성하는 어떠한 노드의 키보다 크다.
- 루트 노드의 키가 오른쪽 서브 트리를 구성하는 어떠한 노드의 키보다 작다.
- 왼쪽과 오른쪽 서브 트리도 이진 탐색 트리이다.

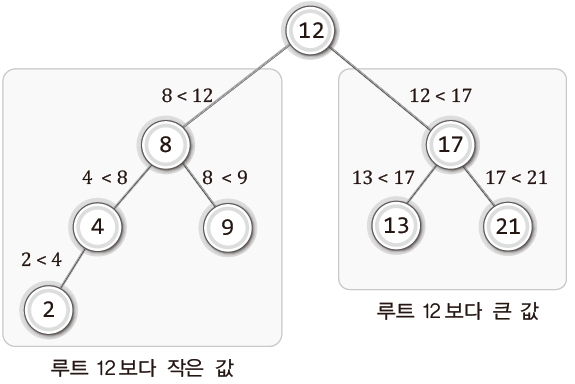

이진 탐색 트리의 예





이진 탐색 트리의 삽입과 탐색 구현

• 이전에 구현한 BinaryTree2.h와 BinaryTree2.c를 이용한다.



 파일명: BinarySearchTree.h

#ifndef __BINARY_SEARCH_TREE_H__
#define __BINARY_SEARCH_TREE_H__

#include "BinaryTree2.h"

typedef BTData BSTData;

//BST 생성 및 초기화
void BSTMakeAndInit(BTreeNode ** pRoot);

//노드에 저장된 데이터 반환
BSTData BSTGetNodeData(BTreeNode * bst);

//BST를 대상으로 데이터 저장(노드의 생성과정 포함)
void BSTInsert(BTreeNode ** pRoot, BSTData data);

//BST를 대상으로 데이터 탐색
BTreeNode * BSTSearch(BTreeNode * bst, BSTData target);

#endif



 파일명: BinarySearchTree.c

#include <stdio.h>
#include "BinaryTree2.h"
#include "BinarySearchTree.h"

//BST 생성 및 초기화
void BSTMakeAndInit(BTreeNode ** pRoot)
{
    *pRoot = NULL;
}

//노드에 저장된 데이터 반환
BSTData BSTGetNodeData(BTreeNode * bst)
{
    return bst->data;
}

//BST를 대상으로 데이터 저장(노드의 생성과정 포함)
void BSTInsert(BTreeNode ** pRoot, BSTData data)
{
    BTreeNode * pNode = NULL;
    BTreeNode * cNode = *pRoot;
    BTreeNode * nNode = NULL;

    //저장 위치를 찾는 while문
    while(cNode != NULL)
    {
        if(data == GetData(cNode))
            return;

        pNode = cNode;

        if(GetData(cNode) > data)
            cNode = GetLeftSubTree(cNode);
        else
            cNode = GetRightSubTree(cNode);
    }

    nNode = MakeBTreeNode();
    SetData(nNode, data);

    //생성된 nNode를 저장 위치에 지정
    if(pNode != NULL)
    {
        if(data < GetData(pNode))
            MakeLeftSubTree(pNode, nNode);
        else
            MakeRightSubTree(pNode, nNode);
    }
    else
    {
        *pRoot = nNode;
    }
}

//BST를 대상으로 데이터 탐색
BTreeNode * BSTSearch(BTreeNode * bst, BSTData target)
{
    BTreeNode * cNode = bst;
    BSTData cd;

    while(cNode != NULL)
    {
        cd = GetData(cNode);

        if(target == cd)
            return cNode;
        else if(target < cd)
            cNode = GetLeftSubTree(cNode);
        else
            cNode = GetRightSubTree(cNode);
    }

    return NULL;
}



 파일명: BinarySearchTreeMain.c

#include <stdio.h>
#include "BinarySearchTree.h"

int main(void)
{
    BTreeNode * bstRoot;
    BTreeNode * sNode;

    BSTMakeAndInit(&bstRoot);

    BSTInsert(&bstRoot, 9);
    BSTInsert(&bstRoot, 1);
    BSTInsert(&bstRoot, 6);
    BSTInsert(&bstRoot, 2);
    BSTInsert(&bstRoot, 8);
    BSTInsert(&bstRoot, 3);
    BSTInsert(&bstRoot, 5);
    BSTInsert(&bstRoot, 1);

    sNode = BSTSearch(bstRoot, 1);
    if(sNode == NULL)
        printf("탐색 실패 \n");
    else
        printf("탐색에 성공한 키의 값: %d \n", BSTGetNodeData(sNode));

    sNode = BSTSearch(bstRoot, 4);
    if(sNode == NULL)
        printf("탐색 실패 \n");
    else
        printf("탐색에 성공한 키의 값: %d \n", BSTGetNodeData(sNode));

    sNode = BSTSearch(bstRoot, 6);
    if(sNode == NULL)
        printf("탐색 실패 \n");
    else
        printf("탐색에 성공한 키의 값: %d \n", BSTGetNodeData(sNode));

    sNode = BSTSearch(bstRoot, 7);
    if(sNode == NULL)
        printf("탐색 실패 \n");
    else
        printf("탐색에 성공한 키의 값: %d \n", BSTGetNodeData(sNode));
    return 0;
}

탐색에 성공한 키의 값: 1
탐색 실패
탐색에 성공한 키의 값: 6
탐색 실패

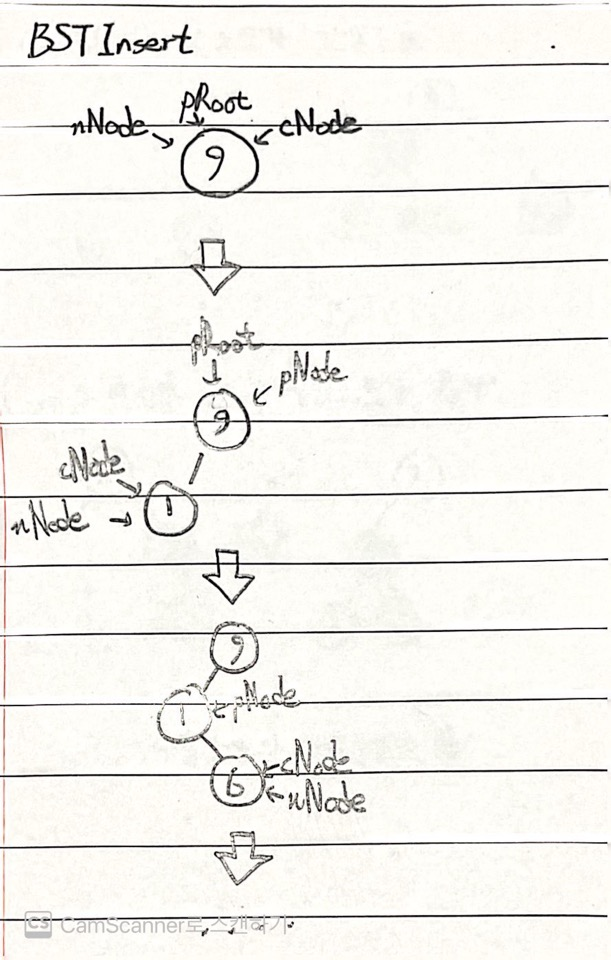

BSTInsert의 구현









이진 탐색 트리의 삭제 구현

• 루트 노드가 삭제되는 경우를 고려해야 한다
• 자식 노드의 개수에 따라서 경우가 세 가지로 나뉜다.
• 새로운 함수인 Remove~(노드를 삭제), Change~(Make~와 다르게 메모리 소멸과정 x)를 추가한다.



BTreeNode * RemoveLeftSubTree(BTreeNode * bt);
- 왼쪽 자식 노드를 트리에서 제거, 제거된 노드의 주소 값 반환

BTreeNode * RemoveRightSubTree(BTreeNode * bt);
- 오른쪽 자식 노드를 트리에서 제거, 제거된 노드의 주소 값 반환

void ChangeLeftSubTree(BTreeNode * main, BTreeNode * sub);
- 메모리 소멸을 수반하지 않고 main의 왼쪽 자식 노드를 변경

void ChangeRightSubTree(BTreeNode * main, BTreeNode * sub);
- 메모리 소멸을 수반하지 않고 main의 오른쪽 자식 노드를 변경

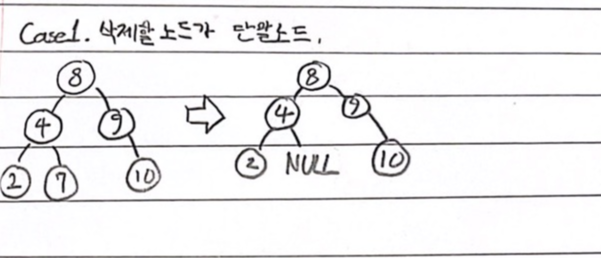

삭제할 노드가 단말노드인 경우

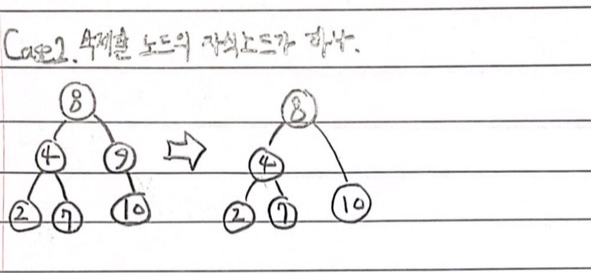

삭제할 노드의 자식노드가 하나인 경우

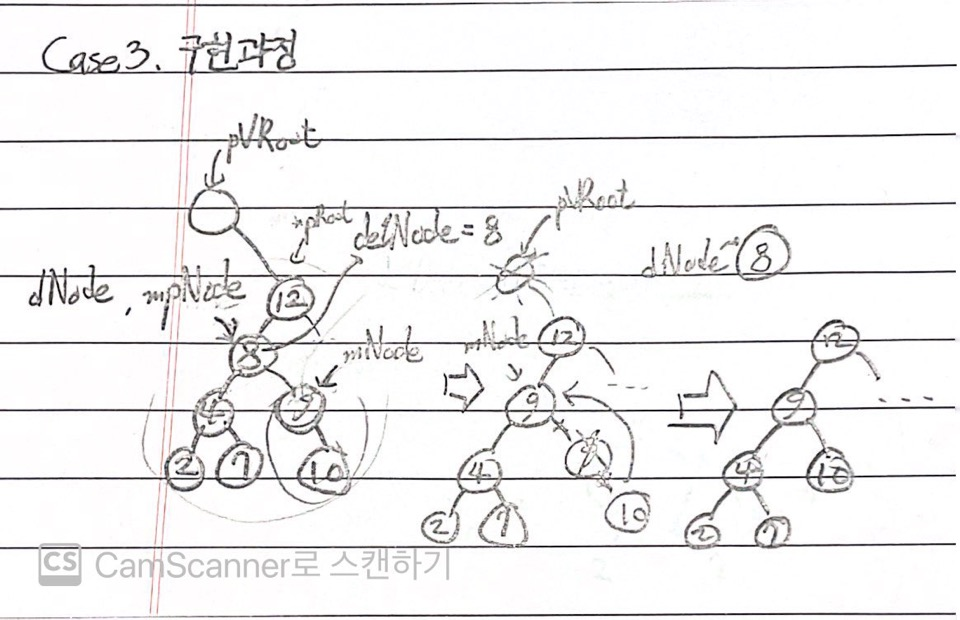

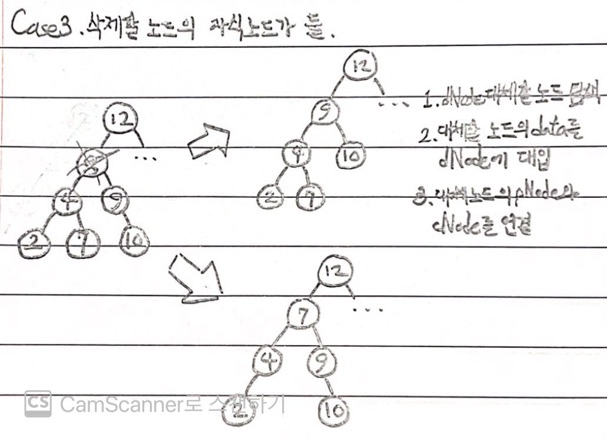

삭제할 노드의 자식노드가 둘인 경우





 파일명: BinaryTree3.h

#ifndef __BINARY_TREE3_H__
#define __BINARY_TREE3_H__

typedef int BTData;

typedef struct _bTreeNode
{
    BTData data;
    struct _bTreeNode * left;
    struct _bTreeNode * right;
} BTreeNode;

BTreeNode * MakeBTreeNode(void);
BTData GetData(BTreeNode * bt);
void SetData(BTreeNode * bt, BTData data);

BTreeNode * GetLeftSubTree(BTreeNode * bt);
BTreeNode * GetRightSubTree(BTreeNode * bt);

void MakeLeftSubTree(BTreeNode * main, BTreeNode * sub);
void MakeRightSubTree(BTreeNode * main, BTreeNode * sub);

typedef void (*VisitFuncPtr)(BTData data);

void PreorderTraverse(BTreeNode * bt, VisitFuncPtr action);
void InorderTraverse(BTreeNode * bt, VisitFuncPtr action);
void PostorderTraverse(BTreeNode * bt, VisitFuncPtr action);

BTreeNode * RemoveLeftSubTree(BTreeNode * bt);
BTreeNode * RemoveRightSubTree(BTreeNode * bt);
void ChangeLeftSubTree(BTreeNode * main, BTreeNode * sub);
void ChangeRightSubTree(BTreeNode * main, BTreeNode * sub);

#endif



 파일명: BinaryTree3.c

#include "BinaryTree3.h"
#include <stdio.h>
#include <stdlib.h>

BTreeNode * MakeBTreeNode(void)
{
    BTreeNode * newNode = (BTreeNode*)malloc(sizeof(BTreeNode));
    newNode->left = NULL;
    newNode->right = NULL;

    return newNode;
}

BTData GetData(BTreeNode * bt)
{
    return bt->data;
}

void SetData(BTreeNode * bt, BTData data)
{
    bt->data = data;
}

BTreeNode * GetLeftSubTree(BTreeNode * bt)
{
    return bt->left;
}

BTreeNode * GetRightSubTree(BTreeNode * bt)
{
    return bt->right;
}

void MakeLeftSubTree(BTreeNode * main, BTreeNode * sub)
{
    if(main->left != NULL)
        free(main->left);

    main->left = sub;
}

void MakeRightSubTree(BTreeNode * main, BTreeNode * sub)
{
    if(main->right != NULL)
        free(main->right);

    main->right = sub;
}

void PreorderTraverse(BTreeNode * bt, VisitFuncPtr action)
{
    if(bt == NULL)
        return;

    action(bt->data);
    PreorderTraverse(bt->left, action);
    PreorderTraverse(bt->right, action);
}

void InorderTraverse(BTreeNode * bt, VisitFuncPtr action)
{
    if(bt == NULL)
        return;

    InorderTraverse(bt->left, action);
    action(bt->data);
    InorderTraverse(bt->right, action);
}

void PostorderTraverse(BTreeNode * bt, VisitFuncPtr action)
{
    if(bt == NULL)
        return;


    PostorderTraverse(bt->left, action);
    PostorderTraverse(bt->right, action);
    action(bt->data);
}

BTreeNode * RemoveLeftSubTree(BTreeNode * bt)
{
    BTreeNode * delNode;

    if(bt != NULL)
    {
        delNode = bt->left;
        bt->left = NULL;
    }

    return delNode;
}

BTreeNode * RemoveRightSubTree(BTreeNode * bt)
{
    BTreeNode * delNode;

    if(bt != NULL)
    {
        delNode = bt->right;
        bt->right = NULL;
    }

    return delNode;
}

void ChangeLeftSubTree(BTreeNode * main, BTreeNode * sub)
{
    main->left = sub;
}

void ChangeRightSubTree(BTreeNode * main, BTreeNode * sub)
{
    main->right = sub;
}



 파일명: BinarySearchTree2.h

#ifndef __BINARY_SEARCH_TREE_H__
#define __BINARY_SEARCH_TREE_H__

#include "BinaryTree3.h"

typedef BTData BSTData;

//BST 생성 및 초기화
void BSTMakeAndInit(BTreeNode ** pRoot);

//노드에 저장된 데이터 반환
BSTData BSTGetNodeData(BTreeNode * bst);

//BST를 대상으로 데이터 저장(노드의 생성과정 포함)
void BSTInsert(BTreeNode ** pRoot, BSTData data);

//BST를 대상으로 데이터 탐색
BTreeNode * BSTSearch(BTreeNode * bst, BSTData target);

//트리에서 노드를 제거하고 제거된 노드의 주소 값 반환
BTreeNode * BSTRemove(BTreeNode ** pRoot, BSTData target);

//이진 탐색 트리에 저장된 모든 노드의 데이터를 출력
void BSTShowAll(BTreeNode * bst);

#endif



 파일명: BinarySearchTree2.c

#include <stdio.h>
#include <stdlib.h>
#include "BinaryTree3.h"
#include "BinarySearchTree2.h"

//BST 생성 및 초기화
void BSTMakeAndInit(BTreeNode ** pRoot)
{
    *pRoot = NULL;
}

//노드에 저장된 데이터 반환
BSTData BSTGetNodeData(BTreeNode * bst)
{
    return bst->data;
}

//BST를 대상으로 데이터 저장(노드의 생성과정 포함)
void BSTInsert(BTreeNode ** pRoot, BSTData data)
{
    BTreeNode * pNode = NULL;
    BTreeNode * cNode = *pRoot;
    BTreeNode * nNode = NULL;

    //저장 위치를 찾는 while문
    while(cNode != NULL)
    {
        if(data == GetData(cNode))
            return;

        pNode = cNode;

        if(GetData(cNode) > data)
            cNode = GetLeftSubTree(cNode);
        else
            cNode = GetRightSubTree(cNode);
    }

    nNode = MakeBTreeNode();
    SetData(nNode, data);

    //생성된 nNode를 저장 위치에 지정
    if(pNode != NULL)
    {
        if(data < GetData(pNode))
            MakeLeftSubTree(pNode, nNode);
        else
            MakeRightSubTree(pNode, nNode);
    }
    else
    {
        *pRoot = nNode;
    }
}

//BST를 대상으로 데이터 탐색
BTreeNode * BSTSearch(BTreeNode * bst, BSTData target)
{
    BTreeNode * cNode = bst;
    BSTData cd;

    while(cNode != NULL)
    {
        cd = GetData(cNode);

        if(target == cd)
            return cNode;
        else if(target < cd)
            cNode = GetLeftSubTree(cNode);
        else
            cNode = GetRightSubTree(cNode);
    }

    return NULL;
}

BTreeNode * BSTRemove(BTreeNode ** pRoot, BSTData target)
{
    BTreeNode * pVRoot = MakeBTreeNode();
    BTreeNode * pNode = pVRoot;
    BTreeNode * cNode = *pRoot;
    BTreeNode * dNode;

    ChangeRightSubTree(pVRoot, *pRoot); //루트 노드가 삭제될 경우를 대비하여 루트 노드의 pNode를 지정

    while(cNode != NULL && GetData(cNode) != target)
    {
        pNode = cNode;
        if(target < GetData(cNode))
            cNode = GetLeftSubTree(cNode);
        else
            cNode = GetRightSubTree(cNode);
    }

    if(cNode == NULL)
        return NULL;

    dNode = cNode;

    //Case 1.
    if(GetLeftSubTree(dNode) == NULL && GetRightSubTree(dNode) == NULL)
    {
        if(GetLeftSubTree(pNode) == dNode)
            RemoveLeftSubTree(pNode);
        else
            RemoveRightSubTree(pNode);
    }
    //Case 2.
    else if(GetLeftSubTree(dNode) == NULL || GetRightSubTree(dNode) == NULL)
    {
        BTreeNode * dcNode;

        if(GetLeftSubTree(dNode) != NULL)
            dcNode = GetLeftSubTree(dNode);
        else
            dcNode = GetRightSubTree(dNode);

        if(GetLeftSubTree(pNode) == dNode)
            ChangeLeftSubTree(pNode, dcNode);
        else
            ChangeRightSubTree(pNode, dcNode);
    }
    //Case 3.
    else
    {
        BTreeNode * mNode = GetRightSubTree(dNode);
        BTreeNode * mpNode = dNode;
        int delData;

        while(GetLeftSubTree(mNode) != NULL)
        {
            mpNode = mNode;
            mNode = GetLeftSubTree(mNode);
        }

        delData = GetData(dNode);
        SetData(dNode, GetData(mNode)); //루트 노드에 대체 노드 데이터 저장

        // 대체 노드의 부모 노드와 자식 노드 연결
        if(GetLeftSubTree(mpNode) == mNode) //while을 한 바퀴라도 돈 경우!!
            ChangeLeftSubTree(mpNode, GetRightSubTree(mNode));
        else                                //while을 한 바퀴도 돌지 않은 경우!!
            ChangeRightSubTree(mpNode, GetRightSubTree(mNode));

        dNode = mNode;
        SetData(dNode, delData);
    }

    //삭제된 노드가 루트 노드일 때 추가적인 처리
    if(GetRightSubTree(pVRoot) != *pRoot)
        *pRoot = GetRightSubTree(pVRoot);

    free(pVRoot);

    return dNode;
}




void ShowIntData(int data)
{
    printf("%d ",data);
}

void BSTShowAll(BTreeNode * bst)
{
    InorderTraverse(bst, ShowIntData);
}



 파일명: BinarySearchTreeDelMain.c

#include <stdio.h>
#include <stdlib.h>
#include "BinarySearchTree2.h"

int main(void)
{
    BTreeNode * bstRoot;
    BTreeNode * sNode;

    BSTMakeAndInit(&bstRoot);

    BSTInsert(&bstRoot, 5);
    BSTInsert(&bstRoot, 8);
    BSTInsert(&bstRoot, 1);
    BSTInsert(&bstRoot, 6);
    BSTInsert(&bstRoot, 4);
    BSTInsert(&bstRoot, 9);
    BSTInsert(&bstRoot, 3);
    BSTInsert(&bstRoot, 2);
    BSTInsert(&bstRoot, 7);

    BSTShowAll(bstRoot); printf("\n");
    sNode = BSTRemove(&bstRoot, 3);
    free(sNode);

    BSTShowAll(bstRoot); printf("\n");
    sNode = BSTRemove(&bstRoot, 8);
    free(sNode);

    BSTShowAll(bstRoot); printf("\n");
    sNode = BSTRemove(&bstRoot, 1);
    free(sNode);

    BSTShowAll(bstRoot); printf("\n");
    sNode = BSTRemove(&bstRoot, 6);
    free(sNode);

    BSTShowAll(bstRoot); printf("\n");

    return 0;
}

1 2 3 4 5 6 7 8 9
1 2 4 5 6 7 8 9
1 2 4 5 6 7 9
2 4 5 6 7 9
2 4 5 7 9

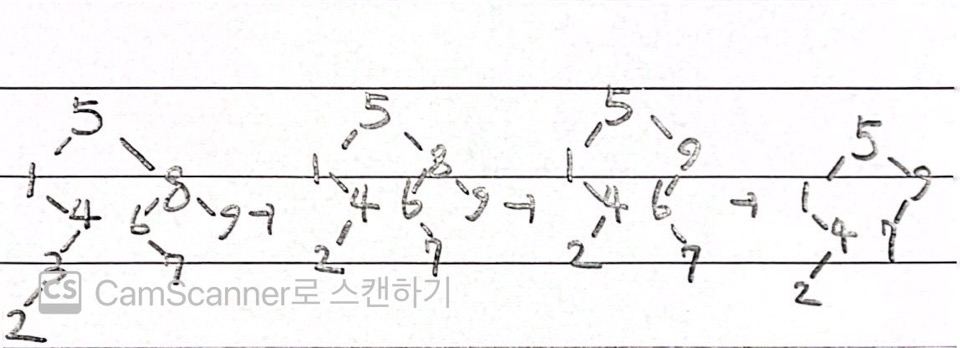

main 함수 실행 과정







---

• 윤성우, <윤성우의 열혈 자료구조>, 오렌지미디어, 2022.04.11
