[Data Structure] Chapter 12: 균형 잡힌 이진 탐색 트리 - AVL 트리

이진 탐색 트리의 단점을 개선한 자료 구조 중 하나인 AVL 트리를 이해하고, 구현해보자.





이진 탐색 트리의 문제점

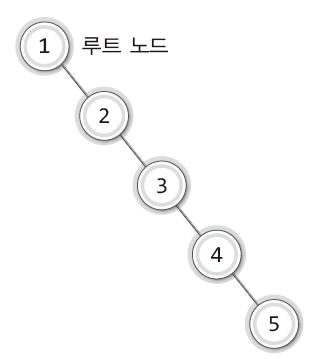

 이진 탐색 트리는 다음 그림과 같이 균형이 맞지 않을수록 $O(n)$에 가까운 시간 복잡도를 보인다.





 이렇듯 저장 순서에 따라 탐색의 성능에 큰 차이를 보이는 것이 이진 탐색 트리의 단점이다.





AVL 트리의 이해

• 이진 탐색 트리가 자동으로 균형을 잡을 수 있도록 개선한 트리 중 하나가 AVL 트리이다.
• G. M. Adelson-Velskii와 E. M. Landis에 의해 고안되었으며, 그들의 이름을 따서 정해졌다.
• AVL 트리에서는 균형의 정도를 표현하기 위해 '균형 인수(Balance Factor)'라는 것을 사용한다.
• 리밸런싱(rebalancing): 균형을 잡기 위한 트리 구조의 재조정을 의미한다.
• 리밸런싱은 균형 인수의 절댓값이 2 이상인 경우에 진행된다.



균형 인수 = 왼쪽 서브 트리의 높이 - 오른쪽 서브 트리의 높이

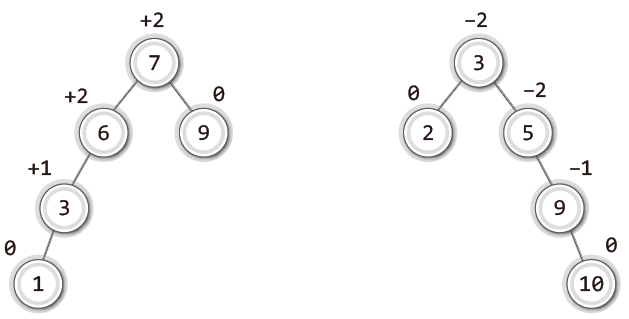

균형 인수





리밸런싱이 필요한 상태

 리밸런싱이 필요한 상태로는 LL상태, RR상태, LR상태, RL상태의 4가지로 정리된다.

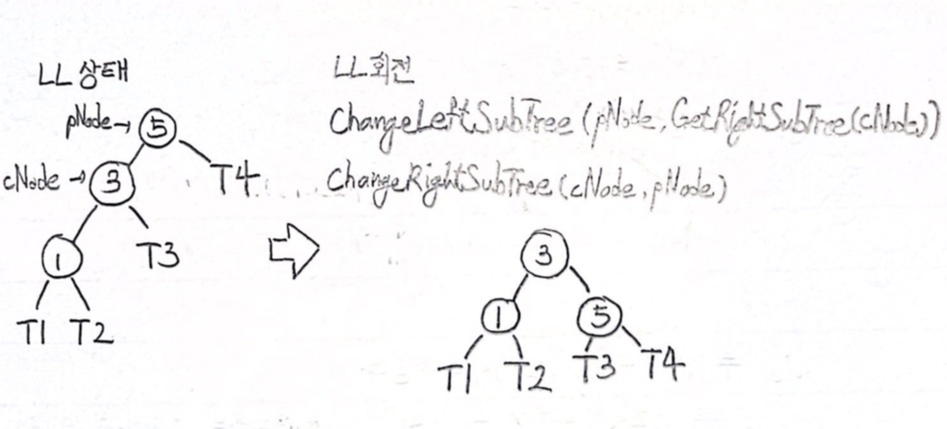

LL상태

LL상태와 LL회전의 구현

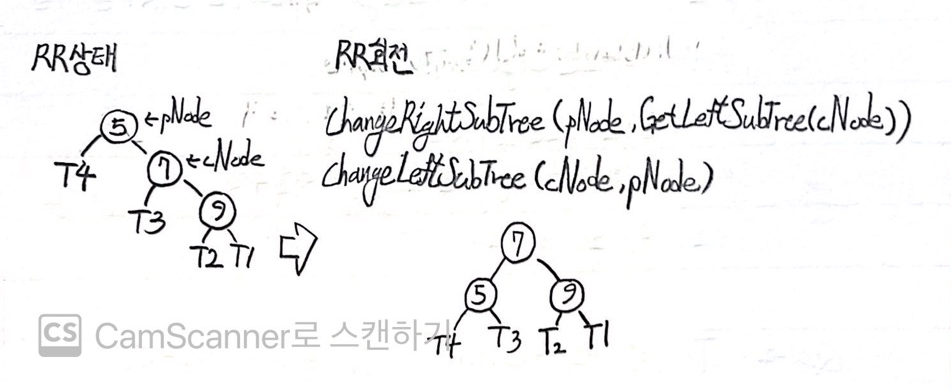

RR상태

RR상태와 RR회전의 구현

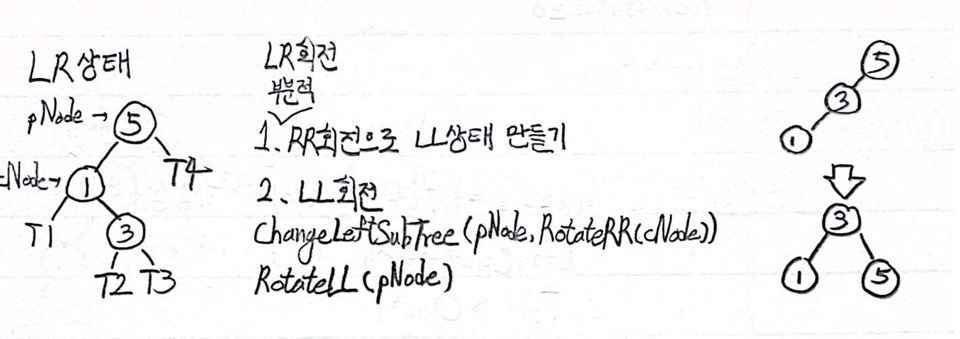

LR상태

LR상태와 LR회전의 구현

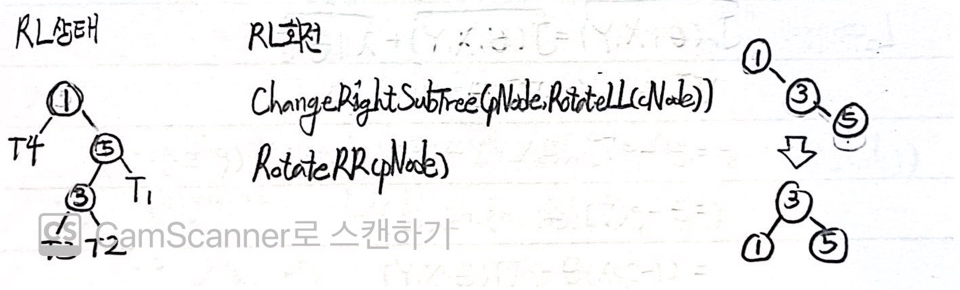

RL상태

RL상태와 RL회전의 구현





AVL 트리의 구현

• AVL 트리를 구현하기 위해서 이전에 구현한 이진 탐색 트리를 이용한다.
• 리밸런싱을 진행하는데 필요한 도구들을 포함한 파일을 추가한다.
• 이전에 구현한 BinarySearchTree2의 insert와 remove 함수에 리밸런싱 과정만 추가한다.



 파일명: AVLRebalance.h

#ifndef __AVL_REBALANCE_H__
#define __AVL_REBALANCE_H__

#include "BinaryTree3.h"

BTreeNode * Rebalance(BTreeNode ** pRoot);

#endif



 파일명: AVLRebalance.c

#include <stdio.h>
#include "AVLRebalance.h"

int GetHeight(BTreeNode * bst) //트리의 높이 계산
{
    int leftH;
    int rightH;

    if(bst == NULL)
        return 0;

    leftH = GetHeight(GetLeftSubTree(bst));
    rightH = GetHeight(GetRightSubTree(bst));

    if(leftH > rightH)
        return leftH + 1;
    else
        return rightH + 1;
}

int GetHeightDiff(BTreeNode * bst) //두 서브 트리의 '높이의 차(균형 인수)'를 반환
{
    int lsh;    //left sub tree height
    int rsh;    //right sub tree height

    if(bst == NULL)
        return 0;

    lsh = GetHeight(GetLeftSubTree(bst));
    rsh = GetHeight(GetRightSubTree(bst));
    return lsh - rsh;
}

BTreeNode * RotateLL(BTreeNode * bst)
{
    BTreeNode * pNode;
    BTreeNode * cNode;

    pNode = bst;
    cNode = GetLeftSubTree(pNode);

    ChangeLeftSubTree(pNode, GetRightSubTree(cNode));
    ChangeRightSubTree(cNode, pNode);

    return cNode;
}

BTreeNode * RotateRR(BTreeNode * bst)
{
    BTreeNode * pNode;
    BTreeNode * cNode;

    pNode = bst;
    cNode = GetRightSubTree(pNode);

    ChangeRightSubTree(pNode, GetLeftSubTree(cNode));
    ChangeLeftSubTree(cNode, pNode);

    return cNode;
}

BTreeNode * RotateLR(BTreeNode * bst)
{
    BTreeNode * pNode;
    BTreeNode * cNode;

    pNode = bst;
    cNode = GetLeftSubTree(pNode);

    ChangeLeftSubTree(pNode, RotateRR(cNode));  //부분적 RR회전
    return RotateLL(pNode);
}

BTreeNode * RotateRL(BTreeNode * bst)
{
    BTreeNode * pNode;
    BTreeNode * cNode;

    pNode = bst;
    cNode = GetRightSubTree(pNode);

    ChangeRightSubTree(pNode, RotateLL(cNode));  //부분적 LL회전
    return RotateRR(pNode);
}

BTreeNode * Rebalance(BTreeNode ** pRoot)
{
    int hDiff = GetHeightDiff(*pRoot);

    //균형 인수가 +2 이상이면 LL상태 or LR상태
    if(hDiff > 1)
    {
        if(GetHeightDiff(GetLeftSubTree(*pRoot)) > 0)
            *pRoot = RotateLL(*pRoot);
        else
            *pRoot = RotateLR(*pRoot);
    }

    if(hDiff < -1)
    {
        if(GetHeightDiff(GetRightSubTree(*pRoot)) < 0)
            *pRoot = RotateRR(*pRoot);
        else
            *pRoot = RotateRL(*pRoot);
    }

    return *pRoot;
}



void BSTInsert(BTreeNode ** pRoot, BSTData data)
{

	. . . .

    *pRoot = Rebalance(pRoot);
}

BTreeNode * BSTRemove(BTreeNode ** pRoot, BSTData target)
{

	. . . .

    *pRoot = Rebalance(pRoot);
    return dNode;
}



 파일명: AVLTreeMain.c

#include <stdio.h>
#include <stdlib.h>
#include "BinarySearchTree3.h"

int main(void)
{
    BTreeNode * AVLRoot;
    BTreeNode * clNode;     //current left node
    BTreeNode * crNode;     //current right node
    BSTMakeAndInit(&AVLRoot);

    BSTInsert(&AVLRoot, 1);
    BSTInsert(&AVLRoot, 2);
    BSTInsert(&AVLRoot, 3);
    BSTInsert(&AVLRoot, 4);
    BSTInsert(&AVLRoot, 5);
    BSTInsert(&AVLRoot, 6);
    BSTInsert(&AVLRoot, 7);
    BSTInsert(&AVLRoot, 8);
    BSTInsert(&AVLRoot, 9);

    printf("루트 노드: %d \n", GetData(AVLRoot));

    clNode = GetLeftSubTree(AVLRoot);
    crNode = GetRightSubTree(AVLRoot);
    printf("왼쪽1: %d, 오른쪽1: %d \n", GetData(clNode), GetData(crNode));

    clNode = GetLeftSubTree(clNode);
    crNode = GetRightSubTree(crNode);
    printf("왼쪽2: %d, 오른쪽2: %d \n", GetData(clNode), GetData(crNode));

    clNode = GetLeftSubTree(clNode);
    crNode = GetRightSubTree(crNode);
    printf("왼쪽3: %d, 오른쪽3: %d \n", GetData(clNode), GetData(crNode));

    clNode = GetLeftSubTree(clNode);
    crNode = GetRightSubTree(crNode);
    printf("왼쪽4: %d, 오른쪽4: %d \n", GetData(clNode), GetData(crNode));

    return 0;
}

루트 노드: 5
왼쪽1: 4, 오른쪽1: 6
왼쪽2: 3, 오른쪽2: 7
왼쪽3: 2, 오른쪽3: 8
왼쪽4: 1, 오른쪽4: 9





---

• 윤성우, <윤성우의 열혈 자료구조>, 오렌지미디어, 2022.04.11
